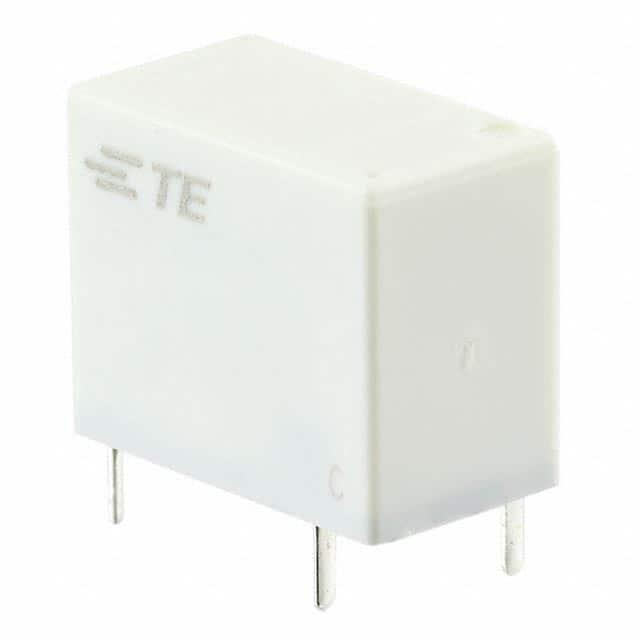

OJ-SH-105HM,000

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装
供应商型号: ET-3790802
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 OJ-SH-105HM,000

OJ-SH-105HM,000概述


    产品简介


    产品名称:迷你型PCB继电器 OJ/OJE
    产品类型:单极双位(1P, 1 Form A (NO))接触式微型PCB继电器
    主要功能:用于控制电路通断,提供可靠的开关解决方案,广泛应用于家用电器、小家电、暖通空调(HVAC)、工业控制等领域。
    应用领域:主要应用于家电(如洗衣机、微波炉、冰箱)、小家电(如吸尘器、电饭煲)、暖通空调系统(HVAC)及各种工业控制系统。

    技术参数


    - 触点额定电流:3A 至 10A
    - 触点材料:银镍合金(AgNi)、银锡氧化物(AgSnO)、银镉氧化物(AgCdO)
    - 初始接触电阻:100毫欧姆@1A,6VDC
    - 最小推荐负载:100mA, 5VDC
    - 操作时间:OJ/OJE-L型:最大15ms;OJ/OJE-D/H型:最大10ms
    - 释放时间:最大4ms
    - 绝缘强度:4000Vrms (OJ)、3000Vrms (OJE)
    - 操作温度范围:-40°C 至 +105°C(视型号而定)
    - 机械寿命:10×10^6次操作(直流线圈)
    - 电气寿命:多次循环,根据不同电压等级、负载和使用类型,从几千次到数十万次不等
    - 线圈额定电压:3V至48VDC

    产品特点和优势


    - 高可靠性:采用高品质的触点材料,具有良好的耐磨损性能,确保长时间可靠使用。
    - 宽电压范围:支持3V至48VDC的线圈电压,适用于多种电源配置。
    - 紧凑设计:尺寸为18.2mm(L) 10.2mm(W) 14.7mm(H),占用空间小,适合集成到各类设备中。
    - 敏感型线圈选项:可选敏感型线圈,降低功耗。
    - 防爆设计:可选防爆版本(WG版、抗爆版),满足特殊应用需求。

    应用案例和使用建议


    - 典型应用:可用于冰箱的温度控制系统、微波炉的开关控制、HVAC系统的温控等。具体实例包括洗衣机中用于控制水流、微波炉中用于控制加热装置等。
    - 使用建议:根据具体应用场景选择合适的触点材料和电气参数,确保长期稳定运行。对于高温或腐蚀性环境,优先选用高级别的防护型号。

    兼容性和支持


    - 认证:通过多项国际安全认证(VDE 40007630, cULus E82292, CQC03001007764, TUV R 501391660014-0015)。
    - 兼容性:适用于标准PCB布局,易于安装和集成。
    - 支持与维护:由TE Connectivity提供技术支持,确保用户能够快速解决问题并获得所需帮助。

    常见问题与解决方案


    - 问题:如何正确接线?
    - 解答:参考提供的接线图和PCB布局图进行安装,确保连接无误后方可通电测试。

    - 问题:如果继电器不动作怎么办?
    - 解答:检查输入电压是否在规定范围内,确认线圈是否正常工作。必要时更换新的继电器。

    - 问题:继电器发热严重?
    - 解答:确保周围环境通风良好,适当降低负载电流,选择具有更高散热性能的型号。

    总结和推荐


    综上所述,该款迷你型PCB继电器OJ/OJE具备广泛的适用性和优异的性能表现,特别适用于各种家电和工业控制场合。它不仅符合严格的行业标准,还提供了多种配置以满足不同用户的需求。因此,对于需要高性能和可靠性的小型继电器的应用场景,我们强烈推荐使用这款产品。

OJ-SH-105HM,000参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

OJ-SH-105HM,000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OJ-SH-105HM,000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OJ-SH-105HM,000 OJ-SH-105HM,000数据手册

OJ-SH-105HM,000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6026 ¥ 21.9917
10+ $ 2.2772 ¥ 19.2427
25+ $ 2.0708 ¥ 17.498
50+ $ 1.8566 ¥ 15.6884
100+ $ 1.7501 ¥ 14.7886
300+ $ 1.6415 ¥ 13.871
500+ $ 1.5632 ¥ 13.2093
1000+ $ 1.5009 ¥ 12.6828
5000+ $ 1.4857 ¥ 12.5541
库存: 130
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.99
直接购买
加入购物车
