OACM-5H

产品分类: 固态继电器
厂牌: TE CONNECTIVITY
产品描述: DC 43.18mm*10.16mm*25.4mm
供应商型号: 1386030
供应商: 海外现货
标准整包数: 1

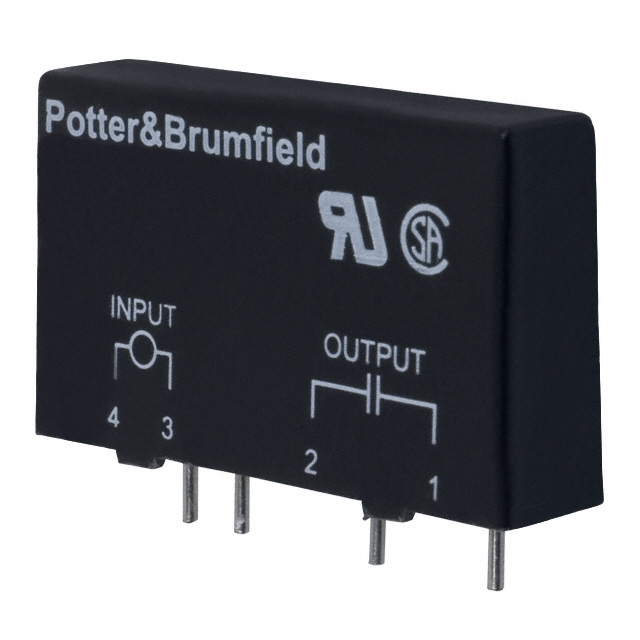

TE CONNECTIVITY 固态继电器 OACM-5H

OACM-5H概述

    # OACM 系列固态继电器技术手册

    产品简介


    基本介绍
    OACM系列固态继电器是一种用于各种工业和自动化系统的紧凑型交流输出模块。它们的主要功能是通过低电压直流控制信号来控制高功率交流负载。这种继电器具有卓越的抗干扰能力和光隔离特性,适用于需要高可靠性和长寿命的应用场合。
    主要功能
    - 控制高功率交流负载:能够切换高达280VAC的负载电压,最大电流为5A。
    - 光学隔离:提供4000Vrms的电气隔离,确保控制电路与负载电路之间的安全隔离。
    - 零电压开关:零电压开启功能可以减少电弧和EMI干扰。
    应用领域
    - 工业自动化
    - 测试与测量设备
    - 医疗设备
    - 通信设备

    技术参数


    | 参数 | 条件 | OACM-5 | OACM-5H | OACM-U | OACM-UH |
    |
    | 控制电压范围 3~8VDC | 3~15VDC | 3~15VDC | 3~15VDC |
    | 必须操作电压(最小) 3VDC | 3VDC | 3VDC | 3VDC |
    | 必须释放电压(最小) 1VDC | 1VDC | 1VDC | 1VDC |
    | 输入电流(最大) | VIN=额定值时 | 8mADC | 8mADC | 10mADC | 11mADC |
    | 负载电压 | 47~63Hz | 24~280VAC | 24~280VAC | 24~280VAC | 24~280VAC |
    | 负载电流 | RMS | 0.05~5A | 0.05~5A | 0.05~5A | 0.05~5A |

    产品特点和优势


    特点
    - 超薄设计:厚度仅为0.4英寸(10.2毫米),适合紧凑空间安装。
    - 高可靠性:具备高电磁干扰免疫力,能够在恶劣环境下稳定工作。
    - 系列兼容性:可与2IOM系列安装板兼容。
    - 高电气隔离:光隔离可达4000Vrms,保证电路间的完全隔离。
    优势
    - 广泛适用性:适用于多种交流负载,包括24V到280V的负载电压。
    - 易于集成:支持从源逻辑或汲逻辑进行控制,方便集成到现有系统中。

    应用案例和使用建议


    应用案例
    OACM系列固态继电器在工业自动化设备中被广泛使用,如自动测试设备、医疗设备和工业控制系统。例如,在自动测试设备中,这些继电器可以用来控制高压电源供应,实现对各种电气特性的测试。
    使用建议
    - 注意输入电压范围:选择合适的输入电压以确保继电器正常工作。
    - 散热考虑:确保继电器有良好的散热条件,特别是在高电流情况下。
    - 正确连接:PIN-3必须为正相对于PIN-4才能正确工作。

    兼容性和支持


    兼容性
    OACM系列继电器支持与2IOM系列安装板的兼容,可以方便地进行更换和升级。同时,其标准尺寸和接口使得它能够容易地集成到现有的电路板设计中。
    支持
    制造商提供详尽的技术文档和支持服务,用户可以访问官方网站获取详细的安装和使用指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器不响应 | 检查输入电压是否在指定范围内 |
    | 继电器发热严重 | 确保良好的散热,检查负载电流是否超出 |
    | 负载电流不稳定 | 检查输入电压和电流是否稳定 |

    总结和推荐


    综合评估
    OACM系列固态继电器是一款集高可靠性、紧凑设计和多功能于一体的优秀产品。其卓越的抗干扰能力和广泛的电压电流适应范围使其成为工业和自动化应用的理想选择。
    推荐
    鉴于其高性能和广泛的应用范围,强烈推荐OACM系列固态继电器作为高性能的交流负载控制解决方案。无论是工业自动化还是其他需要高可靠性和长寿命的应用场合,OACM系列都是一个理想的选择。

OACM-5H参数

参数
负载电流额定值 -
输出类型 DC
负载电压 -
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
长*宽*高 43.18mm*10.16mm*25.4mm
零件状态 在售
包装方式 托盘

OACM-5H厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OACM-5H数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态继电器 TE CONNECTIVITY OACM-5H OACM-5H数据手册

OACM-5H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 210.9773
5+ ¥ 196.9122
10+ ¥ 193.3959
20+ ¥ 193.3959
库存: 54
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 210.97
