8-1393239-0

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 SPDT 通孔安装 15.7mm(高度)
供应商型号: N-8-1393239-0
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 其他继电器 8-1393239-0

8-1393239-0概述

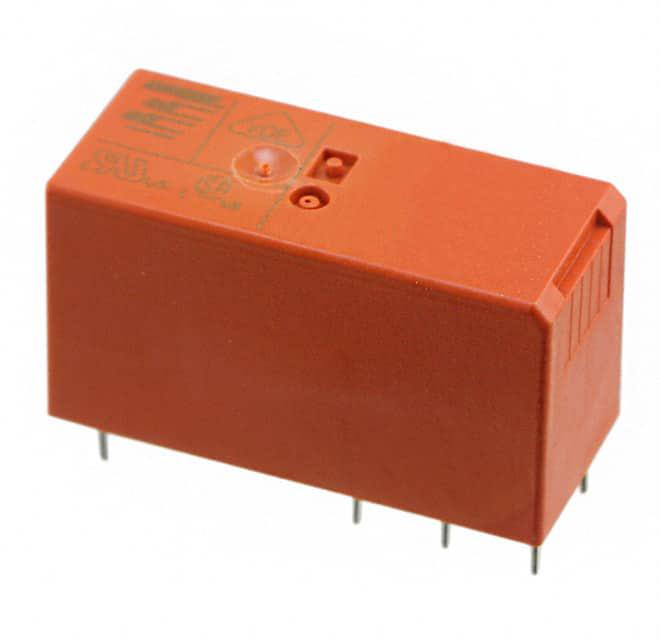

    SCHRACK General Purpose Relays

    1. 产品简介


    SCHRACK通用继电器是专为印刷电路板(PCB)设计的功率型PCB继电器。它们具有单极双掷(1 form C,CO)或单极单掷(1 form A,NO)接触配置。这些继电器具备内置的双稳态磁系统,提供两种不同类型的线圈:单线圈和双线圈。其主要应用领域包括带有“记忆功能”的电池供电设备。

    2. 技术参数


    - 接触数据
    - 额定电流:12A 或 16A
    - 额定电压:250VAC
    - 最大开关电压:400VAC
    - 切断能力:最大4000VA
    - 接触材料:AgNi 90/10 金镀
    - 动作频率:带负载/不带负载时分别为360次/小时和72000次/小时
    - 线圈数据
    - 线圈电压范围:3至36VDC
    - 操作电压:2.1至25.2VDC
    - 电阻:21Ω 至 1994Ω
    - 功率:400mW 至 650mW
    - 机械寿命:>5x10^6次操作
    - 绝缘强度:触点间1000Vrms,触点与线圈间5000Vrms
    - 温度范围:-40°C至+85°C
    - 认证:VDE 40007571,UL E214025,cCSAus 1142018

    3. 产品特点和优势


    - 双稳态磁系统:提高可靠性和使用寿命
    - 内置接触保护:避免了接触器失效的风险
    - 高耐热性:适用于高温环境
    - 多种额定电流选择:适应不同需求

    4. 应用案例和使用建议


    - 应用案例:电池供电设备、自动化控制系统
    - 使用建议:在需要频繁操作的应用场景中使用双线圈版本以增加稳定性;确保正确的线圈电压以保证可靠的动作。

    5. 兼容性和支持


    - 兼容性:适用于大多数标准的PCB设计,支持插件安装
    - 支持:TE Connectivity 提供全面的技术支持和维护服务,可根据客户要求提供定制化解决方案

    6. 常见问题与解决方案


    - Q1: 继电器动作不稳定?
    - A1: 检查线圈电压是否符合要求,线圈与触点之间的绝缘是否良好。
    - Q2: 继电器过热?
    - A2: 确保散热良好,检查是否有足够的空气流通。

    7. 总结和推荐


    总结:
    - SCHRACK通用继电器以其高可靠性、稳定的性能和广泛的适用性脱颖而出。
    - 提供多种电压和电流选择,可满足不同的应用场景需求。
    推荐:
    - 强烈推荐用于需要高可靠性、稳定操作的工业控制和自动化系统中。对于需要频繁操作的应用,建议选用双线圈版本以增加稳定性。

8-1393239-0参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 15.7mm(高度)
通用封装 SPDT
安装方式 通孔安装
包装方式 散装,管装

8-1393239-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1393239-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 8-1393239-0 8-1393239-0数据手册

8-1393239-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
