首页  >  产品百科  >  JMAW-26XL

JMAW-26XL

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 1.5ms 2ms 28V 26.5V DPDT(2 Form C) 1.56KΩ 17mA 115V 通孔安装
供应商型号: JMAW-26XL
供应商: Master
标准整包数: 1
TE CONNECTIVITY 信号继电器 JMAW-26XL

JMAW-26XL概述


    产品简介

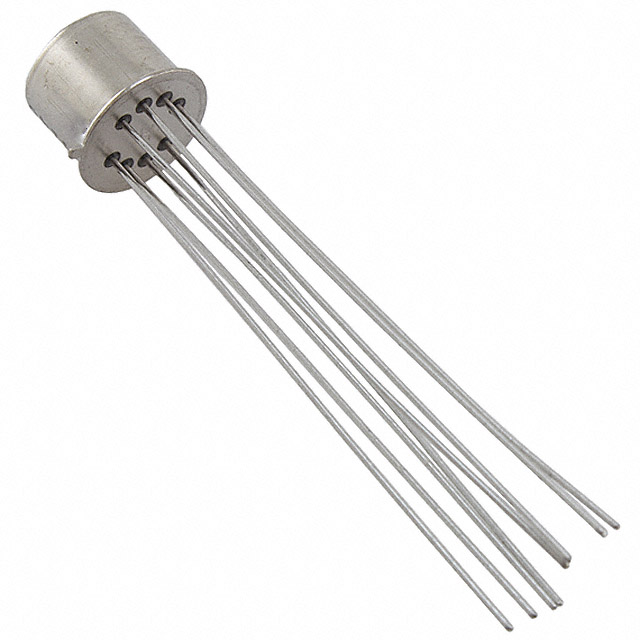

    JMAW-26XL 是一款专为航空和军事应用设计的 TO-5/.100 Grid 继电器。它具有 2 Form C DPDT-CO(双掷断开常闭)的接触布局,输入电压和线圈电压均为 26.5VDC。其线圈电阻为 1560Ω,线圈功率额定值为 0.45W。这种继电器适用于各种高要求的应用场景,如航空航天、军事系统及工业控制领域。

    技术参数


    - 接触布置: 2 Form C DPDT-CO
    - 输入电压: 26.5VDC
    - 线圈电压额定值: 26.5VDC
    - 线圈电阻: 1560Ω
    - 线圈功率额定值: 0.45W
    - 接触电流额定值: 1A
    - 接触切换电压(最大): 28VDC
    - 封装类型: 密封型
    - 连接类型: PCB 连接
    - 引脚配置: 长引脚
    - 工作温度范围: -65°C 至 125°C
    - 振动抵抗力: 30G 的加速度,频率范围 10–3000Hz
    - 冲击抵抗力: 75G,持续时间 6ms
    - 电流类型: 直流电
    - 磁线圈系统: 非极化,单稳态

    产品特点和优势


    JMAW-26XL 的主要特点是其强大的振动和冲击抵抗力,这使得它非常适合于极端环境下的应用。此外,它的密封封装能够提供卓越的防护能力,防止灰尘、湿气及其他污染物的侵入。该继电器还具备宽广的工作温度范围,确保其在恶劣条件下依然稳定运行。其紧凑的设计使其非常适合空间受限的应用场景。

    应用案例和使用建议


    JMAW-26XL 继电器广泛应用于航空航天和军事系统中,特别是在需要高度可靠性的场合。例如,在飞机的导航和通信系统中,这款继电器可以用于关键控制电路,确保系统的稳定性和可靠性。在实际使用中,建议用户严格按照制造商的安装指南进行操作,以充分发挥其性能并延长使用寿命。此外,为了进一步提高可靠性,可以在系统设计中加入冗余机制。

    兼容性和支持


    JMAW-26XL 可与多种 TE Connectivity 产品兼容,例如:
    - TE Part #JN1003P22D: 接触针 #22
    - TE Part #1631693001: 99M0111-12-2L
    - TE Part #3946273001: 99M0111-14-2L
    - TE Part #ZPF000000000001201: 097-0015-20
    - TE Part #2838783001: 44A0111-10-9
    - TE Part #2-1617033-9: HFW1230K06 = M39016/6-105L
    - TE Part #3-1617108-2: PRMAC-26X=PRMA COTS TO-5 继电器
    - TE Part #34321: SPLICE,SOLIS BUTT 8
    - TE Part #172653-1: DRAWER CONN. MALE ASSY 16P
    - TE Part #5294130001: TMS-SCE-3/8-2.0-4
    制造商提供了丰富的技术支持和售后服务,包括电话支持 +1 800 522 6752。如果需要更多技术文档和 CAD 文件,可以访问 TE Connectivity 官网。

    常见问题与解决方案


    1. 问题: 线圈无法启动。
    - 解决方案: 检查电源电压是否正确,确认线路连接无误,检查是否有电气干扰。

    2. 问题: 触点接触不良。
    - 解决方案: 清理触点,确保没有灰尘或污染物,检查是否有机械损伤。

    3. 问题: 继电器在高振动环境中频繁跳闸。
    - 解决方案: 重新定位继电器,使其远离强振动源,考虑增加减震措施。

    总结和推荐


    综上所述,JMAW-26XL 是一款高性能的继电器,适用于严苛的工业和军事应用。其高可靠性、抗振动和抗冲击性能使其成为各种高要求环境的理想选择。尽管其价格可能高于普通继电器,但从长远来看,其出色的表现和高稳定性将带来更高的投资回报。因此,强烈推荐给需要高性能、高可靠性的客户。

JMAW-26XL参数

参数
线圈电阻 1.56KΩ
绝缘 -
交流开关电压 115V
释放时间 1.5ms
直流开关电压 28V
线圈电流 17mA
运行时间 2ms
插入损耗 -
交流线圈电压 -
最大开关电流 -
直流线圈电压 26.5V
触头外形 DPDT(2 Form C)
负载电流额定值 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

JMAW-26XL厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMAW-26XL数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMAW-26XL JMAW-26XL数据手册

JMAW-26XL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 110.0682 ¥ 915.1716
5+ $ 103.1031 ¥ 833.2244
9+ $ 90.6088 ¥ 752.9762
18+ $ 87.7549 ¥ 718.6253
27+ $ 84.2945 ¥ 690.2881
36+ $ 84.2945 ¥ 690.2881
库存: 302
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 915.17
