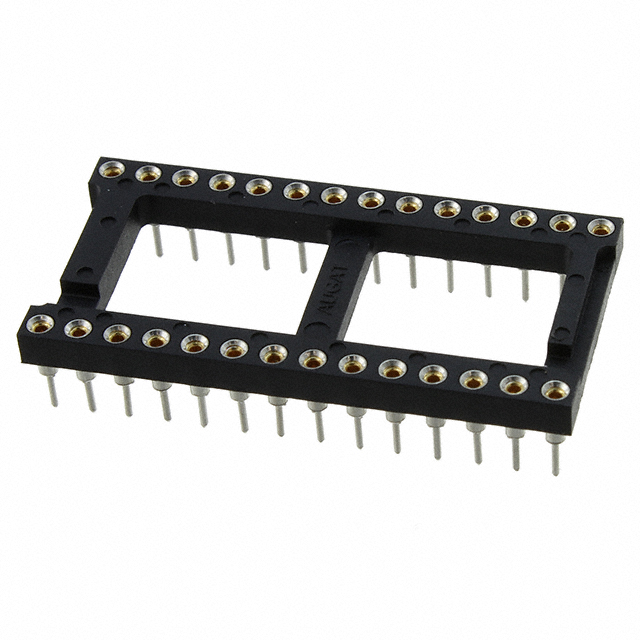

828-AG11D-ESL

产品分类: 用于IC/晶体管的插座
厂牌: TE CONNECTIVITY
产品描述: Conn DIP Socket SKT 28 POS 2.54mm Solder ST Thru-Hole Box/Tube
供应商型号: A123263-ND
供应商: Digi-Key
标准整包数: 1700
TE CONNECTIVITY 用于IC/晶体管的插座 828-AG11D-ESL

828-AG11D-ESL概述

    DIP Sockets Quick Reference Guide

    产品简介


    DIP插座是一种用于连接集成电路(IC)设备与印刷电路板(PCB)的高效可靠连接器。本系列DIP插座提供从6到48个接触点的不同型号,广泛应用于工业控制、智能建筑、医疗设备、军事及其他嵌入式系统等领域。

    技术参数


    | 参数 | 四指型触点 | 双叶片触点 |
    |
    | 绝缘体材质 | 聚酯塑料,UL94 V-0级,30%玻璃填充PBT,热塑性,黑色 | - |
    | 接触件材质 | 铍铜 | 磷青铜 |
    | 插座镀层 | 金,锡,锡/铅 | - |
    | 触点镀层 | 金/低金/锡 | 锡 |
    | 插入力 | 机械接触-179克(平均),冲压接触-134克(平均) | 最大300克 |
    | 拔出力 | 平均63克 | 最小20克 |
    | 接受IC引脚 | .009” x .015”至.011” x .020”,或直径.016”至.021” | .008” - .012” |
    | 触点额定值 | 每针3安培 | 每针1安培 |
    | 触点电阻 | 最大10毫欧 | 最大20毫欧 |
    | 绝缘耐压 | 开架式-每分钟1000伏AC(MIL-STD-1344,方法3001.1);闭架式-每分钟1000伏AC(EIA-364-20) | 每分钟1000伏AC |

    产品特点和优势


    - 快速插拔: 简易拆装,便于快速测试和更换IC组件。
    - 易于现场更换: 允许在现场轻松替换IC组件,提升系统的灵活性。
    - 避免IC过热: 在焊接过程中防止IC过热损坏。
    - 系统升级灵活: 支持系统灵活升级,适应不同需求。
    - 丰富的产品组合: 大量的产品种类能够更接近您的需求。

    应用案例和使用建议


    应用场景
    - 嵌入式系统: 包括RFID门锁、电梯/升降机控制板、MRI扫描仪控制板及CNC磨床控制板。
    - 终端设备: 如智能安全锁、电梯、MRI(磁共振成像)机器、CNC(计算机数控)磨床。
    使用建议
    - 测试阶段: 采用DIP插座可以在不进行焊接的情况下快速更换和测试IC,特别适用于研发和测试阶段。
    - 生产阶段: 若需批量生产和更换IC,则考虑通过波峰焊接方式将IC直接焊接到PCB上,以节省成本。

    兼容性和支持


    - 兼容性: DIP插座支持多种镀层选项,如金、锡、锡/铅镀层,确保与各种IC引脚兼容。
    - 技术支持: TE Connectivity提供了全面的技术支持服务,覆盖全球多个地区。客户可联系当地技术支持中心,获得详尽的技术咨询和支持。

    常见问题与解决方案


    1. Q: 使用DIP封装的组件如何装配到PCB上?
    A: 组件可通过波峰焊接或通过插座装配到PCB上。当需要测试、升级或替换IC时,推荐使用插座。

    2. Q: 冲压接触与机械接触有何区别?
    A: 冲压接触是一种经济型替代传统螺纹机械加工接触的技术。

    3. Q: “300 CL/600 CL, LDR, OTC”在双叶片触点描述中代表什么?
    A: 300 CL代表产品的中心线距离为0.3英寸(7.62毫米),600 CL代表0.6英寸(15.24毫米)。LDR表示框架是梯形设计,OTC表示框架是过顶组件式设计。

    总结和推荐


    总体而言,DIP插座因其快速插拔、方便更换和高可靠性,在众多应用场合中展现出色表现。它不仅适用于开发和测试阶段,还能在生产制造中发挥作用。鉴于其广泛应用和TE Connectivity提供的全方位支持,我们强烈推荐此款DIP插座给对质量有高要求的工程师和制造商。

828-AG11D-ESL参数

参数
安装方式 通孔安装
零件状态 停产
包装方式 管装

828-AG11D-ESL厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
