9-1415073-1

产品分类: 其他开关
厂牌: TE CONNECTIVITY

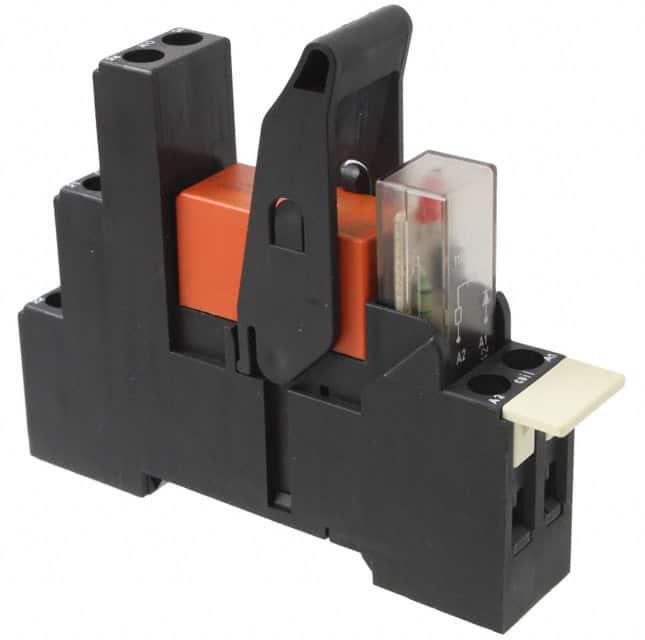

产品描述: Power Relay 230VAC 16A SPDT(77x15.8x69)mm DIN Rail
供应商型号: Q-9-1415073-1
供应商: 期货订购
标准整包数: 100
TE CONNECTIVITY 其他开关 9-1415073-1

9-1415073-1概述


    产品简介


    本产品为SCHRACK通用继电器包,包含RT继电器、DIN导轨底座、塑料固定夹、模块及标识标签。这款继电器适用于多种场合,具有1个常开(CO)触点且额定负载为12A,或者2个常开触点且每个触点的额定负载为8A。它支持直流或交流线圈,并且具备增强绝缘(保护等级II/符合VDE 0700标准),安全隔离符合VDE 0160标准。此外,产品配备了用于互连的跳线棒,可以提供更多的附件以满足不同需求。

    技术参数


    主要参数
    - 接触配置:
    - 1CO (1常开)
    - 2CO (2常开)
    - 接触类型: 单接触
    - 额定电压: 240/400VAC
    - 额定电流: 16A (满载电流)
    - 最大分断能力: 4000VA (单相), 2000VA (双相)
    - 接触材料: 银镍90/10, 银镍90/10镀金
    - 额定操作频率: 6/1200分钟^-1 (带/不带负载)
    线圈参数
    - 线圈电压范围: DC 24V; AC 24V, 115V, 230V
    - 线圈电阻:
    - DC线圈: 1440Ω ±10%
    - 50Hz AC线圈:
    - 24V: 350Ω ±10%
    - 115V: 8100Ω ±15%
    - 230V: 32500Ω ±15%

    产品特点和优势


    这款继电器的优势在于其坚固的结构设计、高可靠性和广泛的适用范围。特别是其增强绝缘(保护等级II)使其能够在高电压和电流环境下稳定工作,同时其灵活的操作和连接方式使其能够广泛应用于各种工业控制和自动化系统中。此外,其支持的宽电压范围使得它可以在不同的电源条件下正常工作,进一步提升了其应用的灵活性和实用性。

    应用案例和使用建议


    该继电器适用于各种工业控制和自动化系统,例如机床控制、工厂自动化、过程控制系统等。在使用过程中,建议根据具体的应用需求选择合适的型号和配置。对于高负载应用,可以选择额定电流较高的型号;对于需要高速操作的应用,建议选用操作频率更高的型号。

    兼容性和支持


    这款继电器与TE Connectivity公司提供的其他电子元件高度兼容,方便集成到现有的系统中。此外,厂商提供了详尽的技术支持和售后服务,包括产品的安装指导、故障排查和技术咨询等服务。

    常见问题与解决方案


    常见问题及解决办法
    1. 接通后继电器无法工作
    - 解决方法: 检查线圈电压是否正确,确保供电电压与线圈要求一致。如果电压正常,则检查接线是否松动或损坏。

    2. 继电器频繁误动作
    - 解决方法: 检查是否有电磁干扰或噪音源靠近继电器,采取适当的屏蔽措施。另外,检查接线和接地是否良好,确保电气噪声得到有效抑制。

    3. 接触不良
    - 解决方法: 清理接触表面,确保无灰尘或污物。如果问题持续存在,考虑更换新的接触部件或整个继电器。

    总结和推荐


    总体而言,SCHRACK通用继电器以其出色的可靠性、广泛的应用范围和良好的兼容性,在工业控制和自动化领域中表现出色。无论是从耐用性还是操作灵活性来看,都是值得推荐的产品。对于需要高性能、高可靠性的工业应用来说,这款继电器是一个非常理想的选择。

9-1415073-1参数

参数
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
通用封装 SPDT
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

9-1415073-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1415073-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 9-1415073-1 9-1415073-1数据手册

9-1415073-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 17.2125 ¥ 141.1425
500+ $ 15.95 ¥ 130.79
1000+ $ 15.6875 ¥ 128.6375
2500+ $ 12.6625 ¥ 103.8325
5000+ $ 10.125 ¥ 83.025
库存: 10000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 14114.25
