1618408-2

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-1618408-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他开关 1618408-2

1618408-2概述

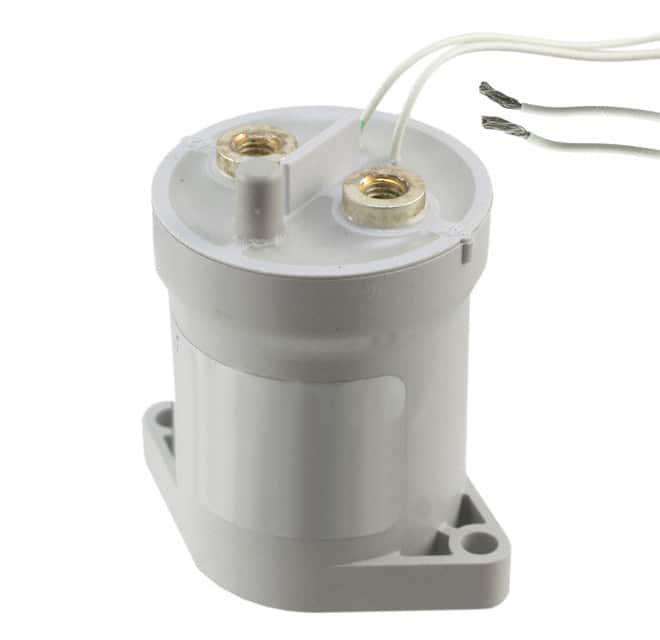

    KILOVAC LEV100H 高压接触器:产品概述及技术分析

    1. 产品简介


    KILOVAC LEV100H 是一种用于恶劣环境和负载应用的坚固型高压直流接触器。它属于KILOVAC系列的一部分,被广泛应用于航空、国防和海洋领域。这款接触器采用密封设计,具有高可靠性,适合在严苛环境中使用。其主要功能包括极高的电气性能、小体积和轻量化设计,适用于多种高电压和大电流的应用场合。

    2. 技术参数


    机械/环境参数
    - 接触排列:主接触点为SPST-NO(Form X),辅助接触点为SPST-NO(Form A)
    - 尺寸:参见图纸
    - 重量:6.70 盎司(190 克)
    - 密封设计
    - 适用于恶劣和腐蚀环境
    - 非使用期间不会发生接触氧化
    - 冲击测试:11 毫秒半正弦波(运行时,峰值 20g)
    - 正弦振动:20g 峰值(55-2000Hz)
    - 工作温度范围:-40°C 到 +80°C
    - 噪声排放(100mm 距离):70 dBa
    电气数据
    - 机械寿命:1,000,000 次循环
    - 电压额定值:
    - 主接触点切换(最大):1000 VDC
    - 连续:100 A
    - 短期(3 分钟):200 A
    - 接触电压降:主接触点最大为 0.05 V@额定电流
    - 电阻性负载性能(极性敏感):
    - 50 A 开关 @ +1000 VDC:50 次
    - 100 A 开关 @ +400 VDC:1000 次
    - 200 A 开关 @ +400 VDC:500 次
    - 1000 A 断开 @ +400 VDC:2 次
    - 600 A 开关:10 次
    - 50 A @ 400 VDC 开关:25,000 次
    - 最大短路电流(半个周期,60 Hz):1250 A
    - 绝缘电阻(500 VDC,终端至终端/终端至线圈):
    - 新:最小 100 MΩ
    - 使用末期:最小 50 MΩ
    - 绝缘耐压:主接触点间(最小)5600 Vrms;接触点到线圈:2200 Vrms
    部分编号
    - 1618408-2
    辅助接触点额定值
    - 3 A,125 VAC,最小10,000 次循环;3A,24 VDC,最小10,000 次循环;100 mA,10 VDC,最小1,000,000 次循环。辅助接触点与主功率接触点机械联动。最小辅助接触负载为 10 mA/12 VDC。

    3. 产品特点和优势


    - 坚固耐用:KILOVAC LEV100H 在极端环境下表现出色,能够承受冲击和振动。
    - 密封设计:保证接触器内部不受外部环境的影响,不发生氧化或污染。
    - 高可靠性:机械寿命高达100万次循环,确保长期稳定运行。
    - 高效率:小体积、低重量,非常适合空间受限的应用场合。

    4. 应用案例和使用建议


    应用案例
    - 能量存储/电池存储
    - 功率分配
    - 替代能源
    - 混合动力电动车辆(军用和商用)
    - 测试设备
    使用建议
    - 确保接触器安装正确,使电流从A1(+)流到A2(-)。
    - 为了安全和维护方便,建议定期检查接触器的状态。
    - 保持连接点温度低于175°C,以避免过热损坏。

    5. 兼容性和支持


    - 兼容性:KILOVAC LEV100H 支持多种直流电压,如12VDC、24VDC和48VDC,使其与其他电源系统兼容。
    - 技术支持:提供全方位的技术支持,包括咨询、故障排除和维修服务。用户可以通过TE Connectivity的官方网站联系支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触器启动时间长 | 检查线圈电压是否正常 |
    | 电流无法通过接触器 | 检查接触器接线是否正确 |
    | 接触器噪音较大 | 检查接触器是否紧固,重新调整 |

    7. 总结和推荐


    KILOVAC LEV100H是一款设计精良、高性能的高压接触器,具备极强的适应性和可靠性。其在航空、国防和海洋领域的应用证明了其优越性能。尽管初始成本可能较高,但从长期来看,其高可靠性和高效能使得它成为许多关键应用的理想选择。因此,我们强烈推荐使用KILOVAC LEV100H来应对严苛的环境和负载需求。

1618408-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1618408-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 1618408-2 1618408-2数据手册

1618408-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 163.2718 ¥ 1526.5913
2+ $ 136.9282 ¥ 1280.2787
4+ $ 128.5506 ¥ 1201.9481
8+ $ 122.2062 ¥ 1142.628
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1526.59
