42863-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 10-12AWG Brass 23.39mm Tin T/R Automotive
供应商型号: 42863-2
供应商: 国内现货
标准整包数: 100
TE CONNECTIVITY 端子 - 环形端子 42863-2

42863-2概述


    产品简介

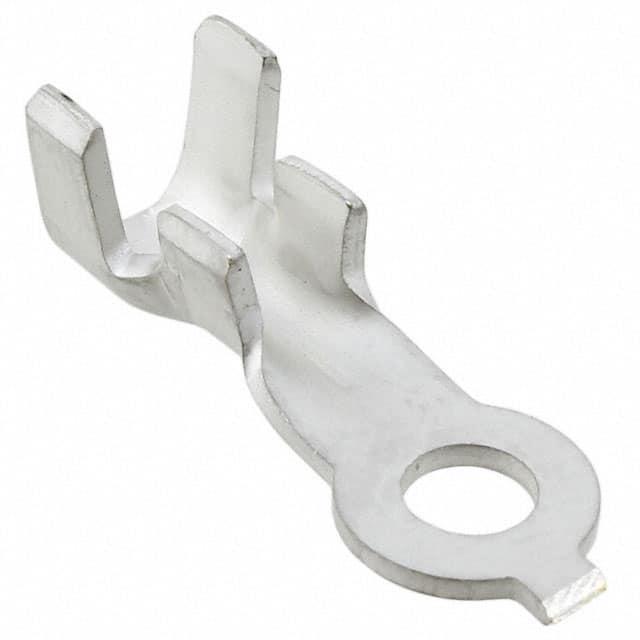

    这款电子元器件是闭口环舌端子(Closed Ring Tongue Terminal),适用于导线直径为12至10 AWG的电路。它采用#8或M4螺栓固定,带有直式开放桶身设计,端子表面镀锡,无绝缘层。主要用于需要可靠连接和稳定性能的工业和自动化控制场合。

    技术参数


    - 螺栓尺寸:#8 或 M4
    - 导线直径:12至10 AWG(约3.31至5.26平方毫米)
    - 接触材料:黄铜基材
    - 端子镀层:锡
    - 接触厚度:1.02 mm(0.04英寸)
    - 产品长度:23.37 mm(0.92英寸)
    - 内部直径:2.54 mm 和 4.82 mm(0.1英寸和0.19英寸)
    - 兼容绝缘层直径范围:4.32 mm 至 5.33 mm(0.17英寸至0.21英寸)
    - 工作温度范围:110°C(230°F)

    产品特点和优势


    1. 独特的闭口环舌设计:提供更稳定的电气连接和更高的机械强度。
    2. 耐高温能力:最高可承受110°C的工作温度,确保在恶劣环境下稳定运行。
    3. 易于安装:直式设计方便安装和维护。
    4. 环保材料:符合欧盟RoHS、ELV、REACH等环保标准,使用低卤素材料,减少环境污染。

    应用案例和使用建议


    - 应用案例:适用于工业自动化、电机控制、机械设备等领域。
    - 使用建议:确保螺栓和导线尺寸匹配,选择合适的绝缘层直径范围,以确保最佳的机械稳定性和电气性能。此外,在高温环境下使用时,建议定期检查并维护连接部位,以确保长期稳定工作。

    兼容性和支持


    - 兼容性:适用于带有#8或M4螺栓的电气接头,能够与多种标准电线配合使用。
    - 支持信息:如有任何技术支持需求,可拨打+1 800 522 6752进行咨询。

    常见问题与解决方案


    1. 问题:连接不稳定,导线容易松动。
    - 解决方法:确保螺栓紧固到位,并检查导线和端子之间的接触面积是否充分。
    2. 问题:无法与指定螺栓匹配。
    - 解决方法:确认螺栓尺寸是否正确,并查看产品手册中的具体规格。
    3. 问题:长期使用后出现腐蚀现象。
    - 解决方法:在安装时使用防锈剂,并确保安装位置干燥通风,避免湿气积聚。

    总结和推荐


    综上所述,这款闭口环舌端子具备出色的电气性能和机械稳定性,能够在严苛环境下保持良好的工作状态。尤其适合用于工业自动化和机械设备等需要高可靠性连接的应用场景。鉴于其环保特性和广泛兼容性,强烈推荐使用该产品。
    如果您有任何疑问或需要更多技术支持,请随时联系制造商,以获得最详尽的信息和服务。

42863-2参数

参数
长*宽*高 23.39mm*8.71mm*1.02mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装,袋装

42863-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42863-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 42863-2 42863-2数据手册

42863-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
