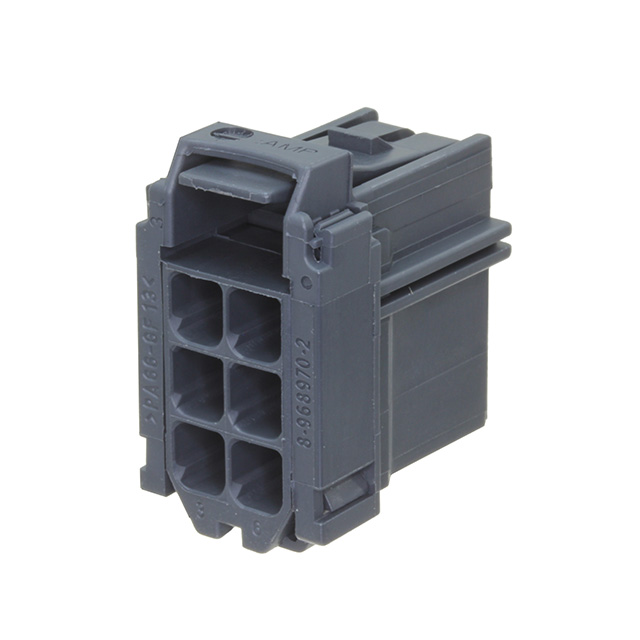

8-968970-2

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器母座, AMP MCP 2.8系列, 6路, 3行, 电缆安装安装
供应商型号: 26M-8-968970-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 8-968970-2

8-968970-2概述


    产品简介


    产品类型:本产品为AMP MCP 2.8连接器,提供18位到21位的端子数,具备二次锁定装置。
    主要功能:该连接器适用于各种高密度连接应用,能够保证电气连接的可靠性和安全性。它特别适合用于工业自动化、通信设备、计算机系统等领域。
    应用领域:广泛应用于工业控制、电信设备、计算机网络、汽车电子等领域,能够满足高性能电子系统的连接需求。

    技术参数


    - 尺寸:23.5 mm x 30 mm x 25.4 mm
    - 材料:PBT-GF 15(聚对苯二甲酸丁二醇酯玻璃纤维增强)
    - 预锁位置:2.5 mm ±0.35 mm (锁紧后)
    - 最终位置:1 mm ±0.15 mm (锁紧后)
    - 滑动距离:1 mm
    - 重量:根据不同的型号,重量范围从4.9克到11.6克不等
    - 工作温度范围:-40°C 到 +105°C

    产品特点和优势


    - 高强度材料:采用PBT-GF 15材料,具有优异的机械强度和耐热性。
    - 二次锁定装置:确保连接器在应用过程中不会松脱,提高了连接的可靠性。
    - 多种颜色编码:通过不同颜色的编码方式,便于快速识别和装配。
    - 标准化设计:遵循ISO 8015和DIN 16901标准,易于集成到现有系统中。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,用于连接传感器、执行器等设备。
    - 在电信设备中,用于机柜内部线路的连接。
    使用建议:
    - 在安装时,确保连接器与插座完全匹配,并按照制造商的说明进行预锁和最终锁紧操作。
    - 在维护时,定期检查连接器是否正常工作,并确保其处于预锁和最终锁紧状态。

    兼容性和支持


    - 兼容性:与AMP MCP 2.8系列连接器完全兼容。
    - 支持:TE Connectivity提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排除。

    常见问题与解决方案


    1. 问题:连接器无法正确锁紧。
    - 解决方案:检查预锁位置是否达到2.5 mm ±0.35 mm,确保滑动距离为1 mm。
    2. 问题:连接器过早松脱。
    - 解决方案:确认是否已正确达到最终锁紧位置,检查是否有足够的锁紧力。
    3. 问题:连接器损坏。
    - 解决方案:请参阅TE Connectivity的保修政策,并联系技术支持获取帮助。

    总结和推荐


    综合评估:AMP MCP 2.8连接器以其可靠的性能、耐用的设计和广泛的适用性,成为高密度连接应用的理想选择。其高强度材料和二次锁定装置使其在恶劣环境下依然能够保持稳定性能。
    推荐结论:鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用AMP MCP 2.8连接器。无论是在工业自动化还是通信设备中,这款连接器都能够为您提供可靠的电气连接解决方案。

8-968970-2参数

参数
排数 2
针脚数 6
间距 5
长*宽*高 16mm*16mm*27.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

8-968970-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-968970-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 8-968970-2 8-968970-2数据手册

8-968970-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.4298
10+ ¥ 4.3425
100+ ¥ 3.6175
500+ ¥ 3.5035
1000+ ¥ 3.3282
库存: 9004
起订量: 1 增量: 2400
交货地:
最小起订量为:1
合计: ¥ 5.42
直接购买
