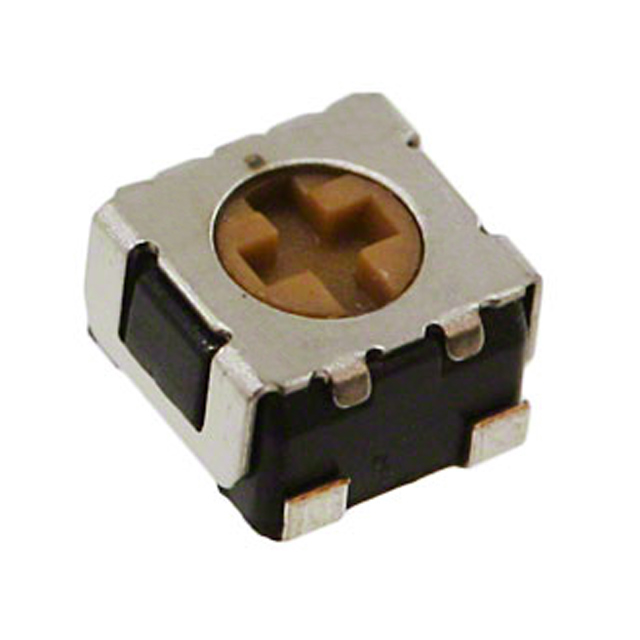

3203X502P

厂牌: TE CONNECTIVITY
产品描述: 5KΩ ±25% 50mW ±250ppm/℃ 贴片安装 2mm(高度)
供应商型号: JY-3203X502P
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 电位器及其他可变电阻器 3203X502P

3203X502P概述

    SMD Trimmers Type 3203 系列产品技术手册

    1. 产品简介


    SMD Trimmers Type 3203 系列是泰科电子(TE Connectivity)推出的一款微型表面贴装可调电阻器。这种小型的3毫米方形单元非常适合用于手持设备和其他需要混合技术和双面组件放置的应用场合。该系列通过最新的陶瓷金属(Cermet)技术,提供稳定的电气特性和卓越的机械稳定性。此外,它具备出色的密封性,适用于红外焊接、蒸汽相焊接及全浸波峰焊接等多种组装工艺,并且能够承受溶剂清洗过程。

    2. 技术参数


    - 尺寸:3 mm x 3 mm x 2 mm(长x宽x高)
    - 安装方式:适用于贴片和波峰焊
    - 额定电压:最大15V DC或AC RMS
    - 功率等级:在70°C条件下为0.05瓦特
    - 电气特性:有效电气角度210°
    - 温度范围:-55°C 至 +150°C
    - 旋转扭矩:5 mNm
    - 机械调整角度:250°
    - 温度系数:± 100 ppm/°C (在-65°C至+150°C范围内)
    - 使用寿命:100次旋转后阻值变化小于±15%
    - 负载寿命:1000小时后阻值变化小于5%
    - 阻值范围:100Ω至1MΩ(每十年内提供1、2、5三种阻值)
    - 阻值容差:±20%
    - 终端类型:防止焊料桥接的Delta终端

    3. 产品特点和优势


    - 小巧轻便:采用3mm方形设计,仅为2mm高度,占用面积仅10.5平方毫米。
    - 自动调整功能:具备自动调整能力,特别适合自动化生产线。
    - 环境适应性强:能够在极端温度环境下正常工作,密封性良好,适合各种恶劣环境。
    - 耐久性高:经过100次旋转测试,阻值变化仍小于±15%,具有较高的可靠性。
    - 多功能接口:支持多种焊接工艺及溶剂清洗,方便维护和更换。

    4. 应用案例和使用建议


    - 手持设备:Type 3203系列非常适合于移动电话、智能手表、平板电脑等手持设备。
    - 汽车电子:可用于车载导航系统和车载娱乐系统的精密调节。
    - 工业控制:应用于工业自动化设备中的精密传感器和调节器。
    - 医疗设备:用于医学成像和诊断设备的信号调节。
    使用建议:在使用过程中,确保正确安装并避免过度旋转以防止损坏。同时,使用合适的焊接工艺进行安装,以确保良好的连接质量和长期可靠性。

    5. 兼容性和支持


    - 兼容性:该产品可与其他同类电子元件配合使用,具有较强的兼容性。
    - 技术支持:泰科电子提供全面的技术支持服务,包括产品咨询、故障排查及维护培训。

    6. 常见问题与解决方案


    - 问题:焊接时出现焊料桥接
    - 解决方案:使用Delta终端,有效防止焊料桥接。
    - 问题:阻值不稳定
    - 解决方案:检查焊接质量,确认是否符合规范要求。
    - 问题:长时间使用后阻值变化
    - 解决方案:定期进行性能检测和校准,保证阻值稳定。

    7. 总结和推荐


    SMD Trimmers Type 3203 系列凭借其卓越的设计和强大的性能,在多种应用场景中表现出色。该产品的小巧体积和强大的环境适应性使其成为现代电子设备的理想选择。总的来说,我们强烈推荐该产品用于手持设备、汽车电子、工业控制及医疗设备等领域。

3203X502P参数

参数
电阻值 5KΩ
精度 ±25%
额定功率 50mW
温度系数 ±250ppm/℃
锥度 -
额定电压 -
长*宽*高 2mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
