2213818-1

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: SPST 0.98N 500000Cycles 通孔安装 7.8mm(高度)
供应商型号: N-2213818-1
供应商: 云汉优选
标准整包数: 1

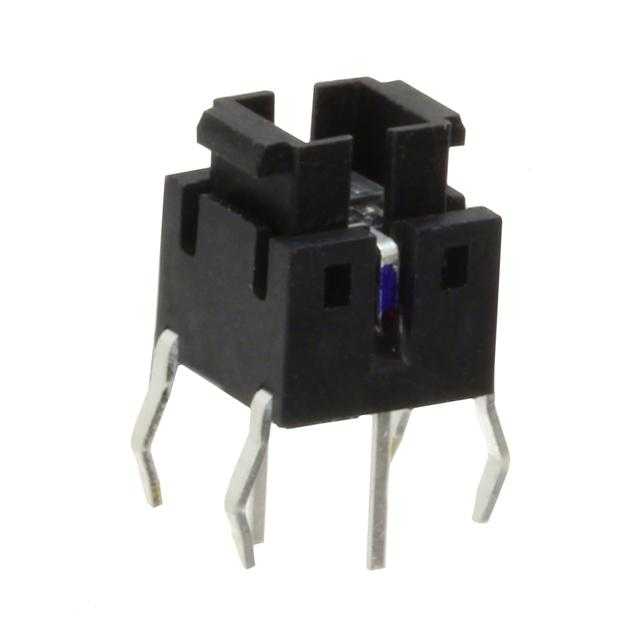

TE CONNECTIVITY 轻触开关 2213818-1

2213818-1概述

    ALCOSWITCH 照明触觉开关系列

    产品简介


    ALCOSWITCH 照明触觉开关系列是专为各种板载应用设计的易于操作且可靠的触觉开关。每个开关都包含一个LED指示灯,提供低强度和高强度两种版本,并有八种独特的颜色选择。这些开关通过额定寿命高达50万次电气循环的测试,保证长期耐用。

    技术参数


    - 电气参数
    - 开关电气寿命(仅限按钮):100克力,160克力下为50万次;260克力,520克力下为20万次
    - 触点额定值:50mA@12VDC
    - 机械参数
    - 极数:单极
    - 开关功能:OFF-(ON)
    - 操作力度:100克力至520克力
    - 材料参数
    - 触点材料:不锈钢,镀银
    - 按钮材料:高温热塑塑料(UL94-V0)
    - 接线端子:黄铜,镀银
    - 外壳:高温热塑塑料(UL94-V0)
    - 认证与标准
    - 符合RoHS指令2002/95/EC
    - 符合REACH标准并无铅
    - 外形尺寸
    - 螺柱安装(THT)和表面贴装(SMT)

    产品特点和优势


    - 耐用性:开关额定寿命高达50万次电气循环,确保长期稳定运行。
    - 设计灵活性:提供低强度和高强度LED指示灯,有8种颜色选项。
    - 节省空间:一体化高亮度LED设计,有效节约电路板空间。
    - 快速组装:可兼容回流焊和波峰焊接设计,加速组装过程。
    - 易用性:提供触觉和听觉反馈,便于用户操作。
    - 适应性强:可选多种操作力度,适合不同应用场景。

    应用案例和使用建议


    - 工业设备:用于带有指示灯的控制面板。
    - 楼宇自动化/HVAC设备:如空调控制系统中的按钮。
    - 仪器仪表:如医疗设备或实验室仪器的操作按钮。
    - 通信设备:如电话机或通讯终端上的指示灯按钮。
    - 控制设备:如各种工业控制器或家用电器的按钮。
    使用建议:
    - 在选择操作力度时,建议根据具体应用环境的振动程度和用户操作频率来决定。
    - 颜色选择上,可以根据用户的视觉偏好或应用的特定需求进行调整。

    兼容性和支持


    - 兼容性:该产品可通过螺柱安装(THT)和表面贴装(SMT)的方式安装到电路板上。
    - 支持服务:可访问TE官网获取更多产品信息,包括技术图纸、客户可视模型和库存情况。

    常见问题与解决方案


    - 问题:LED指示灯不亮。
    - 解决方案:检查电源连接,确保LED接线正确。确认电源电压是否符合要求。
    - 问题:开关接触不良。
    - 解决方案:清洁开关和触点,检查是否有氧化或其他杂质影响接触。

    总结和推荐


    ALCOSWITCH 照明触觉开关系列以其高耐用性、灵活的设计和广泛的适用范围成为市场上非常优秀的产品之一。特别是它的一体化设计能够显著提高电路板的空间利用率,对于需要长时间运行的应用尤其有益。因此,我们强烈推荐此产品给需要高性能触觉开关的各类应用。

2213818-1参数

参数
机械寿命 500000Cycles
操作力 0.98N
开关功能 -
开关配置 SPST
电流额定值 -
电压额定值 -
执行器高度 -
执行器行程 -
长*宽*高 7.8mm(高度)
安装方式 通孔安装

2213818-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2213818-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY 2213818-1 2213818-1数据手册

2213818-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 1.7066 ¥ 14.5061
200+ $ 1.6274 ¥ 13.8329
350+ $ 1.581 ¥ 13.4385
650+ $ 1.5504 ¥ 13.1784
1100+ $ 1.5198 ¥ 12.9183
库存: 4824
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 942.89
