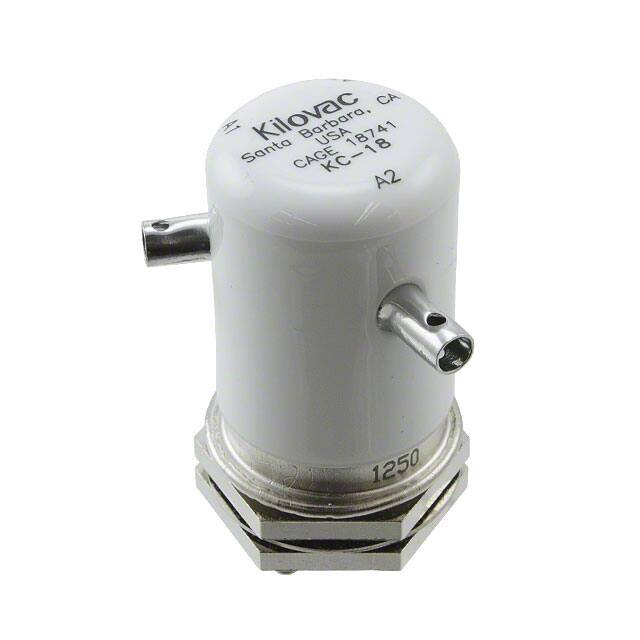

KC-18

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 焊接安装,面板安装 58mm(高度)
供应商型号: KC-18
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他继电器 KC-18

KC-18概述

    KILOVAC 高压继电器 KC 系列技术手册

    1. 产品简介


    KILOVAC 的 KC 系列高压继电器专为高电压负载切换设计,其典型额定工作电压高达 15kV,适用于工业、电力系统和科学研究等领域。该系列产品以高可靠性著称,能够可靠地实现高电压下的负载开闭操作,并能有效隔离高压电路。KC 系列作为 KILOVAC KC-8 和 KC-12 的升级版本,满足 MIL-R-83725 的要求,进一步提升了在严苛环境下工作的能力。

    2. 技术参数


    | 参数名称 | 型号 | 规格值 |
    |
    | 接触形式 | SPDT
    | 测试电压(峰值) | 17kV
    | 额定工作电压(峰值) | 15kV
    | 持续载流能力 | 30A
    | 线圈击穿电压(60Hz) | 500 VRMS
    | 接触电容(隔离开关) | 0.5pF
    | 开关时间(最大) | 15ms
    | 释放时间(最大) | 9ms
    | 操作温度范围 | -55°C 至 +125°C
    | 质量 | 85g (3oz.)
    线圈数据:
    | 输入电压(VDC) | 12 V | 26.5 V | 115 V |
    ||
    | 吸合电压(最大) | 8V | 16V | 80V |
    | 脱扣电压(范围) | 0.5-5V | 1-10V | 5-50V |
    | 线圈电阻(±10%) | 48Ω | 180Ω | 2900Ω |

    3. 产品特点和优势


    KC 系列高压继电器凭借其高绝缘性能(17kV测试电压)、卓越的耐温能力和出色的机械寿命(1百万次操作),在恶劣环境中表现出色。相比传统继电器,KC 系列提供了更高的开关性能和更长的使用寿命,特别适合需要频繁切换高电压负载的应用场景。此外,紧凑的结构设计也使其便于集成到现有设备中。

    4. 应用案例和使用建议


    KC 系列高压继电器广泛应用于电力输配系统、科研实验室及医疗设备等领域。例如,在新能源汽车电池管理系统中,可以利用 KC-14 或 KC-18 实现快速、安全的高电压开关操作。建议用户在选择型号时根据实际需求匹配合适的输入电压,并确保负载电流不超过规定的最大值,以保证设备运行稳定。

    5. 兼容性和支持


    KC 系列产品可与其他标准高压设备兼容,同时提供多种电压等级的选择,满足不同应用需求。KILOVAC 提供全方位的技术支持,包括工厂直拨技术支持热线(美国:800-253-4560, ext. 2055;中国:+86 400 820 6015)。此外,Mouser Electronics 作为授权分销商,提供了丰富的库存与交付服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 线圈吸合电压过高 | 检查输入电源电压是否正常 |
    | 触点接触电阻偏大 | 定期清洁触点 |
    | 继电器工作异常发热 | 检查负载是否超负荷运行 |

    7. 总结和推荐


    KILOVAC KC 系列高压继电器凭借其优异的技术参数和稳定的表现,在高电压负载切换领域具有显著的优势。无论是对可靠性的要求,还是对操作环境的适应性,KC 系列都展现了极高的水准。因此,我们强烈推荐 KC 系列继电器用于需要高电压切换的应用场景。
    如果您正在寻找高性能的高压继电器,KC 系列是您的理想选择!

KC-18参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 58mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

KC-18厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KC-18数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY KC-18 KC-18数据手册

KC-18封装设计

查看详情并下载
Symbol
Footprint
3D Model
