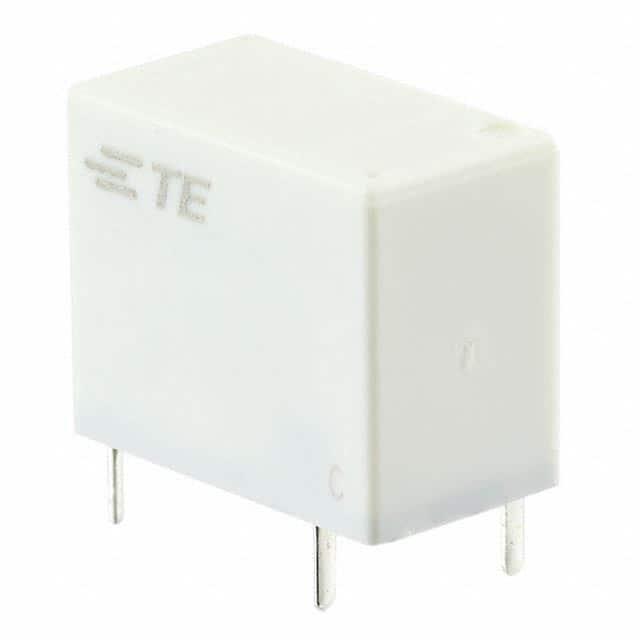

OJ-SS-112LMH2

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装 18.2mm*10.2mm*14.7mm
供应商型号: N-OJ-SS-112LMH2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 OJ-SS-112LMH2

OJ-SS-112LMH2概述

    OJ-SS-112LMH2 通用功率继电器技术手册

    1. 产品简介


    OJ-SS-112LMH2 是一款通用型功率继电器,属于单稳态设计。它采用直流电(DC)驱动,额定线圈电压为12 VDC,线圈电阻为720 Ω,功耗仅为0.2 W。这种继电器广泛应用于工业自动化、智能家居和通信设备等领域。

    2. 技术参数


    - 基本参数:
    - 线圈绝缘等级:F级
    - 功耗:0.2 W
    - 额定线圈电压:12 VDC
    - 额定线圈电阻:720 Ω
    - 接触器类型:1 Form A SPST-NO
    - 电气特性:
    - 初始耐压:750 Vrms
    - 闭合电流:8 A
    - 断开电流:8 A
    - 连续电流:8 A
    - 初始耐压(接触与线圈之间):4000 Vrms
    - 最小开关负载:100mA @ 5V
    - 最大开关电压:30 VDC
    - 额定开关电压:30 VDC
    - 机械特性:
    - 产品重量:9 g
    - 尺寸(长x宽x高):18.2 mm x 10.2 mm x 14.7 mm
    - 安装方式:PCB贴片安装
    - 环境条件:
    - 温度范围:-40°C 至 70°C
    - 潮湿环境下的保护等级:RTII

    3. 产品特点和优势


    - 高性能:OJ-SS-112LMH2 具备出色的电气性能,能承受高达8 A的电流,确保可靠的电路控制。
    - 耐用性强:F级绝缘线圈,能够在各种恶劣环境中稳定工作。
    - 小巧轻便:体积小且重量轻,非常适合空间有限的应用场合。
    - 易于集成:通过PCB贴片安装方式,方便在电路板上进行组装。

    4. 应用案例和使用建议


    - 应用案例:
    本继电器适用于各种工业自动化控制系统,如生产线上的设备控制、智能家居中的智能开关等。
    - 使用建议:
    - 在使用前确保环境温度不超过70°C,避免过热损坏。
    - 在高频开关情况下,注意散热措施,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:
    该继电器可以与其他标准电源模块和控制电路板兼容。具体配件请参阅配套文档。
    - 支持和服务:
    如有任何问题,可通过技术支持热线+1 800 522 6752获取帮助。

    6. 常见问题与解决方案


    - 问题1:继电器发热严重。
    解决方案:检查电路是否存在异常负载或短路,确保线圈电压和电流处于额定范围内。
    - 问题2:接触不良。
    解决方案:清洁或更换接触点,确保接触良好。
    - 问题3:频繁跳闸。
    解决方案:确认负载是否超出额定值,适当降低负载或调整电路设计。

    7. 总结和推荐


    OJ-SS-112LMH2是一款性能稳定、适应性强的通用功率继电器。其紧凑的设计和广泛的适用性使其成为众多自动化控制系统的理想选择。如果您的项目需要一个可靠且高效的继电器解决方案,这款产品值得考虑。强烈推荐在工业自动化、智能家居和通信设备等领域使用。

OJ-SS-112LMH2参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 18.2mm*10.2mm*14.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OJ-SS-112LMH2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OJ-SS-112LMH2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OJ-SS-112LMH2 OJ-SS-112LMH2数据手册

OJ-SS-112LMH2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ $ 1.325 ¥ 12.3888
250+ $ 1.1124 ¥ 10.4009
550+ $ 1.0404 ¥ 9.7277
1000+ $ 0.9384 ¥ 8.774
5000+ $ 0.714 ¥ 6.6759
10000+ $ 0.5712 ¥ 5.3407
25000+ $ 0.4998 ¥ 4.6731
50000+ $ 0.459 ¥ 4.2917
库存: 395
起订量: 80 增量: 1
交货地:
最小起订量为:80
合计: ¥ 991.1
