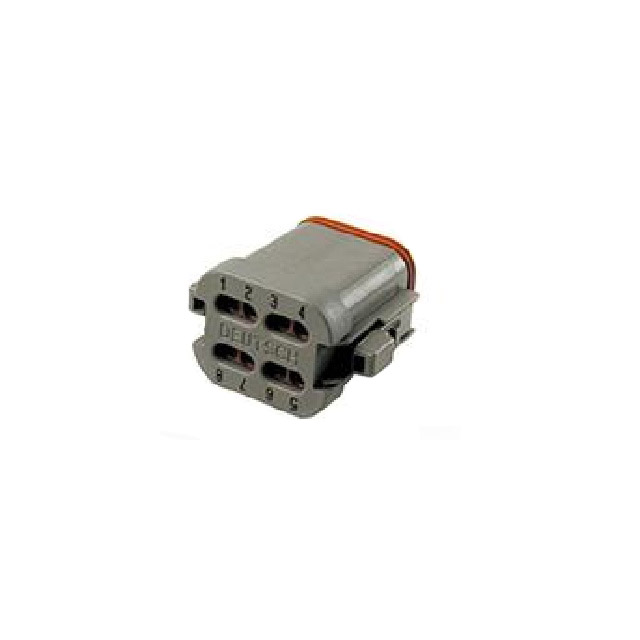

DT06-08SA-CE01

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 2 5.46 8 导线安装,自由悬挂,通孔安装 37.21mm*22.15mm*32.18mm
供应商型号: C5333553
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 汽车连接器 DT06-08SA-CE01

DT06-08SA-CE01概述

    DT Series Connector System 技术手册

    1. 产品简介


    产品类型: DT系列连接器系统,包括插头(plug)和插座(receptacle)。
    主要功能: 用于工业应用中的电力和信号传输,提供可靠且耐用的电气连接。
    应用领域: 汽车、航空航天、工业自动化和通用电气设备等领域。

    2. 技术参数


    电气规格:
    - 额定电压:250VDC
    - 电流(额定):依据不同线径AWG规格,例如14AWG(2.0mm²)为13.0A,16AWG(1.0mm²)为13.0A,18AWG(.80mm²)为10.0A,20AWG(.50mm²)为7.5A。
    - 工作温度范围:-55°C 至 +125°C
    - 防护等级:IP68和IP6K9K(后部保护时)
    - 阻燃等级:通过UL-94标准测试
    机械规格:
    - 接触电阻:最大89mV(对于16AWG线材,接触长度为6英寸)
    - 维修老化:无可见损坏
    - 连接耐久性:100次插拔循环
    - 振动:在每个轴上进行12小时振动测试
    - 冲击:在X和Z轴上承受10次半正弦冲击,强度为50g±15%
    环境适应性:
    - 温度寿命:在125°C下连续运行100小时
    - 盐雾试验:连续96小时
    - 液体浸泡:在各种液体(如机油、刹车液、汽油等)中浸泡5分钟,干燥24小时,共进行5次循环
    - 热冲击:在-55°C到+125°C之间进行5个循环
    - 湿气测试:在水中浸泡24小时

    3. 产品特点和优势


    - 可靠性高: 满足严格的质量和测试标准,确保长期稳定运行。
    - 广泛的温度范围: 能够在极端环境下保持良好的性能。
    - 防护等级高: IP68和IP6K9K防护等级,适合恶劣环境使用。
    - 阻燃材料: 通过UL-94标准测试,安全可靠。
    - 多种配置: 提供不同针数(2-18针)的连接器选择,适用于不同的应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 汽车制造业: 用于汽车内部线束连接,如引擎控制单元、电池管理系统等。
    - 航空航天业: 在飞机和航天器中用于高可靠性的电源和信号传输。
    - 工业自动化: 用于工厂自动化控制系统中的连接,确保设备之间的信号传递。
    使用建议:
    - 确保在正确的工作温度范围内使用连接器,避免超过最高或最低温度限制。
    - 使用正确的线径和规格以确保良好的电气性能。
    - 定期检查连接器状态,特别是在恶劣环境下使用时。

    5. 兼容性和支持


    兼容性:
    - 本系列连接器兼容DEUTSCH Size 16针和套管终端系统,方便与其他兼容设备进行集成。
    支持:
    - 提供详细的技术手册和安装指南。
    - 提供客户支持和技术服务,确保用户在使用过程中得到及时帮助。

    6. 常见问题与解决方案


    常见问题:
    1. 连接器无法牢固固定: 可能是因为未正确插入或者接触不良。建议仔细检查连接器插拔过程,并确保其完全插入。
    2. 接触电阻过高: 可能是由于线材或连接器损坏。建议更换新的线材或连接器。
    3. 连接器外观损伤: 请检查是否存在裂纹或其他损坏迹象。如果存在损坏,请及时更换。
    解决方案:
    - 严格按照安装指南操作,确保正确插拔。
    - 定期进行检查和维护,确保连接器处于良好状态。
    - 如有疑问,及时联系技术支持部门获取帮助。

    7. 总结和推荐


    综合评估:
    DT系列连接器系统以其出色的电气性能、广泛的温度适应性和高防护等级,在多个应用领域表现出色。它们经过严格的测试和验证,确保长期稳定可靠的性能。尤其适合需要高可靠性和环境适应性的应用场景。
    推荐:
    强烈推荐使用DT系列连接器系统,特别是针对那些对连接器质量和性能要求较高的应用场合。

DT06-08SA-CE01参数

参数
排数 2
针脚数 8
间距 5.46
长*宽*高 37.21mm*22.15mm*32.18mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DT06-08SA-CE01厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DT06-08SA-CE01数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DT06-08SA-CE01 DT06-08SA-CE01数据手册

DT06-08SA-CE01封装设计

查看详情并下载
Symbol
Footprint
3D Model
