KHAU-17D12-12

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 6ms 13ms 5A 12V 4PDT(4 Form C) 160Ω 75mA 240V 支架安装,通孔安装 28.2mm*21.8mm*32.5mm
供应商型号: N-KHAU-17D12-12
供应商: 云汉优选
标准整包数: 1

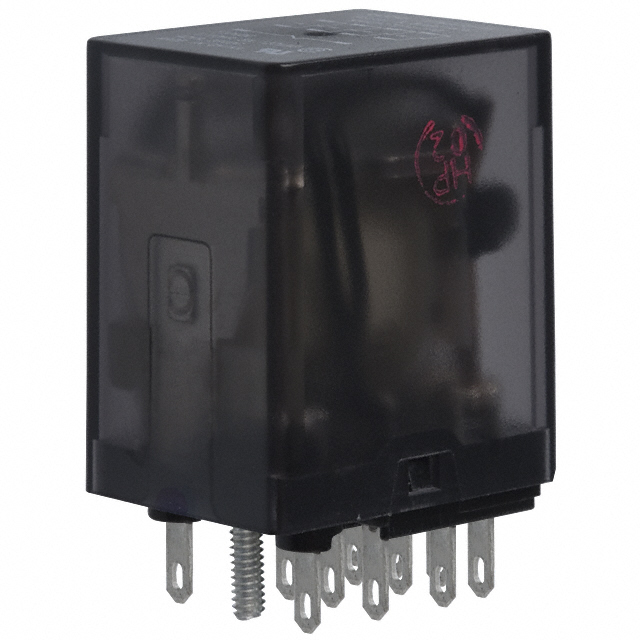

TE CONNECTIVITY 信号继电器 KHAU-17D12-12

KHAU-17D12-12概述

    KHA Series Panel Plug-in Relay

    1. 产品简介


    KHA系列面板插件继电器是一款通用型工业继电器,广泛应用于各种工业设备和机器中。这类继电器主要用于实现电路的接通和断开,以控制电机、灯、加热器以及其他设备。KHA系列的特点在于其紧凑的设计、多样化的接触材料以及多种安装方式,使其适用于广泛的工业应用场合。

    2. 技术参数


    - 线圈数据:
    - 线圈电压范围:5至240V直流(DC);6至240V交流(AC)
    - 线圈绝缘系统符合UL Class B标准
    - 额定操作电压范围:5V至240V
    - 线圈电阻和功率额定值:
    - 直流(DC):3.75Ω至82.5Ω,功率范围为800mW至1100mW
    - 交流(AC):5.1Ω至204Ω,功率范围为1.2VA至1.5VA
    - 绝缘数据:
    - 开关间的初始耐压强度:1000Vrms
    - 接触到线圈间的初始耐压强度:1500Vrms
    - 相邻接触间的初始耐压强度:1500Vrms
    - 线圈到框架间的初始耐压强度:1500Vrms
    - 初始绝缘电阻:100MΩ(在500VDC时)
    - 其他数据:
    - 材料合规性:符合欧盟RoHS/ELV、中国RoHS、REACH标准
    - 工作温度范围:-45℃至70℃
    - 环境保护类别:IEC 61810 RTI - 防尘

    3. 产品特点和优势


    KHA系列面板插件继电器具备以下特点和优势:
    - 紧凑型封装:体积小,便于在有限空间内安装。
    - 多极接触配置:提供两极和四极形式C(2CO、4CO)接触配置。
    - 多样化安装选项:包括面板安装、轨道安装、PCB焊接等多种方式。
    - 多种接触材料:可根据不同的负载需求选择合适的接触材料。
    - 指示灯和复位按钮选项:可选配LED指示灯和手动复位按钮,方便用户监控和操作。

    4. 应用案例和使用建议


    KHA系列继电器常用于以下应用场合:
    - 工业缝纫机:用于控制电动机的启动和停止。
    - 健身器材:如跑步机,用于控制电源的开关。
    - 电梯:用于控制各种开关和信号传递。
    - 泵:用于控制水系统的启停。
    - 机器人:用于自动化设备的控制系统。
    - 太阳能电池板:用于控制电池板的工作状态。
    使用建议:
    - 在高温环境中使用时,确保散热良好,避免过热损坏。
    - 根据不同的负载要求,选择合适的接触材料。
    - 安装过程中注意正确的接线方式,防止短路。

    5. 兼容性和支持


    KHA系列继电器与其他TE Connectivity公司的电子元器件高度兼容。厂商提供了详细的技术文档和支持,包括产品规格书、应用指南、常见问题解答等。用户可以通过官方网站获取这些资源,以确保正确安装和使用。

    6. 常见问题与解决方案


    - 问题1:如何判断继电器是否损坏?
    - 解决方案:检查线圈电阻,如果线圈电阻异常则可能损坏。还可以通过万用表检测接触电阻,如果接触电阻过高也可能是继电器损坏。

    - 问题2:继电器无法正常吸合?
    - 解决方案:检查供电电压是否在规定范围内,确认接触器是否清洁并有足够的接触压力。

    7. 总结和推荐


    综上所述,KHA系列面板插件继电器是一款多功能、高可靠性的通用型继电器,适用于广泛的工业应用。其紧凑设计、多种接触材料和多样化安装方式使其具有很高的灵活性和适应性。强烈推荐在需要进行电路控制的工业项目中使用这款继电器。

KHAU-17D12-12参数

参数
直流线圈电压 12V
交流开关电压 240V
负载电流额定值 -
插入损耗 -
线圈电阻 160Ω
直流开关电压 -
交流线圈电压 -
触头外形 4PDT(4 Form C)
释放时间 6ms
最大开关电流 5A
绝缘 -
运行时间 13ms
线圈电流 75mA
长*宽*高 28.2mm*21.8mm*32.5mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 托盘

KHAU-17D12-12厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KHAU-17D12-12数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY KHAU-17D12-12 KHAU-17D12-12数据手册

KHAU-17D12-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
