JWD-172-5

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述: 28V DIP 通孔安装 19.56mm*7.62mm*8.22mm
供应商型号: 1723200
供应商: 海外现货
标准整包数: 1

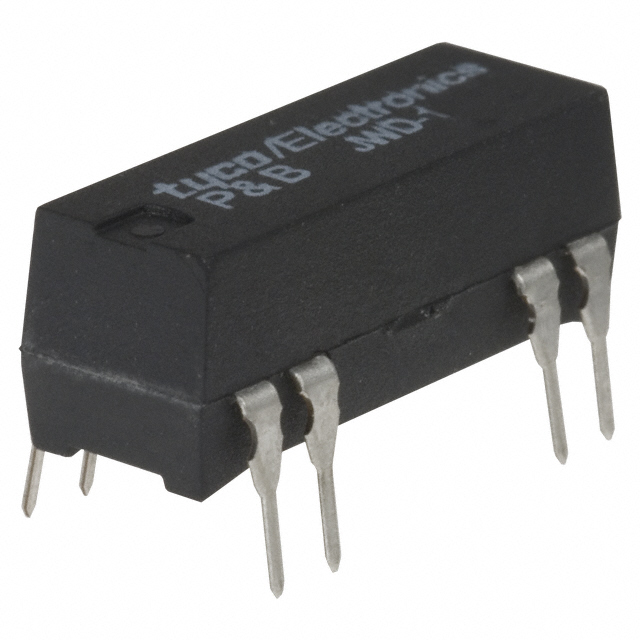

TE CONNECTIVITY 磁簧开关 JWD-172-5

JWD-172-5概述


    产品简介


    JWD/JWS系列簧片继电器是由Potter & Brumfield生产的高性能信号继电器,适用于多种工业和商业应用。JWD型号采用双列直插式封装(DIP),而JWS型号则为单列直插式封装(SIP)。这些继电器以其低成本、高可靠性和不同的触点排列方式著称,非常适合用于电信、测量控制、自动化测试设备、安全系统及医疗设备等领域。

    技术参数


    以下是JWD/JWS系列簧片继电器的主要技术参数:
    - 触点类型:1形式A(常开)触点,1形式B(常闭)触点,1形式C(转换)触点,2形式A(常开)触点。
    - 额定电压:形式A、形式B和两个形式A:20VDC,500mA;形式C:10VDC,500mA和10VDC,10mA。
    - 最大切换电压:形式A、形式B和两个形式A:100VDC;形式C:28VDC。
    - 额定电流:形式A、形式B和两个形式A:500mA,20VDC;形式C:500mA,10VDC。
    - 最大切换功率:形式A、形式B:10W;形式C:3W。
    - 触点材料:钌。
    - 最小推荐负载:10mV,10mA。
    - 初始接触电阻:最大200mΩ(在10mA,6VDC条件下)。
    - 操作频率:100Hz。
    - 操作时间:形式A和形式B:1.5/0.5ms;形式C:1.5/3.0ms。
    - 电气耐久性:形式A和形式B(在20VDC,500mA条件下):20次10^6次操作;形式C(在10VDC,500mA条件下):20次10^6次操作。
    - 机械耐久性:100次10^6次操作。
    - 线圈电压范围:5至24VDC。
    - 最大线圈温度:105°C。
    - 热阻:大约100°C/W。
    - 绝缘性能:初始介电强度(开路触点间):形式A和形式B:250VDC;形式C:175VDC;触点和线圈之间:500VDC;相邻触点之间:500VDC(仅限JWD)。
    - 初始绝缘电阻:在100VDC下,10^10Ω。
    - 容许温度范围:-35°C至+85°C。
    - 环境防护类别:符合IEC 61810 RTIII标准,具备防洗特性。
    - 振动耐受性:功能条件下,20g,10至2000Hz。
    - 冲击耐受性:功能条件下,半正弦脉冲,8ms,形式A:100g;形式B和形式C:50g。
    - 引脚类型:通孔焊接。
    - 重量:约2.3克(0.08盎司)。
    - 焊锡耐热性:符合IEC 60068-2-20标准,波峰焊接最大260°C/10秒。
    - 涂层:可选择涂覆保护层。
    - 包装:每单元盘装50个,每捆装250个,每箱装500个。

    产品特点和优势


    JWD/JWS系列簧片继电器具备以下几个显著特点:
    - 高可靠性:采用干簧触点设计,确保长期稳定运行。
    - 低成本:由于采用了经济型的设计,这些继电器的成本低于同类产品。
    - 多样的触点配置:支持各种触点类型,适应不同应用需求。
    - 低功耗:低线圈电阻和电压要求,减少能耗。
    - 宽温度范围:可在极端环境中保持稳定性能,适应广泛的工业应用。
    - 多功能:提供多种电压和触点选项,易于定制和集成到不同的电路中。

    应用案例和使用建议


    应用案例
    - 电信设备:用于信号传输和路由管理。
    - 医疗设备:用于医疗监控系统的精确控制。
    - 自动化测试设备:在复杂的自动化测试环境中提供可靠的开关功能。
    - 安全系统:用于安防报警系统的逻辑控制。
    使用建议
    1. 注意温控:考虑到其最大线圈温度可达105°C,确保设备有足够的散热措施。
    2. 安装位置:根据需要选择合适的安装位置,避免干扰。
    3. 电源供应:确保稳定的电源供应,以保证其正常工作。
    4. 连接方式:推荐使用通孔焊接技术进行连接,以提高耐用性和可靠性。

    兼容性和支持


    JWD/JWS系列簧片继电器与其他TE Connectivity公司生产的同类产品具有良好的兼容性。厂商提供全面的技术支持和服务,包括安装指导、故障排查和维修服务。如有任何问题,用户可以通过官方网站上的技术支持中心获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 触点磨损严重 | 更换新的触点,确保定期检查并清洁。 |
    | 继电器动作迟缓 | 检查线圈电阻和电压,确保满足规格要求。 |
    | 设备过热 | 确保设备周围通风良好,适当增加散热装置。 |
    | 触点粘连 | 清洁或更换触点,使用合适的清洁剂。 |

    总结和推荐


    综上所述,JWD/JWS系列簧片继电器是一款高度可靠且成本效益高的产品。其多样化的触点配置和宽泛的应用范围使其成为电信、医疗、自动化测试及安全系统领域的理想选择。通过精心设计和严格的测试,这些继电器表现出色,能够应对各种复杂的工作环境。因此,我们强烈推荐这些继电器用于需要高可靠性的关键任务应用中。

JWD-172-5参数

参数
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 28V
长*宽*高 19.56mm*7.62mm*8.22mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JWD-172-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JWD-172-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 磁簧开关 TE CONNECTIVITY JWD-172-5 JWD-172-5数据手册

JWD-172-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
