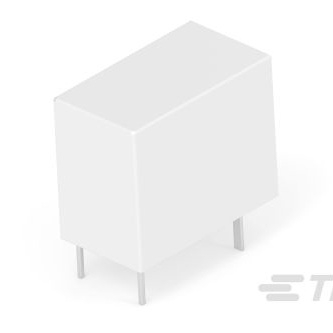

OJE-SH-112HMF,F095

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装
供应商型号: 3133374
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 OJE-SH-112HMF,F095

OJE-SH-112HMF,F095概述

    OJE-SH-112HMF,F095 通用电源继电器技术手册

    产品简介


    OJE-SH-112HMF,F095 是一款通用电源继电器,采用单稳态磁系统设计。其主要用于电力转换和控制,适用于各种工业和商业应用,如自动化控制系统、家电控制板和汽车电子设备等。该继电器具有稳定可靠的特点,广泛应用于需要频繁切换大电流的应用场合。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 线圈特性
    - 线圈电压:12 VDC
    - 线圈电阻:320 Ω
    - 功率等级:0.45 W
    - 绝缘等级:UL F类
    - 接触器特性
    - 接触方式:单极单掷(SPST-NO)
    - 最大接触电流:10 A
    - 绝缘耐压:750 Vrms(触点间);3000 Vrms(触点与线圈间)
    - 环境条件
    - 工作温度范围:-25°C 至 +70°C
    - 保护类别:RTIII
    - 机械特性
    - 尺寸:10.2 mm x 18.2 mm x 14.7 mm
    - 重量:9 g
    - 安装方式:印刷电路板焊接
    - 其他
    - 卤素含量:非低卤素材料
    - 波峰焊能力:可达265°C

    产品特点和优势


    OJE-SH-112HMF,F095 继电器具备以下显著特点和优势:
    - 稳定性高:采用UL F类绝缘等级的线圈,保证长期工作的安全性和可靠性。
    - 高电流承载能力:能够承载高达10 A的连续电流,适用于需要大电流切换的应用场景。
    - 广泛的兼容性:与多种标准接口和安装方式兼容,便于集成到现有系统中。
    - 环保设计:符合欧盟RoHS、ELV和REACH等环保标准,确保长期合规使用。

    应用案例和使用建议


    OJE-SH-112HMF,F095 主要应用于以下场景:
    - 自动化控制系统:用于控制电机、泵或其他机械设备的开关。
    - 家电控制板:可用于冰箱、空调等家用电器的控制单元。
    - 汽车电子设备:可作为车灯、风扇和其他电气系统的控制开关。
    使用建议:
    - 在选择继电器时,考虑实际应用中的负载情况,确保继电器的额定电流能够满足需求。
    - 确保继电器的线圈电压与控制器输出电压匹配,以避免损坏。

    兼容性和支持


    OJE-SH-112HMF,F095 与其他常见的电子元件兼容,具体型号如下:
    - TE Part #1-1721260-3
    - TE Part #1-1461116-8
    - TE Part #1-1721539-7
    - TE Part #1-1827872-0
    - TE Part #3-2199250-5
    - TE Part #6-1419128-4
    制造商提供了全面的技术支持和售后服务,包括产品文档下载、技术支持热线及网站上的在线资源。客户可以随时联系支持团队获取帮助。

    常见问题与解决方案


    - 问题1:如何确定继电器的工作状态?
    - 解决方案:检查继电器的线圈是否通电,可以通过万用表测量线圈电阻来判断。通常情况下,如果线圈电阻接近320Ω,则说明线圈正常。
    - 问题2:如何正确安装继电器?
    - 解决方案:将继电器插入指定的印刷电路板孔位,并通过焊接固定。确保所有引脚正确连接,并且无虚焊或短路现象。
    - 问题3:如何更换损坏的继电器?
    - 解决方案:首先切断电源并拆除旧继电器。按照接线图正确安装新继电器,并重新焊接各引脚。最后进行通电测试,确认安装正确。

    总结和推荐


    OJE-SH-112HMF,F095 通用电源继电器凭借其出色的稳定性和可靠性,在多种工业和商业应用中表现出色。其宽泛的电流承载能力和良好的兼容性使其成为众多项目的理想选择。考虑到其环保特性,特别适合追求可持续发展的项目。总体而言,强烈推荐使用这款高性能的继电器产品。

OJE-SH-112HMF,F095参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

OJE-SH-112HMF,F095厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OJE-SH-112HMF,F095数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OJE-SH-112HMF,F095 OJE-SH-112HMF,F095数据手册

OJE-SH-112HMF,F095封装设计

查看详情并下载
Symbol
Footprint
3D Model
