3-644893-6

厂牌: TE CONNECTIVITY
产品描述: 6pin 2.54mm 1 Friction Lock,Header 4A 锡 黑色 通孔安装
供应商型号: 3-644893-6
供应商: Master
标准整包数: 25

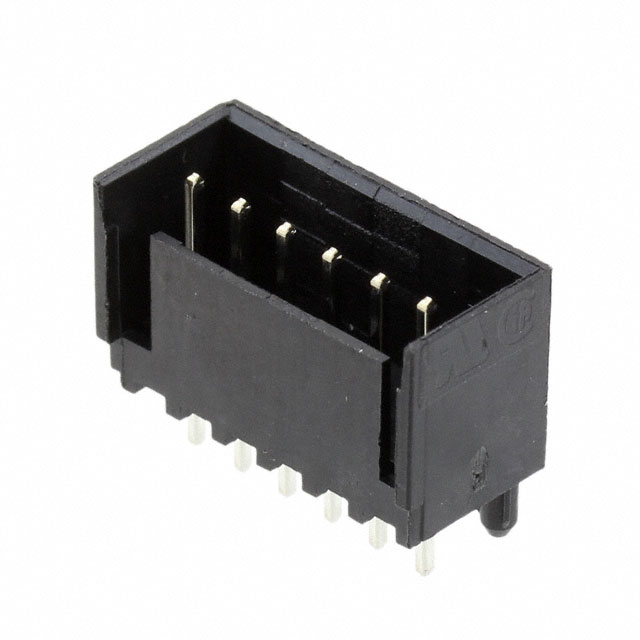

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-644893-6

3-644893-6概述


    产品简介


    产品类型: PCB 安装垂直式信号线到板端连接器
    主要功能: 该产品适用于电子设备中的信号传输,能够实现PCB板上的垂直信号连接,适合多种应用场合。
    应用领域: 主要应用于工业控制、通信设备、消费电子、医疗设备等领域,确保设备间的信号稳定传输。

    技术参数


    - 安装方向: 垂直
    - 中心线(间距): 2.54 mm (.1 in)
    - 行数: 1
    - 位数: 6
    - 连接器系统: 线到板
    - 电气特性: 工作电压250 VAC,最大电流4 A
    - 接触件特性: 端子接触部长度7.11 mm (.28 in),端子底板材料镍,接触部电镀材料锡
    - 机械特性: 端接方法为通孔焊接,外壳材料为聚酯-GF,带有钉子对准类型
    - 使用环境: 工作温度范围为-55°C 至 105°C (-67°F 至 221°F)
    - 包装规格: 封装数量1个,符合RoHS指令

    产品特点和优势


    - 全封闭设计: 确保信号传输的稳定性和可靠性。
    - 耐温性能优异: 在极端环境下仍能保持良好的电气性能。
    - 安装方便: 通过通孔焊接和钉子对准设计,便于快速安装。
    - 高安全性: 符合UL和CSA双重认证,确保产品安全可靠。

    应用案例和使用建议


    - 应用案例: 该连接器广泛应用于各种工业自动化控制系统,如电机控制板、传感器接口、工业仪器仪表等。
    - 使用建议: 在安装过程中应注意保持PCB厚度一致,避免过高或过低影响焊接效果;对于高温环境应用,建议进行适当的散热处理。

    兼容性和支持


    - 兼容性: 该产品可与其他标准2.54 mm间距的PCB连接器兼容。
    - 支持和维护: TE官方提供技术支持服务,可通过热线电话+86 400 820 6015获得帮助。

    常见问题与解决方案


    - 问题1: 安装过程中容易出现错位。
    解决方案: 确保安装时PCB厚度一致,并使用钉子对准工具进行精准定位。
    - 问题2: 连接稳定性不佳。
    解决方案: 检查焊接是否均匀,必要时重新焊接。
    - 问题3: 高温环境下的可靠性下降。
    解决方案: 建议使用合适的散热装置,以降低环境温度的影响。

    总结和推荐


    这款TE的PCB垂直线到板端连接器在设计和制造上都表现出色,具有很高的性价比。其全封闭设计和优异的耐温性能使其在各种复杂环境中都能保持稳定的信号传输。无论是工业控制还是消费电子领域,这款连接器都是可靠的选择。鉴于其广泛的适用性和良好的性能表现,我们强烈推荐此产品给需要高质量信号连接的应用场合。

3-644893-6参数

参数
针脚数 6pin
间距-配接 2.54mm
排数 1
排距 -
类型 Friction Lock,Header
触头镀层 - 配接
额定电流 4A
触头镀层厚度 - 配接 -
颜色 黑色
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

3-644893-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-644893-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-644893-6 3-644893-6数据手册

3-644893-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.4663 ¥ 12.4191
250+ $ 1.1914 ¥ 9.9058
500+ $ 1.096 ¥ 9.1083
1000+ $ 1.0592 ¥ 8.674
1375+ $ 1.0276 ¥ 8.4148
2750+ $ 0.9938 ¥ 8.1383
4125+ $ 0.959 ¥ 7.8532
5500+ $ 0.959 ¥ 7.8532
库存: 5120
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 310.47
