TE600B3R3J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±440ppm/℃ 3.3Ω 600W 支架安装 345mm*40mm*81mm
供应商型号: TE600B3R3J
供应商: 期货订购
标准整包数: 1

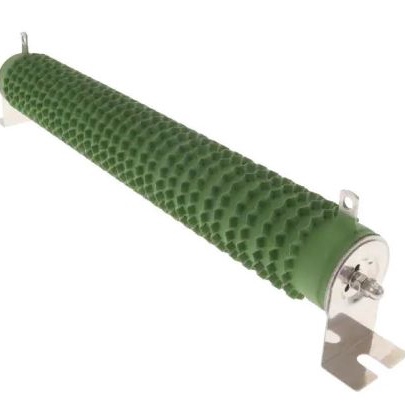

TE CONNECTIVITY 其它固定电阻 TE600B3R3J

TE600B3R3J概述

    # 高功率线绕电阻

    产品简介


    高功率线绕电阻(High Power Wire Wound Resistor)是TE Connectivity公司设计制造的一种标准和定制的高功率电阻器,适用于工业、控制和通用应用。这些电阻器通过使用标准和边缘缠绕(波纹状)缠绕方法,显著提高了功率处理能力。这种电阻器专为重型机械、电气设备和电机控制等需要稳定性和可靠性的场合而设计。

    技术参数


    电气特性
    - 额定功率(自由空气温度70°C时):50W 至 2500W(具体见下表)
    - 阻值范围:请参考下表
    - 容差:±5% 或 ±10%
    - 电阻温度系数:< ±50Ω时,±400 PPM/°C
    ≥ ±50Ω时,±1000 PPM/°C
    - 工作温度范围:-55°C ~ +155°C
    - 短时过载:额定功率的3倍,持续5秒
    - 耐压强度:最小2500VAC
    - 绝缘电阻:最小200MΩ(施加100V DC)
    外形尺寸
    | 功率等级 | B(mm) | E(mm) | F(mm) | D(mm) | H(mm) | H1(mm) | M(mm) | K(mm) | T(mm) | t(mm) | Ød(mm) |
    |
    | 50W | 102±2 | 124±5 | 146±3 | 28±2 | 28±1 | 61±3 | 6.5±0.5 | 28±1 | 8±0.5 | 1.8±0.5 | 4.3±0.5 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    额定直流或交流电压
    \[ RCWV = \sqrt{P \times R} \]
    其中:
    - \( RCWV \):额定直流或交流电压(伏特)
    - \( P \):额定功率(瓦特)
    - \( R \):标称阻值(欧姆)

    产品特点和优势


    这款高功率线绕电阻具有以下独特的功能和优势:
    - 高功率额定值:最高可达2500W,适合各种严苛的应用环境。
    - 阻燃构造:符合UL94V标准,提供额外的安全保障。
    - RoHS合规:符合欧盟环保要求。
    - 可定制端子:可根据客户需要提供不同的引脚配置。
    - 稳定的电气特性:在宽泛的工作温度范围内表现出色。

    应用案例和使用建议


    应用案例
    - 大型电气和生产设备:适用于需要高压和大电流的生产机器。
    - 负载测试模拟:用于模拟不同负载条件下的设备运行。
    - 电机启动/停止循环:能承受频繁启动和停止过程中的电流冲击。
    - 动态制动:确保设备快速减速并安全停车。
    - 设备放电:有效吸收和耗散设备中的剩余电荷。
    使用建议
    - 温度管理:由于电阻器在高功率下会发热,因此需要适当散热,以防止过热。
    - 安装考虑:安装时应确保良好的通风条件,避免相邻部件直接接触,以减少热量积聚。
    - 电气隔离:建议使用适当的保护措施,例如加装散热片或散热器,以确保长期稳定运行。

    兼容性和支持


    TE Connectivity提供了广泛的技术支持和售后服务,包括电子邮件、电话和在线聊天服务,可通过官方网站获取帮助。此外,这些电阻器与其他电子元件兼容性良好,可在多种应用场景中灵活使用。

    常见问题与解决方案


    1. 问题:电阻器在使用过程中出现异常高温。
    - 解决方案:检查散热系统是否正常工作,确保通风良好;如果必要,可以增加散热片或使用风扇辅助冷却。

    2. 问题:电阻器在长时间使用后,测量结果显示阻值变化较大。
    - 解决方案:定期进行负载测试和维护检查,确保电阻器处于良好状态;在极端环境下使用时,建议使用更高级别的防护措施。
    3. 问题:在焊接过程中,发现焊点质量不佳。
    - 解决方案:调整焊接温度和时间,确保达到规定的焊接条件;确保焊点充分覆盖且无气孔。

    总结和推荐


    综上所述,TE Connectivity的高功率线绕电阻以其高功率额定值、阻燃构造和稳定电气特性,在工业应用中表现出色。虽然初期成本可能略高,但其出色的耐用性和可靠性使其成为许多高要求应用的理想选择。鉴于其在复杂应用场景中的卓越表现和广泛兼容性,我们强烈推荐使用这款产品。
    如果您需要更多详细信息或技术支持,请访问[TE Connectivity官方网站](www.te.com)。

TE600B3R3J参数

参数
引脚数量 -
电阻值 3.3Ω
温度系数 ±440ppm/℃
精度 ±5%
额定功率 600W
电阻个数 -
长*宽*高 345mm*40mm*81mm
安装方式 支架安装
零件状态 在售

TE600B3R3J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TE600B3R3J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY TE600B3R3J TE600B3R3J数据手册

TE600B3R3J封装设计

查看详情并下载
Symbol
Footprint
3D Model
