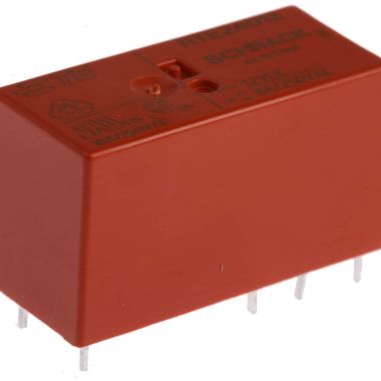

RTE24012 1393243-4

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, RT2系列, 12V 直流线圈电压, 切换电流8A, 双刀双掷
供应商型号: 1986905
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 RTE24012 1393243-4

RTE24012 1393243-4概述

    电子元器件产品技术手册:通用低功耗印刷电路板继电器

    产品简介


    本手册介绍的是TE Connectivity公司的通用低功耗印刷电路板继电器,型号为RT2系列。这类继电器主要用于控制电路中的开关操作,适用于多种应用场合,如锅炉控制、定时器、车库门控制、POS自动化系统以及接口模块。RT2系列继电器提供两种类型的接触器:2极8A,2形式C(常闭)或2形式A(常开)。此外,这些继电器支持直流和交流线圈,具有高绝缘强度(5kV/10mm),能够在高达85°C的环境下稳定工作。

    技术参数


    - 接触器配置:2形式C(常闭)或2形式A(常开)
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:8A(UL标准下可达10A)
    - 极限连续电流:8A(UL标准下可达10A)
    - 极限闭合电流(最大4秒,占空比10%):15A
    - 断开容量:最大2000VA
    - 接触材料:银镍90/10(AgNi 90/10),镀金银镍90/10(AgNi 90/10金镀层),银锡氧化物(AgSnO2)
    - 接触器循环寿命:
    - IEC 61810 RT424 DC线圈(2形式C):85°C,8A,250VAC,cosφ=1:10×10^3次
    - UL 508 RT424 DC线圈(2形式A/B):85°C,10A,250VAC:20×10^3次
    - EN60947-5-1 RTE24 DC线圈(2形式A/B):250VAC,3A:6050次
    - 线圈电压范围:
    - 直流线圈:5至110VDC
    - 交流线圈:24至230VAC
    - 机械耐久性:
    - 直流线圈:>30×10^6次
    - 交流线圈:>5×10^6次

    产品特点和优势


    1. 高绝缘强度:具备5kV/10mm的高绝缘等级,适用于严苛的电气环境。
    2. 宽温度范围:工作温度范围可达85°C(直流线圈)或70°C(交流线圈),适应多种工作环境。
    3. 长寿命:接触器的机械耐久性和电气寿命均较高,确保长期可靠运行。
    4. 多电压选择:提供多种直流和交流电压版本,方便不同应用需求。
    5. 高切换能力:支持高电压和高电流切换,适用于工业控制领域。

    应用案例和使用建议


    RT2系列继电器广泛应用于家电、工业控制及通信等领域。例如,在锅炉控制系统中,它们可以用于远程温度调节;在定时器中,它们可以实现精确的时间控制;在POS自动化系统中,它们可用于电源管理。
    使用建议:
    1. 考虑环境因素:在高湿度或腐蚀性环境中,选择带有防护涂层的型号。
    2. 选择合适的电压和电流等级:根据具体应用的需求选择适当的额定电压和电流,以确保继电器能够稳定工作。
    3. 注意接线和布线:确保接线正确且牢固,避免松动导致的故障。

    兼容性和支持


    该系列产品与各种标准电气设备兼容,可以灵活应用于多种设计中。厂商提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    - 问题:继电器不动作
    - 解决方案:检查电源电压是否符合要求,确认接线无误,并检查是否有外部干扰。
    - 问题:接触不良
    - 解决方案:清洁接触面,更换新的接触材料,确保良好的电接触。
    - 问题:过热
    - 解决方案:检查负载是否超过额定值,确保散热条件良好。

    总结和推荐


    RT2系列继电器凭借其高绝缘强度、宽温度范围、长寿命等特点,成为工业控制领域的重要选择。针对不同的应用需求,提供了多种电压和电流等级的版本。总体来说,这款继电器在质量和可靠性方面表现优异,值得推荐使用。
    通过以上详细的分析,我们可以看出RT2系列继电器是一款高性能的产品,适用于多种工业和家庭应用场合。如果您需要一款可靠稳定的继电器来满足您的需求,那么RT2系列继电器无疑是一个很好的选择。

RTE24012 1393243-4参数

参数
继电器类型 -
开关功能 -
长*宽*高 29mm*12.7mm*15.7mm
安装方式 PCB安装,板安装,通孔安装

RTE24012 1393243-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RTE24012 1393243-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY RTE24012 1393243-4 RTE24012 1393243-4数据手册

RTE24012 1393243-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
