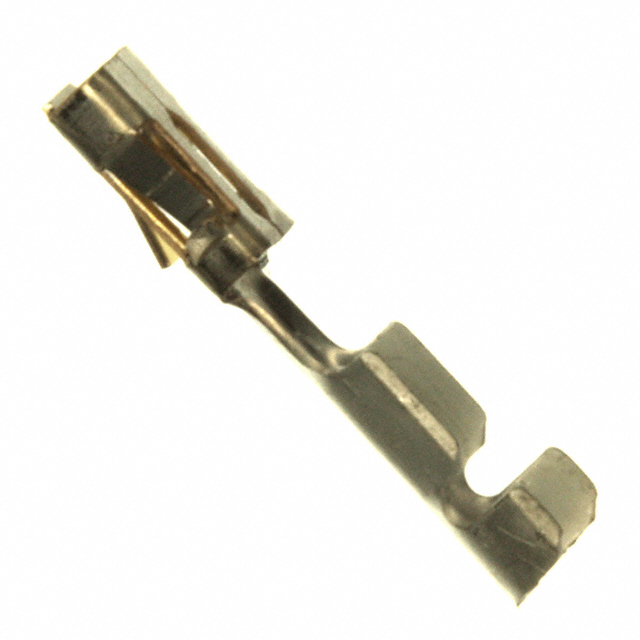

5-103171-5

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 760nm 金 22-26 AWG 压入式
供应商型号: N-5-103171-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 5-103171-5

5-103171-5概述


    产品简介


    Mod IV 接收器组件
    泰科电子(Tyco Electronics)推出的Mod IV接收器组件是AMP MODU互连系统的一部分。这些组件采用双行设计,中心间距为0.100 x 0.100英寸(2.54 x 2.54毫米),并且具有端到端堆叠功能。这些组件适用于垂直安装,广泛应用于需要高密度连接的应用场景。此外,这些接收器组件支持表面贴装技术(SMT),使其在现代化的电子设备制造中非常有用。

    技术参数


    | 参数名称 | 规格 |

    | 接触材料 | 磷青铜 |
    | 接触镀层A | 金(0.000030英寸,0.00076毫米)/锡/镍 |
    | 接触镀层B | 金(0.000010英寸,0.000254毫米)/锡/镍 |
    | 接触镀层C | 锡(0.000150-0.000300英寸,0.00381-0.00762毫米)/镍 |
    | 工作温度范围 | 接收器组件:-65°C至+125°C |
    插头:-65°C至+105°C |
    | 电压等级 | 250 VAC |
    | 电流等级 | 每个接触点最大3.0安培 |
    | 绝缘电阻 | 最小5000兆欧 |
    | 介质耐压 | 750 VAC |
    | 耐久性 | 至少200次循环 |

    产品特点和优势


    独特的功能和优势
    1. 高度集成的设计:双行设计和0.100英寸(2.54毫米)的中心线间距使得这些接收器组件可以实现高密度互连。
    2. 可靠的电气连接:金/锡双层镀层确保了可靠的电气接口。
    3. 增强的机械强度:通过加入金属固定夹,提供了良好的机械稳定性,并且能够提供在焊接过程中的预应力释放。
    4. 环境适应性强:宽广的工作温度范围和高绝缘电阻保证了在恶劣环境下的稳定性能。
    5. 认证合规:这些接收器组件已通过多项国际认证,如UL和CSA。

    应用案例和使用建议


    实际应用场景
    这些接收器组件非常适合应用于汽车电子、工业自动化、通信设备等领域,尤其是在需要高密度连接的场合。例如,在汽车电子设备中,这些接收器组件可以用于连接复杂的电子控制单元(ECU)。
    使用建议
    - 在安装过程中,建议使用与镀层相同的插头进行匹配,以确保最佳的电气性能。
    - 为了提高装配精度,使用金属固定夹可以显著改善引脚对齐。

    兼容性和支持



    兼容性和支持


    - 这些接收器组件支持与相应系列的插头兼容,确保了互连系统的整体可靠性。
    - 泰科电子提供了全面的技术支持和客户服务,包括产品选型指导和技术文档,帮助客户更好地利用这些产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:如何确定合适的插头?
    - 解决方案:请参考“匹配插头选择指南”,或者联系泰科电子技术支持获取更多指导。
    2. 问题:如何避免引脚弯曲?
    - 解决方案:确保正确的安装工具和安装方法,使用金属固定夹来增加机械稳定性。
    3. 问题:如何处理焊接过程中的气泡问题?
    - 解决方案:确保在焊接前进行充分的清洁和干燥处理,遵循推荐的焊接流程。

    总结和推荐


    综合评估
    这些Mod IV接收器组件展现了泰科电子在高密度互连系统方面的专业能力。它们具备优异的电气性能、机械稳定性和环境适应性,尤其适用于需要高可靠性的应用场合。综合考虑其多种功能和优势,我们强烈推荐这些接收器组件作为高密度互连解决方案的最佳选择。
    如果您有任何疑问或需要进一步的帮助,请随时联系泰科电子的技术支持团队。

5-103171-5参数

参数
触头镀层厚度 760nm
类型 Connector Headers and PCB Receptacles
线规 22-26 AWG
触头镀层
触头端接 压接
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

5-103171-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103171-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 5-103171-5 5-103171-5数据手册

5-103171-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3604 ¥ 3.0634
1000+ $ 0.3296 ¥ 2.8016
5000+ $ 0.2693 ¥ 2.2889
10000+ $ 0.2336 ¥ 1.9854
25000+ $ 0.2152 ¥ 1.8294
50000+ $ 0.1918 ¥ 1.63
库存: 6796
起订量: 300 增量: 1
