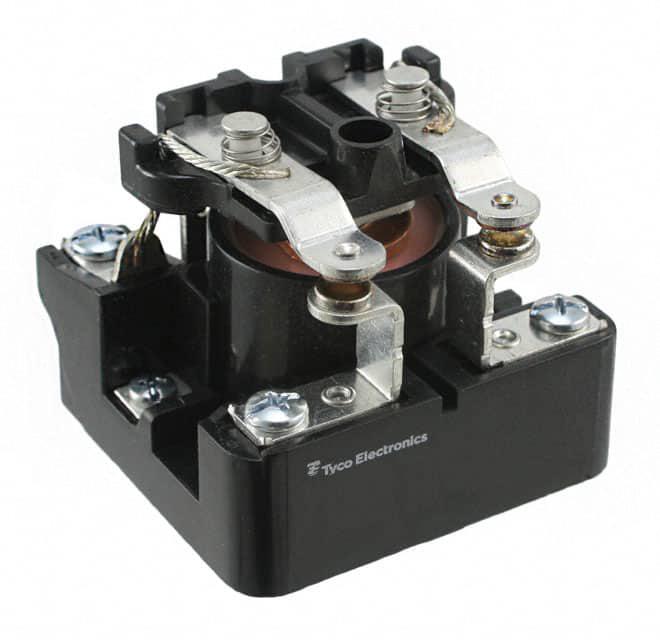

PRD-7AY0-24

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 底座安装,螺纹安装 63.3mm*63.8mm*63.75mm
供应商型号: N-PRD-7AY0-24
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 PRD-7AY0-24

PRD-7AY0-24概述

    PRD系列电源继电器技术手册

    产品简介


    PRD系列电源继电器是由Potter & Brumfield公司生产的一种通用型面板/插件式继电器。这款继电器主要用于工业控制和照明等领域,能够提供多种配置选项以满足不同应用需求。它的主要特点是具备高电流处理能力和多样化的接触材料选择,可以广泛应用于各种电气设备中。

    技术参数


    以下是PRD系列电源继电器的主要技术参数:
    - 额定电压: 交流125V至600V,直流125V至480V
    - 额定电流: 最大50A
    - 接触材料: 银合金(Ag)、银氧化镉(AgCdO)和钨(W)
    - 最小推荐接触负载: 1A,12VDC或12VAC
    - 初始接触电阻: ≤75mΩ
    - 初始电压降: ≤75mV
    - 操作频率: 每小时7200次
    - 动作/释放时间: 最大40/20ms
    - 接触寿命: 直流线圈:1×10^6次操作;交流线圈:5×10^5次操作
    - 绝缘耐压: 开路触点间:2000Vrms;触点和线圈间:2000Vrms;相邻触点间:2000Vrms
    - 绝缘电阻: 触点间:≥100MΩ
    - 工作温度范围: 交流线圈:-55°C至+45°C;直流线圈:-55°C至+80°C
    - 外壳材质: 符合欧盟RoHS/ELV、中国RoHS、REACH标准

    产品特点和优势


    PRD系列电源继电器具备以下显著优势:
    - 高电流处理能力: 可达50A的电流承载能力,适合于需要大电流的应用场合。
    - 多样化的接触材料: 提供不同的接触材料选择,以适应不同类型的负载和环境条件。
    - 高可靠性: 经过严格的测试和验证,确保在恶劣环境下仍能稳定运行。
    - 磁吹灭弧: 特殊设计可有效熄灭直流电弧,提高安全性和耐用性。
    - 环境友好: 材料符合环保要求,减少对环境的影响。

    应用案例和使用建议


    - 工业控制: PRD系列继电器广泛应用于工业控制系统中,如自动化生产线、工业机器人等。
    - 照明系统: 用于各类照明设备的控制,如商业照明和智能家居系统。
    - 使用建议:
    - 在高温或低温环境中使用时,需考虑散热和隔热措施。
    - 定期检查和维护,以确保长期稳定运行。
    - 注意选择合适的接触材料和安装方式,以匹配具体应用场景。

    兼容性和支持


    PRD系列电源继电器具有良好的兼容性,支持多种接线方式,如螺丝端子、快速连接端子和接线柱端子。制造商提供了详细的技术支持和维护服务,确保用户能够正确使用和维护这些设备。

    常见问题与解决方案


    - 问题: 继电器频繁跳闸
    - 解决方案: 检查负载是否超过额定值,调整或更换负载。
    - 问题: 接触不良
    - 解决方案: 清理接触面,确保良好接触。
    - 问题: 线圈损坏
    - 解决方案: 检查输入电压是否正常,更换损坏的线圈。

    总结和推荐


    总体而言,PRD系列电源继电器凭借其高电流处理能力、可靠的性能和多样化的应用,是一款非常值得推荐的产品。适用于工业控制和照明等多种场景。购买和使用前,建议详细阅读产品手册,以充分利用其优势并确保正确使用。

PRD-7AY0-24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 63.3mm*63.8mm*63.75mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

PRD-7AY0-24厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PRD-7AY0-24数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY PRD-7AY0-24 PRD-7AY0-24数据手册

PRD-7AY0-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
