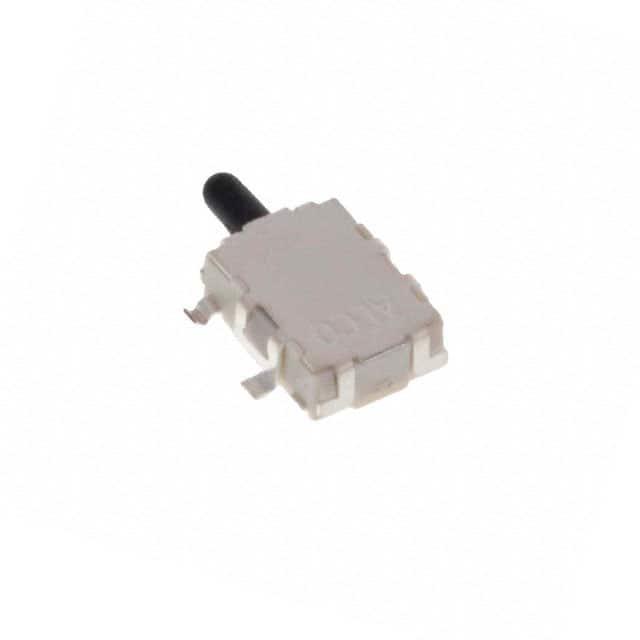

JJHH0UG200NOPMRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 1.5N 100000Cycles 100000Cycles 10mA(DC) 贴片安装,黏合安装
供应商型号: N-JJHH0UG200NOPMRTR
供应商: 云汉优选
标准整包数: 3000

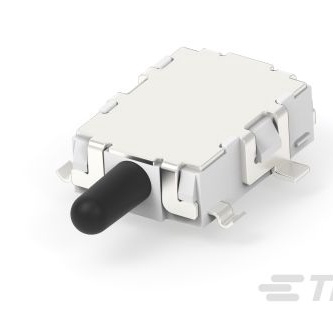

TE CONNECTIVITY 限位开关 JJHH0UG200NOPMRTR

JJHH0UG200NOPMRTR概述

    JJH SERIES – DETECTOR SWITCHES

    产品简介


    产品类型:
    TE Connectivity 的 JJ 系列检测开关旨在适应多种不同的应用场景,如汽车、仪器仪表、白色家电及电信行业。这些检测开关提供了多种安装方式,包括水平或垂直操作选项,以及Gull-winged、J-leaded 和 Through-Hole 安装形式。
    主要功能:
    检测开关是一种用于电子设备信号转换的装置,其特点是具有机械和电气特性的基本要求。该系列提供标准和高评级两种版本,能够满足不同应用的需求。
    应用领域:
    - 汽车行业
    - 仪器仪表
    - 白色家电
    - 电信行业

    技术参数


    | 参数 | 规格 |

    | 接触电流 | 10mA, 5VDC |
    | 接触电阻 | ≤1Ω |
    | 绝缘电阻 | ≥100MΩ @ 100VDC |
    | 耐压强度 | 100VAC/1分钟 |
    | 操作力 | ≤150gF(最大) |
    | 行程 | 2.0mm |
    | 使用寿命 | ≥100,000次循环 |
    | 工作温度范围 | -40℃至85℃ |
    | 存储温度范围 | -40℃至85℃ |

    产品特点和优势


    特点:
    - 精准检测触感
    - 极低轮廓高度:2.0mm
    - 易于导向:带有导柱
    - 可提供常开(NO)和常闭(NC)电路
    优势:
    - 符合RoHS标准
    - 无卤素且不含铅
    - 尺寸紧凑,适合多种应用

    应用案例和使用建议


    应用案例:
    - 笔记本电脑
    - 汽车音响系统检测
    - 烟雾探测器
    - 工业应用
    使用建议:
    - 在操作检测开关时确保周围环境清洁,避免灰尘和其他杂质影响性能。
    - 长时间存储超过6个月后需重新测试性能。
    - 在高温高湿环境下使用时,建议进行额外的耐温测试。

    兼容性和支持


    兼容性:
    - JJH 系列检测开关可以与其他电子元器件和设备兼容,尤其是在符合RoHS标准的场合。
    - 提供多种安装选项以适应不同的应用需求。
    支持和服务:
    - TE Connectivity 提供详尽的技术支持和售后服务,包括电话、电子邮件和在线聊天支持。
    - 推荐使用官方认证的焊接设备和工艺,以确保最佳的焊接效果。

    常见问题与解决方案


    常见问题及解决方案:
    | 问题 | 解决方案 |

    | 开关接触不良 | 确保焊接质量,检查焊点是否有虚焊现象。 |
    | 绝缘电阻低于规定值 | 检查是否存在受潮或污染,必要时更换新的开关。 |
    | 无法通过耐压测试 | 检查连接是否正确,确保设备处于正常状态。 |
    | 操作力过大 | 确认操作力度不超过规定值,调整机械结构。 |

    总结和推荐


    总结:
    - JJH 系列检测开关具备高可靠性、宽工作温度范围和易于操作的特点,使其适用于广泛的工业应用。
    - 产品设计紧凑,符合环保标准,非常适合现代电子设备的需求。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐使用 JJH 系列检测开关,尤其适用于对可靠性和性能有较高要求的应用场合。

JJHH0UG200NOPMRTR参数

参数
电流额定值 10mA(DC)
电气寿命 100000Cycles
机械寿命 100000Cycles
最小行程 -
操作力 1.5N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJHH0UG200NOPMRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJHH0UG200NOPMRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJHH0UG200NOPMRTR JJHH0UG200NOPMRTR数据手册

JJHH0UG200NOPMRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
