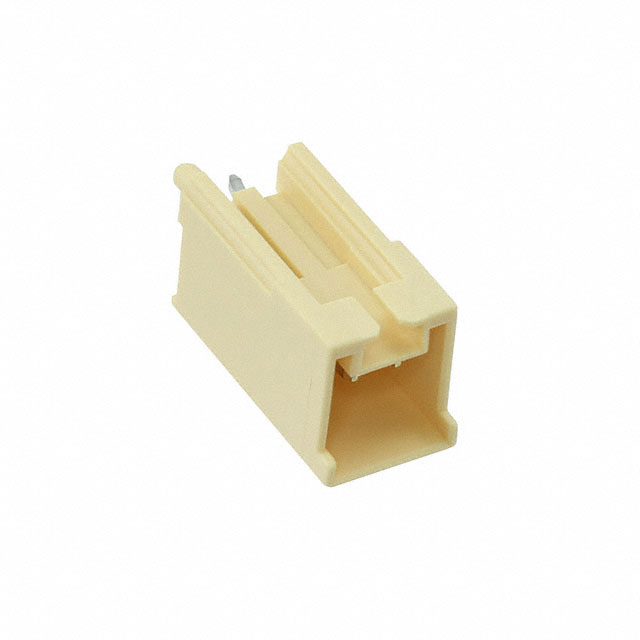

917722-4

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2.5mm 1 2pin 3A 锡 黄色 通孔安装 7.5mm(长度)*8.2mm(高度)
供应商型号: A125400-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 917722-4

917722-4概述

    电子元器件产品技术手册:2.5mm 信号双锁插头
    本文将详细介绍一款由TE Connectivity生产的2.5mm信号双锁插头(产品编号:917722-4),并提供该产品的技术参数、特点、应用案例、兼容性信息以及常见问题的解决方案。

    1. 产品简介


    这款插头属于垂直安装型PCB端子座(PCB Mount Header),具有2个位置、2.5mm(0.098英寸)中心线间距,为电线到板式连接系统。该插头采用全屏蔽设计,具备通过孔焊接方式,并配备了TE公司的AMP信号双锁系统。这种设计确保了在高密度电路板上的可靠连接和信号完整性。

    2. 技术参数


    - 产品类型:垂直安装型PCB端子座
    - 中心线间距:2.5mm(0.098英寸)
    - 位置数:2
    - 插头类型:全屏蔽
    - 接触面积:长度4.7mm(1.8英寸),接触面积镀层材料厚度0.8µm(31.49µin)
    - 最大接触电流:3A
    - 操作电压:250VAC
    - 操作温度范围:-30°C至105°C(-22°F至221°F)
    - 包装数量:300
    - 阻燃等级:UL 94V-0
    - 卤素含量:不低卤素,含Br或Cl > 900 ppm

    3. 产品特点和优势


    - 可靠性:采用双锁系统,提供额外的机械稳定性,防止意外断开。
    - 兼容性:与多种TE产品兼容,易于在不同电路板上集成。
    - 安全性:通过UL 94V-0阻燃认证,适用于高温和恶劣环境。
    - 环保性:符合欧盟RoHS、ELV和REACH指令,且不含SVHC,适合全球市场销售。

    4. 应用案例和使用建议


    这款插头广泛应用于工业自动化、电信设备和消费电子产品中。例如,在电机控制单元中,它可以用于实现电源和信号的可靠传输。为了优化使用效果,建议根据具体应用选择合适的焊锡工艺,并确保正确的插拔次数不超过设计标准,以延长产品寿命。

    5. 兼容性和支持


    - 兼容产品:TE Connectivity的其他相关系列插头和插座。
    - 支持信息:如需技术支持,可拨打+1 800 522 6752联系TE的技术支持团队。此外,该产品还提供了详细的产品文档和技术资料下载,便于用户深入了解和正确使用。

    6. 常见问题与解决方案


    - 问题一:插头难以插入
    - 解决方案:检查接触面积是否有污垢或氧化,必要时清洁后再进行插入。
    - 问题二:插头连接不稳定
    - 解决方案:确保双锁系统正确闭合,并检查接触面积是否有足够的镀层厚度。
    - 问题三:焊接时出现问题
    - 解决方案:使用推荐的焊锡工艺,并注意焊接温度不要超过265°C,避免对塑料件造成损害。

    7. 总结和推荐


    综上所述,这款2.5mm信号双锁插头凭借其高可靠性、兼容性和安全性,非常适合于多种应用场景。无论是工业控制还是消费电子领域,它都是理想的选择。我们强烈推荐使用这款产品,以确保您的电路板能够实现高效、稳定和安全的信号传输。
    如果您需要进一步的技术支持或咨询,欢迎随时联系TE Connectivity的客服团队。

917722-4参数

参数
防护等级 -
针脚数 2pin
触头镀层 - 配接
额定电流 3A
排数 1
触头镀层厚度 - 配接 -
间距-配接 2.5mm
颜色 黄色
类型 Header,Latch Holder
长*宽*高 7.5mm(长度)*8.2mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装

917722-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

917722-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 917722-4 917722-4数据手册

917722-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
