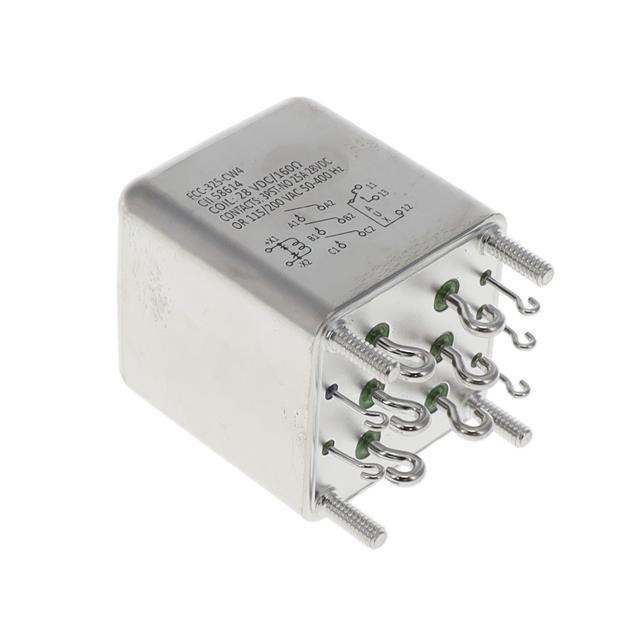

FCC-325-CW4

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 底座安装,焊接安装
供应商型号: 3766563
供应商: element14
标准整包数: 1
TE CONNECTIVITY 其他继电器 FCC-325-CW4

FCC-325-CW4概述

    # CII FC-325 系列继电器:全面解析

    产品简介


    CII FC-325系列继电器是专为航空航天、国防及海洋市场设计的紧凑型密封非锁存继电器。它具有双断点接触设计、全焊接结构和MS27418标准认证,能够在严苛环境下稳定运行。这些继电器在高负荷应用(如感应负载、电机和灯泡负载)中表现出色。

    技术参数


    机械/环境参数
    - 温度范围:-70°C 至 +125°C
    - 高度:80,000英尺
    - 正弦振动:10g/5至1000Hz
    - 冲击:50g/11ms
    电气参数
    - 海拔海平面时的介电强度:线圈至外壳:1250 VRMS;其他所有点:1500 VRMS
    - 80,000英尺(25,000米)时的介电强度:500 VRMS(所有点)
    - 绝缘电阻(初始):100 MΩ最小值
    - 接触电压降(额定电流时):初始值150 mV最大值;寿命后175 mV最大值
    操作参数
    - 操作时间(额定电压下):交流:25ms最大;直流:20ms最大
    - 释放时间(额定电压下):交流:50ms最大;直流:10ms最大
    - 弹跳时间(额定电压下):2ms最大
    结构特性
    - 密封结构
    - 腐蚀保护金属壳
    - 全焊接结构,无焊锡密封
    - 尺寸:1.5英寸立方体
    - 重量:0.452磅

    产品特点和优势


    CII FC-325系列继电器具有显著的优势,包括双断点接触设计,能够将负载分散到两个接触组上,从而减少磨损并延长继电器的使用寿命。此外,全焊接结构确保了高度的可靠性和稳定性。这些继电器能够在极端温度和环境中运行,适用于各种高要求的应用场景,例如航天系统、电源分配、燃料泵等。

    应用案例和使用建议


    应用案例
    - 发射系统
    - 电源分配
    - 燃料泵
    - 导航和控制系统
    - 飞机厨房/客舱设备
    - 武器系统
    - 地面支持设备
    使用建议
    为了最大化CII FC-325系列继电器的性能,建议进行定期检查和维护。特别是在极端环境条件下,应关注绝缘电阻的变化,并根据需要调整接线以确保最佳操作性能。此外,在启动和停止操作期间应注意监控弹跳时间,以防止过度磨损。

    兼容性和支持


    CII FC-325系列继电器具备多种配置选项,支持28V直流或115V交流线圈,并提供焊钩端子和端子块配置。通过TE的官方支持中心可以获取详细的技术文档和支持服务。TE技术支持团队可以通过电话或在线聊天提供实时帮助。

    常见问题与解决方案


    问题1:操作时间过长
    解决方案:检查电源电压是否符合规范,确保连接稳固并清洁。
    问题2:接触电压降过大
    解决方案:清理接触点,并确认绝缘电阻符合标准要求。
    问题3:释放时间不一致
    解决方案:调整线圈电流,确保操作和释放时间保持一致。

    总结和推荐


    综上所述,CII FC-325系列继电器以其卓越的性能、耐用性和广泛的应用范围成为航空、国防和海洋市场的理想选择。凭借其独特的双断点接触设计和全焊接结构,该系列继电器能够在极端环境下表现出色,适用于各类高负荷应用。强烈推荐在涉及恶劣条件的工程设计中使用此系列继电器。

FCC-325-CW4参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 盒装
