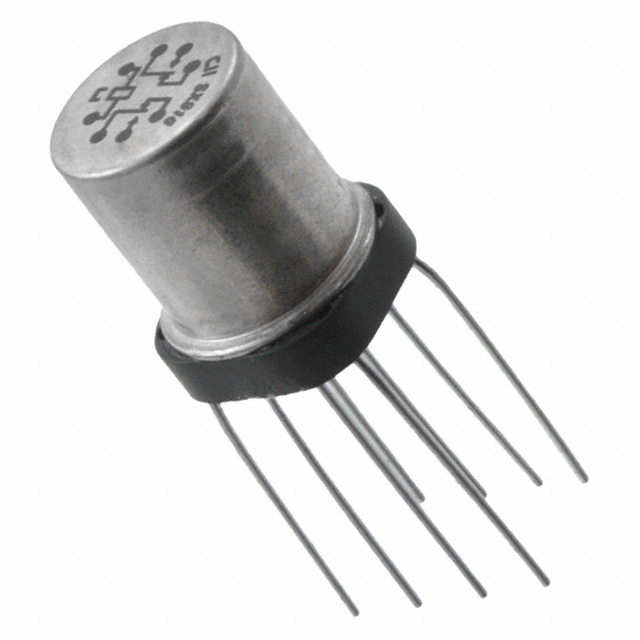

JMSC-26XPS

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 2ms 4ms 1A 28V 26.5V DPDT(2 Form C) 3.3KΩ 8mA 115V 通孔安装 9.4mm(长度)*9.53mm(高度)
供应商型号: JMSC-26XPS
供应商: Master
标准整包数: 1
TE CONNECTIVITY 信号继电器 JMSC-26XPS

JMSC-26XPS概述

    高性能低信号继电器产品技术手册

    产品简介


    本文将介绍三款高性能低信号继电器:MS系列、MSD系列及MSDD系列。这些继电器主要应用于需要高可靠性和高性能的电信、军事及工业自动化等领域。它们具有双极设计(Double Pole),能够承受较大的电应力,并且可以实现长期稳定运行。

    技术参数


    以下是三款继电器的主要技术参数:
    | 参数 | MS系列 | MSD系列 | MSDD系列 |
    ||
    | 接触额定值 | 1.0A @ 28Vdc | 1.0A @ 28Vdc | 1.0A @ 28Vdc |
    | 接触材料 | 金/铂/钯/银合金(镀金) | 金/铂/钯/银合金(镀金) | 金/铂/钯/银合金(镀金) |
    | 机械寿命 | 1百万次操作 | 1百万次操作 | 1百万次操作 |
    | 线圈电压范围 | 5-48Vdc | 5-48Vdc | 5-48Vdc |
    | 线圈功率 | 565mW @ 25°C | 565mW @ 25°C | 565mW @ 25°C |
    | 释放电压 | 约50%额定电压 | 约50%额定电压 | 约50%额定电压 |
    | 操作时间 | 4.0ms最大 | 4.0ms最大 | 4.0ms最大 |
    | 释放时间 | MS: 2.0ms最大 | MSD/MSDD: 7.5ms最大 | MSD/MSDD: 7.5ms最大 |

    产品特点和优势


    1. 高可靠性:三款继电器均采用密闭封装(Hermetically Sealed),确保在恶劣环境下也能保持稳定的电气性能。
    2. 高抗震和抗振动能力:具有较高的冲击和振动等级(如MS系列能承受30G振动和75G冲击),适用于工业现场和军用设备。
    3. 出色的射频开关性能:适合需要在高频率下工作的场合,如电信网络设备。

    应用案例和使用建议


    1. 电信行业:MS系列和MSD系列常用于交换机和路由器中的信号控制,确保通信的稳定性。
    2. 工业自动化:在自动化生产线中,这些继电器可用于精确控制电磁阀和电机。
    3. 军事装备:MSDD系列以其高可靠性和抗干扰能力,广泛应用于航空航天和军事设备中。
    使用建议:
    - 在选择继电器时,考虑应用场景的具体需求,如所需的接触电流、工作电压等。
    - 注意线圈电压的选择,以避免过高的功耗或无法正常工作的情况。

    兼容性和支持


    - 这些继电器兼容标准插座和电路板布局,便于集成到现有系统中。
    - TE Connectivity提供详尽的技术支持文档和客户支持热线,确保快速解决问题。

    常见问题与解决方案


    1. 继电器频繁故障:检查负载是否超出额定范围,调整至安全范围内。
    2. 接触不良:清洁接点,确保接触良好。
    3. 无法正常操作:检查电源电压是否符合要求,线圈连接是否正确。

    总结和推荐


    这三款继电器凭借其优异的电气性能和可靠的物理特性,在多种工业应用中表现出色。特别是MSDD系列,其额外的二极管抑制和保护功能使其在射频应用中更为优越。对于需要高可靠性的关键应用,我们强烈推荐使用这些继电器。如果你的应用场景对可靠性有严格要求,或者需要在复杂环境中工作,MS、MSD和MSDD系列无疑是最佳选择。

JMSC-26XPS参数

参数
绝缘 -
直流线圈电压 26.5V
插入损耗 -
负载电流额定值 -
最大开关电流 1A
交流线圈电压 -
线圈电阻 3.3KΩ
交流开关电压 115V
线圈电流 8mA
直流开关电压 28V
运行时间 4ms
释放时间 2ms
触头外形 DPDT(2 Form C)
长*宽*高 9.4mm(长度)*9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
