V23134-J1052-D642

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: Power Relay 12VDC 70A SPST-NO
供应商型号:
供应商:
标准整包数: 0
TE CONNECTIVITY 其他继电器 V23134-J1052-D642

V23134-J1052-D642概述


    产品简介

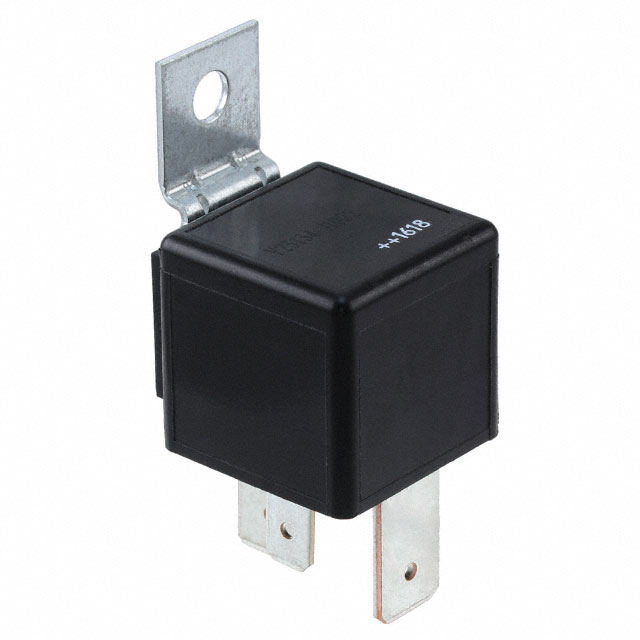

    产品名称:Power Relay F7
    产品类型:插件式Maxi ISO继电器
    主要功能:用于汽车应用中的功率控制,适用于电流高达70A的应用场景。
    应用领域:例如ABS控制、冷却风扇、能量管理、发动机控制、加热前挡风玻璃、点火系统、各种灯具(前灯、尾灯、雾灯)和主开关/供电继电器等。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 12VDC, 24VDC |
    | 额定接触负载 | 1A @ 5VDC |
    | 接触材料 | 银基 |
    | 最大连续电流 | 23°C 下 70A,85°C 下 50A,125°C 下 30A |
    | 最大闭合电流 | 240A |
    | 最大分断电流 | 70A(12VDC),25A(24VDC),40A(24VDC) |
    | 最大短时电流 | 1.35 x 50A, 1800s;2.00 x 50A, 5s;3.50 x 50A, 0.5s;6.00 x 50A, 0.2s |
    | 绝缘强度 | 500Vrms |
    | 操作/释放时间 | 7ms/2ms |
    | 机械耐久性 | >1x10^6 次操作 |
    | 环境温度范围 | -40°C 到 125°C |

    产品特点和优势


    - 高可靠性:接触材料采用银基材料,确保长期可靠运行。
    - 高载流能力:最大连续电流可达70A,适合高功率应用。
    - 定制化服务:提供定制化版本,如不同接触间隙、集成组件、标记颜色等。
    - 广泛的环境适应性:具备优良的耐振动和冲击性能,可在恶劣环境下正常工作。
    - 环保合规:符合RoHS/ELV标准,保证产品环保合规。

    应用案例和使用建议


    应用案例
    - ABS控制系统:Power Relay F7 可以在ABS控制系统中作为电源开关,确保在车辆紧急制动时提供稳定的电流输出。
    - 冷却风扇控制:该继电器可以用于冷却风扇的控制,实现温度调节,提高散热效率。
    使用建议
    - 负载平衡:确保每个继电器的最大负载不超过其额定值,以避免过热和损坏。
    - 安装位置:选择通风良好的位置安装继电器,确保良好的散热效果。
    - 连接稳固:确保接线端子的连接稳固,防止接触不良引发故障。

    兼容性和支持


    - 兼容性:Power Relay F7 可与多种标准接口(如ISO 8092-1)兼容,便于安装和更换。
    - 厂商支持:TE Connectivity提供详尽的技术支持文档和应用指南,帮助用户正确使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器操作不稳定 | 检查接线端子连接是否松动,确保接线牢固。 |
    | 连续操作导致过热 | 降低负载电流,增加散热措施,如加装散热片。 |
    | 继电器寿命较短 | 检查工作环境温度是否过高,必要时更换为更高耐温等级的产品。 |

    总结和推荐


    总结:Power Relay F7 是一款专为汽车应用设计的高性能继电器,具有高可靠性、高载流能力和广泛的环境适应性。它广泛应用于各类汽车控制系统中,如ABS控制、冷却风扇和能源管理等。
    推荐:鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用Power Relay F7 在需要高功率、高可靠性的汽车系统中。同时,其定制化选项也为特殊应用提供了极大的灵活性。

V23134-J1052-D642参数

参数
继电器类型 -
开关功能 -
长*宽*高 25.9mm*25.9mm*24.9mm
安装方式 底座安装,通孔安装
零件状态 在售
包装方式 盒装,散装

V23134-J1052-D642厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23134-J1052-D642数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23134-J1052-D642 V23134-J1052-D642数据手册

V23134-J1052-D642封装设计

查看详情并下载
Symbol
Footprint
3D Model
