JWD-172-1

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-JWD-172-1
供应商: 云汉优选
标准整包数: 1

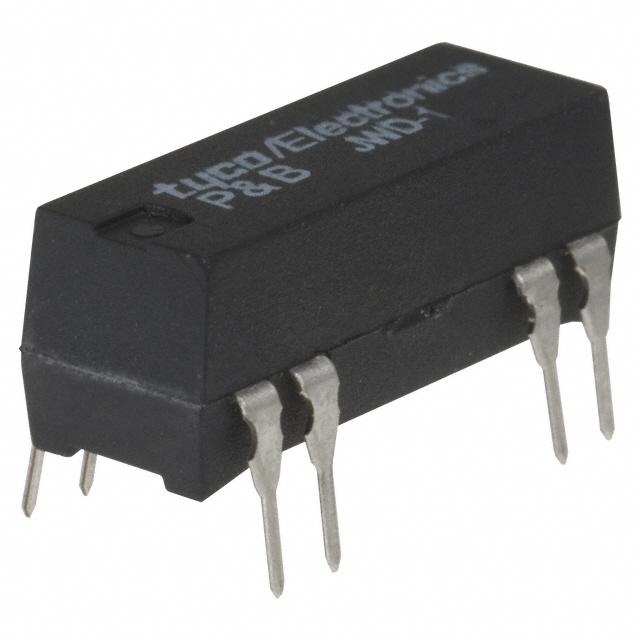

TE CONNECTIVITY 磁簧开关 JWD-172-1

JWD-172-1概述

    # JWD/JWS 系列继电器技术手册

    1. 产品简介


    JWD/JWS 系列继电器是基于干簧管技术的信号继电器,具有紧凑的设计和高可靠性。这些继电器适用于多种不同的应用领域,包括电信、测量与控制、自动化测试设备、安防系统和医疗设备。JWD系列采用双排直插封装(DIP),而JWS系列则采用单排直插封装(SIP)。

    2. 技术参数


    | 参数 | 值 |

    | 接触类型 | 1 form A (NO), 1 form B (NC), 1 form C (CO), 2 form A (NO) |
    | 额定电压 | 20VDC(1 form A, 1 form B, 2 form A),10VDC(1 form C) |
    | 最大切换电压 | 100VDC(1 form A, 1 form B, 2 form A),28VDC(1 form C) |
    | 额定电流 | 500mA(1 form A, 1 form B, 2 form A),500mA, 10VDC(1 form C) |
    | 切换功率 | 10W(1 form A, 1 form B),3W(1 form C) |
    | 接触材料 | 钌 |
    | 最低推荐接触负载 | 10mV, 10mA |
    | 最小切换电压 | 10mV |
    | 操作频率 | 100Hz |
    | 电气耐久性 | 最大20×10^6次操作(取决于负载) |
    | 线圈电压范围 | 5至24VDC |
    | 最大线圈温度 | 105°C |
    | 热阻 | 约100°C/W |
    | 线圈绝缘系统 | UL Class A |

    3. 产品特点和优势


    - 低成本:JWD/JWS系列继电器设计精简,成本低廉,具有较高的性价比。
    - 高可靠性:采用干簧管技术,可靠性高,适应恶劣的工作环境。
    - 多样化配置:提供多种形式的接触配置(如1 form A, 1 form B, 1 form C),满足不同需求。
    - 环境适应性强:能在广泛的环境温度范围内(-35°C到+85°C)稳定工作,并且具备良好的振动和冲击防护能力。
    - 兼容性强:易于与其他电路和设备集成。

    4. 应用案例和使用建议


    应用案例
    - 电信行业:用于电话交换机、光纤通信设备等场合。
    - 医疗设备:可用于心电图仪、监护仪等需要高精度测量的设备。
    - 自动化测试设备:在测试仪器中实现自动化的开关控制。
    使用建议
    - 在选择合适的型号时,应注意继电器的额定电压和电流,确保符合实际应用的需求。
    - 为了提高继电器的使用寿命,建议在开关过程中避免频繁的断开和闭合操作。
    - 为保证长期稳定的性能,可以在安装过程中采取适当的电磁屏蔽措施。

    5. 兼容性和支持


    JWD/JWS系列继电器与常见的PCB焊点兼容,支持波峰焊接和浸湿清洗。制造商提供了全面的技术支持和服务,确保用户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    - 问题:继电器出现接触不良的情况。
    - 解决方案:检查接触电阻,确保接线正确并清洁所有连接点。
    - 问题:线圈无法正常启动。
    - 解决方案:确认电源电压是否在额定范围内,检查线路连接是否有误。
    - 问题:继电器发出异常声音。
    - 解决方案:确认继电器是否正确安装,检查是否有外部干扰影响。

    7. 总结和推荐


    JWD/JWS系列继电器以其可靠的性能、多样化的接触类型和广泛的应用领域,在多个行业中展现出了强大的竞争力。推荐此系列继电器用于需要高可靠性的场合,尤其是在空间有限的环境中。总体而言,这是一款值得信赖的高性能产品。

JWD-172-1参数

参数
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
长*宽*高 19.56mm(长度)*8.22mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

JWD-172-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
