35026R8FT

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 6.8Ω ±1% 2W ±200ppm/℃ 2010 贴片安装 5mm*2.5mm*1.2mm
供应商型号: 279-35026R8FT
供应商: Mouser
标准整包数: 1

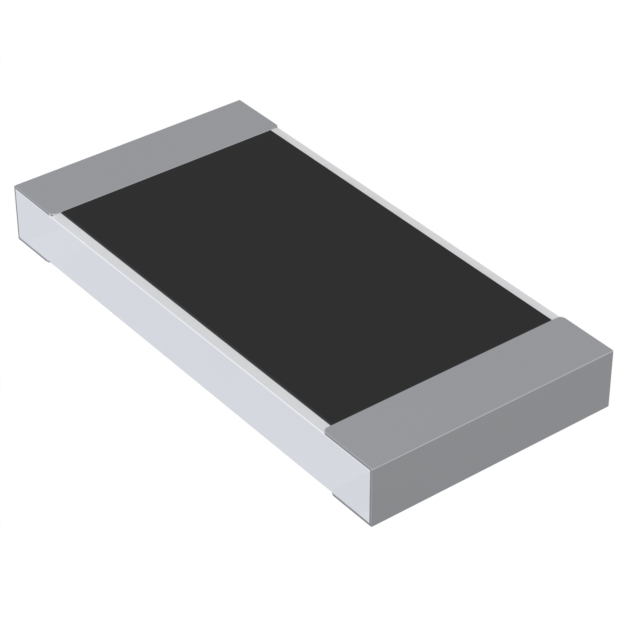

TE CONNECTIVITY 贴片电阻 35026R8FT

35026R8FT概述

    # TE Connectivity 3502系列高功率贴片电阻技术手册

    产品简介


    TE Connectivity推出的3502系列高功率贴片电阻是专为自动化放置而设计的厚膜高功率器件,其姊妹型号为广受欢迎的3522系列。这款电阻适用于多种应用场合,并且在供货时以每卷2000个的标准包装提供。其表面处理采用无光泽Sn(锡)覆盖Ni(镍)阻挡层。3502系列的电阻值范围为1Ω至10MΩ,能够在高达155°C的工作温度下运行,具有出色的温度稳定性和可靠性。

    技术参数


    以下是3502系列高功率贴片电阻的关键技术参数:
    - 额定功率:在70°C时为2W
    - 电阻值范围:1Ω至10MΩ
    - 电阻容差:±1%,±5%
    - 温度系数(TCR):
    - 1Ω~10Ω ≤ ±100ppm/℃
    - 10.1Ω~10MΩ ≤ ±100ppm/℃
    - 最大工作电压:200V
    - 最大过载电压:500V
    - 击穿电压:500V
    - 操作温度范围:-55°C至155°C
    - 封装尺寸:2010封装(5.00±0.10mm x 2.50±0.15mm x 1.10±0.10mm)

    产品特点和优势


    特点:
    - 适用于自动化放置:可以实现大规模自动化生产,提高生产效率。
    - 广泛的应用范围:适用于各种应用场合,包括汽车、通信、消费电子等领域。
    - 高性能:能够在极端环境下保持良好的性能稳定性。
    优势:
    - 高可靠性:通过严格的测试标准,确保长期稳定运行。
    - 环境友好:符合欧盟RoHS、PAHs和PFOS指令,并且无卤素。

    应用案例和使用建议


    应用案例:
    - 汽车电子:在发动机控制系统中作为高精度传感器电阻使用。
    - 通信设备:用于电源管理系统中的分压电阻。
    - 消费电子:在平板电脑和智能手机等设备中作为稳压电路中的关键组件。
    使用建议:
    - 在高温环境下使用时,请注意散热设计,以避免因过热导致的性能下降。
    - 高湿度环境下使用时,请确保良好密封,防止湿气进入影响性能。
    - 需要定期进行性能检测和维护,确保长期稳定运行。

    兼容性和支持


    兼容性:
    - PCB设计:适用于四层PCB设计,外层铜箔厚度为2oz,内层铜箔厚度为4oz。
    - 焊接工艺:可进行波峰焊和回流焊,具体焊接参数见技术手册。
    支持:
    - 技术支持:如需更多帮助,可通过电子邮件、电话或在线聊天联系技术支持。
    - 维护信息:建议存储在温度为25°C ± 10°C、相对湿度为60%RH ± 10%RH的环境中,且避免直接阳光照射和盐雾腐蚀。

    常见问题与解决方案


    1. 问题:电阻在高温环境下工作不稳定。
    - 解决方案:确保良好的散热设计,或者选择更高额定功率的型号。
    2. 问题:电阻在湿度环境中性能下降。
    - 解决方案:使用防潮密封材料,或者将电阻安装在干燥通风的位置。
    3. 问题:焊接过程中出现虚焊或短路现象。
    - 解决方案:严格按照焊接工艺参数进行焊接,并在焊接后进行检查和维修。

    总结和推荐


    综上所述,TE Connectivity的3502系列高功率贴片电阻凭借其高性能、高可靠性和环境友好的特性,在众多应用场景中表现出色。它不仅适用于汽车电子、通信设备和消费电子产品等多种场合,还具备良好的兼容性和厂家提供的技术支持,是一款值得推荐的产品。如果您正在寻找一款可靠的高功率贴片电阻,3502系列无疑是您的理想选择。

35026R8FT参数

参数
电阻值 6.8Ω
精度 ±1%
额定功率 2W
温度系数 ±200ppm/℃
长*宽*高 5mm*2.5mm*1.2mm
通用封装 2010
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

35026R8FT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

35026R8FT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 35026R8FT 35026R8FT数据手册

35026R8FT封装设计

查看详情并下载
Symbol
Footprint
3D Model
