KUEP-7D15-24

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 10ms 15ms 10A 150V(Max) 24V DPST-NO(2 Form A) 320Ω 75mA 150V@DC 支架安装,通孔安装 38.9mm*35.7mm*48.4mm
供应商型号: ET-4445041
供应商: 海外现货
标准整包数: 1

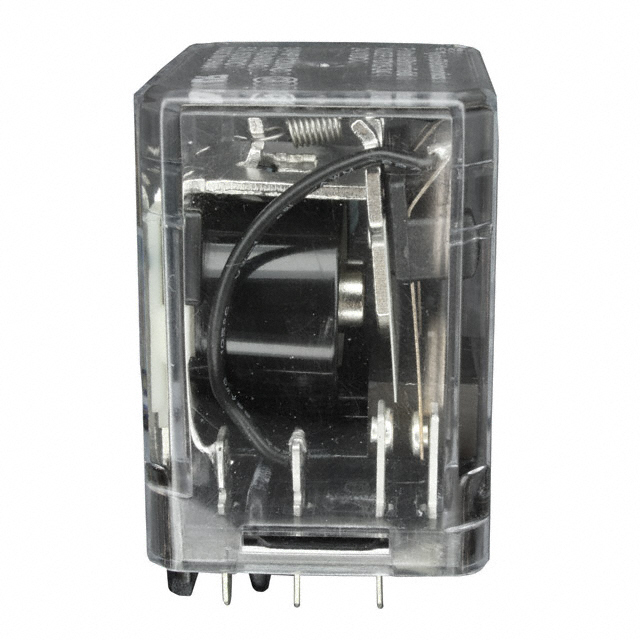

TE CONNECTIVITY 信号继电器 KUEP-7D15-24

KUEP-7D15-24概述

    通用继电器技术手册:KUEP系列面板插件式继电器

    产品简介


    KUEP系列面板插件式继电器是一种广泛应用于工业控制领域的通用继电器。它具有多种型号,包括单极和双极版本,适用于直流和交流电压。该系列产品因其坚固耐用的设计、可靠的性能和多样化的应用而备受推崇。其主要应用领域包括工业自动化控制、机械设备控制和家用电器控制。

    技术参数


    - 线圈数据
    - 线圈电压范围:5至125VDC,6至240VAC
    - 线圈绝缘系统:UL Class B
    - 线圈电阻(一极):
    - 5VDC:3.75Ω ± 10%,1.2W
    - 12VDC:9.0Ω ± 10%,1.2W
    - 24VDC:18.0Ω ± 10%,1.25W
    - 线圈电阻(二极):
    - 5VDC:3.75Ω ± 10%,1.8W
    - 12VDC:9.0Ω ± 10%,1.8W
    - 24VDC:18.0Ω ± 10%,1.8W
    - 线圈额定电流(一极):
    - 6VAC:5.1Ω ± 15%,2VA
    - 12VAC:10.2Ω ± 15%,2VA
    - 线圈额定电流(二极):
    - 6VAC:5.1Ω ± 15%,4.2VA
    - 12VAC:10.2Ω ± 15%,18VA
    - 绝缘数据
    - 初始介电强度:
    - 接触间:1200Vrms
    - 接触与线圈间:2200Vrms
    - 相邻接触间:2200Vrms
    - 初始绝缘电阻:100MΩ
    - 接触数据
    - 额定电压:150VDC
    - 额定电流:10A
    - 接触材料:AgCdO、AgSnOInO
    - 最小推荐接触负载:300mA,12VDC
    - 操作频率:360次/小时
    - 机械耐久性
    - 机械操作寿命:1000万次
    - 其他数据
    - 重量:85g
    - 封装:每托盘25个,每箱150个
    - 工作温度范围:
    - 直流线圈:-45°C 至 70°C
    - 交流线圈(一极):-45°C 至 55°C
    - 交流线圈(二极):-45°C 至 45°C

    产品特点和优势


    KUEP系列面板插件式继电器具备以下特点和优势:
    - 磁吹设计:确保高可靠性,延长使用寿命。
    - 多种安装方式:提供多种安装选项,适用于不同应用场合。
    - 指示灯可选:便于监控继电器状态。
    - 广泛的适用电压范围:适应多种电压等级,方便灵活选择。
    - 卓越的绝缘性能:在恶劣环境下仍能保持可靠工作。

    应用案例和使用建议


    KUEP系列继电器广泛应用于工业控制领域,例如电动机控制、电源开关、安全控制系统等。使用时应注意以下几点:
    - 在接线过程中确保接线正确,避免短路。
    - 注意工作环境温度,避免过热导致设备损坏。
    - 选择合适的电压等级,以确保安全运行。

    兼容性和支持


    KUEP系列继电器与多种配件兼容,如DIN插座、轨道安装插座等。此外,TE Connectivity公司提供技术支持和售后服务,确保客户获得最佳使用体验。

    常见问题与解决方案


    - 问题1:继电器频繁跳闸
    - 解决方法:检查接线是否正确,确保接头接触良好;调整负载大小,避免过载。
    - 问题2:接触不良
    - 解决方法:清洁接触点,确保无氧化物或其他杂质;重新调整接触压力。

    总结和推荐


    综上所述,KUEP系列面板插件式继电器是一款高性能、多功能的通用继电器,适用于各种工业应用场景。其优异的电气性能和可靠的机械结构使其成为众多应用的理想选择。强烈推荐在需要稳定、高效控制的应用中使用这款产品。

KUEP-7D15-24参数

参数
交流开关电压 150V@DC
最大开关电流 10A
线圈电阻 320Ω
绝缘 -
负载电流额定值 -
交流线圈电压 -
释放时间 10ms
插入损耗 -
运行时间 15ms
线圈电流 75mA
直流线圈电压 24V
直流开关电压 150V(Max)
触头外形 DPST-NO(2 Form A)
长*宽*高 38.9mm*35.7mm*48.4mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

KUEP-7D15-24厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KUEP-7D15-24数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY KUEP-7D15-24 KUEP-7D15-24数据手册

KUEP-7D15-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
