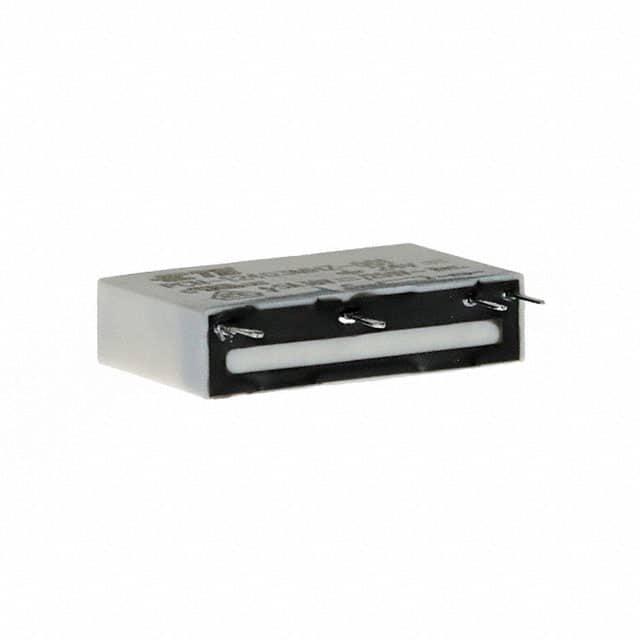

3-1461491-8

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: OEG PCN 24VDC 薄型继电器是一款 3A 电源 PCB 继电器,拥有 1 个电极、1 Form A(NO 端子)。智能设计、结构和现场自动化制造工艺可节省成本和空间,降低功耗并提高可靠性
供应商型号: JY-3-1461491-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他开关 3-1461491-8

3-1461491-8概述


    产品简介


    本文介绍的是TE Connectivity公司生产的低功率印刷电路板继电器(Low Power PCB Relays),型号为PCN(H)。这些继电器采用紧凑型设计,适用于广泛的应用场景。它们主要具备一个单刀单掷(SPST)的常开(NO)触点,可以承载最大5安培的切换电流。这款继电器是工业自动化、温度控制、输入输出模块(I/O模块)等领域的重要选择。

    技术参数


    以下是该继电器的主要技术参数:
    | 参数 | 值 |

    | 接触形式 | 1 Form A (NO) |
    | 额定电压 | 250VAC / 30VDC |
    | 最大切换电压 | 277VAC / 125VDC |
    | 额定电流 | 3A / 5A |
    | 最大连续电流 | 5A |
    | 断开能力 | 750VA (3A) / 1250VA (5A) |
    | 接触材料 | AgNi, 金镀层 |
    | 初始接触电阻 | 30mΩ (PCN), 100mΩ (PCNH) |
    | 操作频率(负载情况) | 10 / 300次/分钟 |
    | 额定操作电压范围 | 3VDC - 24VDC |
    | 操作功耗(标准版) | 120mW |
    | 灵敏线圈版本功耗(低功耗版) | 100mW |
    | 高性能线圈版本功耗(高性能版) | 180mW |
    | 工作温度范围 | -40°C至85°C |

    产品特点和优势


    这款继电器具有以下独特功能和优势:
    - 紧凑设计:仅5毫米宽,适合高密度电路板布局。
    - 无镉接触:环保且安全。
    - 抗爆版本:符合ANSI/ISA-12.12.01标准,可应用于防爆环境。
    - 多种电压选项:提供3VDC到24VDC的不同操作电压版本。
    - 耐用性:提供超百万次的操作寿命,保证长期稳定运行。
    - 阻燃材料:符合RoHS标准,确保使用安全。
    - 高性能:具有较高的断开能力和接触稳定性。

    应用案例和使用建议


    典型应用场景
    - 可编程逻辑控制器(PLC):这类继电器被广泛用于各种控制系统中,提供可靠的电气隔离和信号转换。
    - 温度控制:作为温控系统的开关元件,确保精确控制。
    - 输入输出模块(I/O模块):用于工业自动化设备的数据采集和控制信号传递。
    使用建议
    - 布局优化:考虑到其紧凑尺寸,应合理规划电路板上的布局,避免因空间不足导致的安装问题。
    - 防爆环境:如需在易爆环境中使用,建议选择抗爆版本,以确保安全可靠。
    - 负载考虑:使用前需明确了解具体的工作电流和电压,以匹配合适的继电器版本。

    兼容性和支持


    - 兼容性:这些继电器与市场上主流的PLC系统和其他控制系统高度兼容,无需额外适配器。
    - 技术支持:TE Connectivity公司提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这些继电器。

    常见问题与解决方案


    常见问题及解决方法
    1. 继电器不响应:
    - 解决方法:检查输入电压是否在额定范围内,确认接线正确无误。

    2. 接触电阻过高:
    - 解决方法:清洁继电器接点,确保无氧化或污染物干扰。

    3. 过热现象:
    - 解决方法:确保良好的散热条件,避免长时间过载运行。

    总结和推荐


    综上所述,TE Connectivity公司的低功率印刷电路板继电器(PCN(H)系列)是一款高品质的产品,特别适用于需要紧凑设计和高可靠性要求的应用场景。其独特的无镉接触和多种防护特性使其在市场上具备较强的竞争力。鉴于其优越的性能和广泛的适用范围,我们强烈推荐在工业自动化、温度控制等项目中选用此款继电器。

3-1461491-8参数

参数
开关功能 -
开关配置 SPST
电流额定值 -
电压额定值 277V(AC)
电气寿命 -
长*宽*高 20mm*5mm*5mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

3-1461491-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1461491-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 3-1461491-8 3-1461491-8数据手册
