OZ-SH-124D,294

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 DIP 通孔安装 29.2mm*12.8mm*20.6mm
供应商型号: JY-OZ-SH-124D,294
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 OZ-SH-124D,294

OZ-SH-124D,294概述

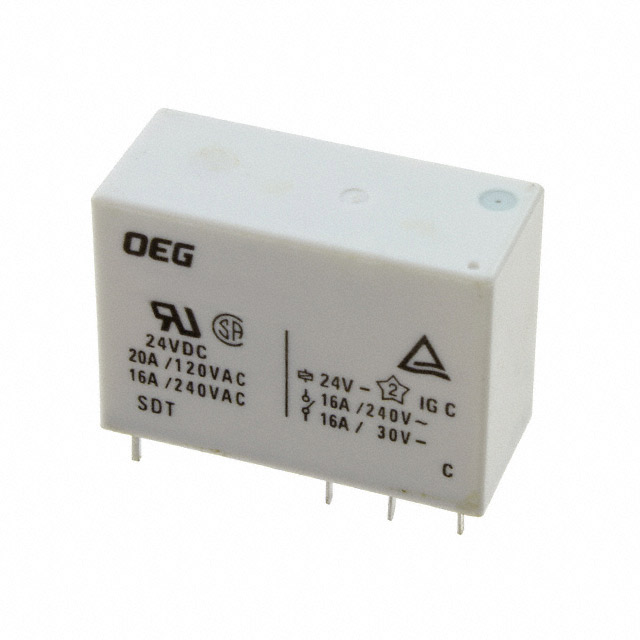

    16A Miniature Power PCB Relay (OZ/OZF Series)

    产品简介


    16A Miniature Power PCB Relay是适用于家用电器、HVAC系统和办公机械的一款高性能继电器。此款继电器具备两个接触点配置:1个单极单掷常开(SPST-NO)和1个单极双掷(SPDT),能够提供可靠的电力控制解决方案。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 见尺寸图 |
    | 额定电流 | 16A @ 240VAC (电阻负载) |
    | 绝缘等级 | UL 508, CSA, TUV |
    | 工作电压 | 5VDC - 48VDC |
    | 最大切换功率 | 3,850VA |
    | 接触材料 | Ag合金 (SPDT), AgSnO (SPST-NO) |
    | 切换频率 | 最大300次/分钟 (空载),30次/分钟 (额定负载) |
    | 最大操作电压 | 70%至75%额定电压 |
    | 最大释放电压 | 5%额定电压 |
    | 操作时间 | OZ-D: 15ms max, OZ-L: 20ms max |
    | 释放时间 | 8ms max |
    | 温度范围 | -30°C至+105°C |
    | 环境湿度 | 20%至85%RH (非凝结状态) |
    | 振动 | 10Hz至55Hz,1.5mm双幅振动 |
    | 冲击 | 1000m/s² (100G约) |

    产品特点和优势


    - 高可靠性:通过UL 508, CSA和TUV认证,确保在各种复杂环境中稳定运行。
    - 多用途设计:提供1个SPST-NO和1个SPDT接触点,满足不同应用需求。
    - 环境适应性强:能承受较宽的工作温度范围和环境湿度,适合工业应用。
    - 快速响应:操作时间短,释放时间快,提高系统的反应速度。
    - 清洁选项:提供密封版本,方便浸入式清洗。

    应用案例和使用建议


    - 家用电器:如洗衣机和空调控制系统中,提供精确的电力控制。
    - 办公机械:为打印机、复印机等办公设备提供可靠的电力控制。
    - HVAC系统:用于空调和供暖系统的开关控制,保证设备安全高效运行。
    使用建议:
    - 在选择和安装时,请务必考虑其工作环境的湿度和温度条件。
    - 定期检查连接点,确保接触良好,避免因接触不良导致的问题。
    - 对于高频率切换的应用,建议定期进行维护和检查。

    兼容性和支持


    本产品与其他标准电子元件兼容,适用于大多数PCB布局。技术支持请联系厂商或授权分销商获取相关资料和支持文档。

    常见问题与解决方案


    1. 问题:继电器操作不稳定
    - 解决方案:检查工作电压是否在额定范围内,调整电源电压。
    2. 问题:释放时间长
    - 解决方案:检查是否有外部干扰或接线错误,必要时重新布线。
    3. 问题:接触不良
    - 解决方案:清洁接触面,确保接触良好,或者更换新的接触材料。

    总结和推荐


    16A Miniature Power PCB Relay凭借其高度可靠的设计和广泛的应用领域,在市场上具有较高的竞争力。适用于各种家用电器、HVAC系统和办公机械。对于需要高效且可靠电力控制的应用,这款继电器是一个理想的选择。强烈推荐在设计和制造过程中选用这款产品。

OZ-SH-124D,294参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29.2mm*12.8mm*20.6mm
通用封装 DIP
安装方式 通孔安装
零件状态 最后售卖
包装方式 管装

OZ-SH-124D,294厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OZ-SH-124D,294数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OZ-SH-124D,294 OZ-SH-124D,294数据手册

OZ-SH-124D,294封装设计

查看详情并下载
Symbol
Footprint
3D Model
