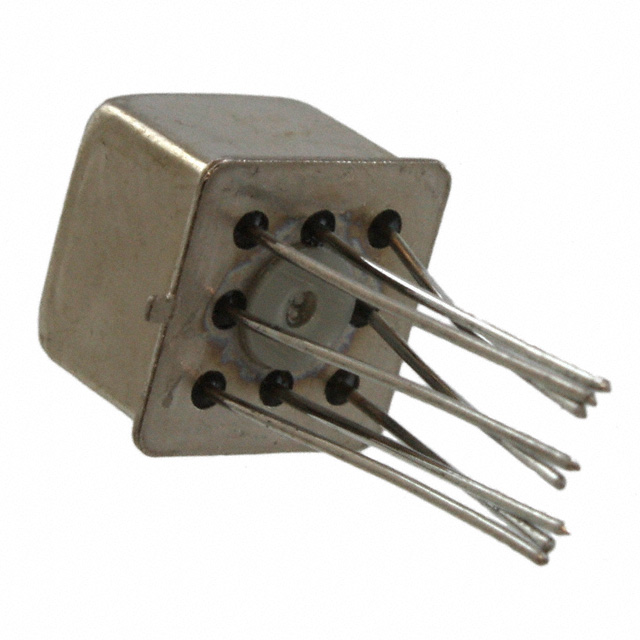

JMGACDD-26LW

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 2ms 1A 28V(Nom) 26.5V DPDT(2 Form C) 1.56KΩ 16.99mA 115V DIP 通孔安装 9.4mm(长度)*9.4mm(高度)
供应商型号: JMGACDD-26LW
供应商: Master
标准整包数: 1
TE CONNECTIVITY 信号继电器 JMGACDD-26LW

JMGACDD-26LW概述

    高品质电子元器件技术手册

    1. 产品简介


    CII低信号继电器是高可靠性电控开关的一种,适用于各种电力系统和自动化控制设备。这类继电器分为三种型号:MGA、MGAD和MGADD,均采用标准0.100英寸栅格设计。它们具有优良的电气特性和环境适应能力,能够在严苛的工作环境中保持稳定运行。

    2. 技术参数


    | 参数 | MGA | MGAD | MGADD |
    ||
    | 接触额定值 | 1.0 A @ 28 Vdc | 250 mA @ 115 Vac| 30 µA @ 50 mVdc |
    | 触点材料 | 金/铂/钯/银(镀金)| 金/铂/钯/银(镀金)| 金/铂/钯/银(镀金)|
    | 触点电阻 | < 100毫欧姆 | < 100毫欧姆 | < 100毫欧姆 |
    | 机械寿命 | 1百万次操作 | 1百万次操作 | 1百万次操作 |
    | 线圈电压 | 5至26.5 Vdc | 5至26.5 Vdc | 5至26.5 Vdc |
    | 工作温度范围 | -65°C 至 +125°C | -65°C 至 +125°C | -65°C 至 +125°C |
    | 振动耐受性 | 30 G’s,10至3000 Hz | 30 G’s,10至3000 Hz | 30 G’s,10至3000 Hz |

    3. 产品特点和优势


    - 密封性:继电器内部采用全密封设计,确保在恶劣环境下的长期稳定性。
    - 高强度耐震:能够承受高达30G的振动冲击,以及75G的撞击冲击。
    - 快速响应:MGA、MGAD、MGADD型号继电器的接通时间不超过2ms,断开时间不超过4ms。
    - 广泛适用性:适用于多种电压和电流需求的应用场景,如航空航天、医疗设备和工业自动化控制系统等。

    4. 应用案例和使用建议


    CII低信号继电器可用于各种工业控制场合,例如工厂自动化生产线上的控制系统。在使用时,需要根据实际应用场景选择合适的线圈电压和接触类型。建议用户详细阅读产品手册并咨询供应商,以确保正确安装和使用。

    5. 兼容性和支持


    这些继电器的设计符合MIL-R-39016/17/18/19标准,并通过了相关质量认证。TE Connectivity为全球客户提供全面的技术支持和服务网络,确保用户在购买和使用过程中获得必要的帮助和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器接通时间长 | 检查线圈电压是否正常 |
    | 触点接触不良 | 清洁触点并重新测试 |
    | 长期使用后性能下降 | 更换已达到使用寿命极限的继电器 |
    | 在高频环境下频繁跳闸 | 检查线圈驱动电路是否存在问题,或更换更高频型号|

    7. 总结和推荐


    CII低信号继电器凭借其高性能和高可靠性,在众多行业中得到了广泛应用。其具备优良的环境适应能力和卓越的电气特性,使其成为严苛环境下理想的电控开关解决方案。强烈推荐给对产品可靠性和环境适应性有严格要求的用户。
    希望上述文章能够满足您的需求,并为您提供详尽的产品信息和技术指导。如有任何疑问或进一步的需求,请随时告知。

JMGACDD-26LW参数

参数
释放时间 4ms
触头外形 DPDT(2 Form C)
交流开关电压 115V
插入损耗 -
直流线圈电压 26.5V
最大开关电流 1A
运行时间 2ms
交流线圈电压 -
负载电流额定值 -
线圈电阻 1.56KΩ
直流开关电压 28V(Nom)
绝缘 -
线圈电流 16.99mA
长*宽*高 9.4mm(长度)*9.4mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

JMGACDD-26LW厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMGACDD-26LW数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMGACDD-26LW JMGACDD-26LW数据手册

JMGACDD-26LW封装设计

查看详情并下载
Symbol
Footprint
3D Model
