2-320093-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 14-16AWG Copper 16.99mm Tin T/R
供应商型号: N-2-320093-1
供应商: 云汉优选
标准整包数: 5000
TE CONNECTIVITY 端子 - 环形端子 2-320093-1

2-320093-1概述


    产品简介

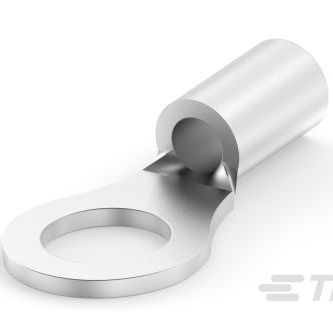

    封闭式环形舌形端子(Closed Ring Tongue Terminal)
    封闭式环形舌形端子(型号:2-320093-1)是一款专为16至14 AWG导线设计的产品,适用于#10固定柱。这种端子通常用于需要牢固连接的应用场合,广泛应用于汽车、工业控制和家用电器等领域。它具备封闭式的端子结构和直角设计,便于安装并确保稳定可靠的连接。

    技术参数


    | 类别 | 详细描述 |

    | 产品类型 | 封闭式环形舌形端子(Closed Ring Tongue Terminal) |
    | 固定柱尺寸 | #10 |
    | 导线规格 | 16 – 14 AWG |
    | 固定柱直径 | 5 mm [0.197 in] |
    | 端子重量 | 0.723 g |
    | 铜导线绝缘支持 | 不适用 |
    | 操作温度范围 | 170 °C [338 °F] |
    | 绝缘选项 | 无绝缘(Uninsulated) |
    | 舌厚 | 0.79 mm [0.031 in] |
    | 产品长度 | 16.99 mm [0.668 in] |
    | 内径 | 2.16 mm [0.085 in] |
    | 导线横截面积 | 2050 – 5180 CMA |

    产品特点和优势


    封闭式环形舌形端子2-320093-1具有以下显著特点和优势:
    1. 封闭式设计:封闭式端子设计确保导线与固定柱之间的连接更加稳固可靠,减少接触不良的可能性。
    2. 高可靠性:直角设计和高质量材料使得该端子具有出色的机械强度和稳定性。
    3. 兼容性广泛:适用于多种标准固定柱尺寸和导线规格,易于安装和维护。
    4. 环保认证:符合欧盟RoHS、ELV及REACH等环保标准,保证产品安全可靠。

    应用案例和使用建议


    应用案例
    - 汽车制造:用于引擎控制模块、传感器及其他电子设备的连接。
    - 工业自动化:适用于工业机器人、电机控制器等关键部件的电气连接。
    - 家电制造:用于空调、洗衣机、冰箱等家用电器的电气连接。
    使用建议
    - 安装注意事项:确保导线横截面积在指定范围内,以保证良好的电气连接。
    - 环境适应性:考虑到170 °C的工作温度范围,此端子适用于高温环境下的应用。

    兼容性和支持


    该端子与各种标准固定柱尺寸(如#10)兼容,适合多种不同规格的铜导线(16 – 14 AWG)。厂商提供了广泛的客户支持和技术文档,包括安装指南和常见问题解答。此外,还提供多种材料和尺寸的替代品选择。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保导线插入到位并正确压接。 |
    | 环境温度过高导致性能下降 | 使用散热措施,并确保端子安装在合适的位置。 |
    | 导线无法完全插入端子内 | 检查导线规格是否符合要求,确认端子内部无异物阻塞。 |

    总结和推荐


    封闭式环形舌形端子2-320093-1是一款高性能、可靠且环保的电子元件。其封闭式设计和直角结构使其在高要求应用环境中表现出色,同时通过广泛的认证和兼容性证明了其卓越品质。无论是汽车、工业自动化还是家电制造,这款端子都能提供稳固可靠的连接解决方案。因此,强烈推荐使用该产品以满足高可靠性需求。

2-320093-1参数

参数
长*宽*高 16.99mm*7.92mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

2-320093-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-320093-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 2-320093-1 2-320093-1数据手册
