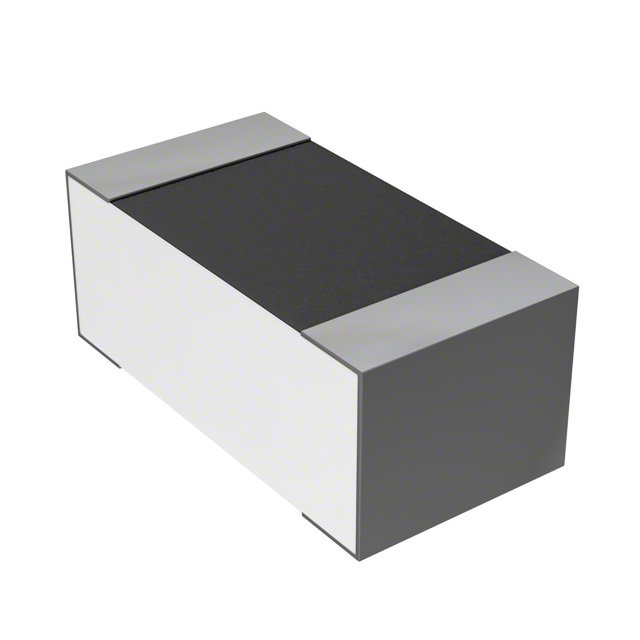

RN73C1J22K1BTDF

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 22.1KΩ ±0.1% ±10ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: 2344768
供应商: 海外现货
标准整包数: 1000
TE CONNECTIVITY 网络阵列电阻 RN73C1J22K1BTDF

RN73C1J22K1BTDF概述

    高精度薄膜电阻器:RN73系列

    1. 产品简介


    产品类型:
    RN73系列属于高稳定性的精密片式电阻器,适用于各种应用需求。其主要由镍铬合金材料制成,并通过三层溅射工艺进行生产。
    主要功能:
    - 高精度:温度系数(TCR)低至5ppm/°C和10ppm/°C。
    - 宽泛的阻值范围,从几欧姆到几十万欧姆。
    - 极小的容差,最小达到0.01%。
    应用领域:
    - 通信设备
    - 工业控制
    - 仪器仪表
    - 医疗设备

    2. 技术参数


    | 尺寸 | 额定功率@70°C | 电阻范围(Ω) | 容差(%) | TCR (ppm/°C) | 最大工作电压(V) | 最大过载电压(V) |
    | :: | :: | :: | :: | :: | :: | :: |
    | 0402 | 0.063W | 49.9~20K | 0.01, 0.05, 0.1 | 5, 10 | 25 | 50 |
    | 0603 | 0.063W | 49.9~20K | 0.01, 0.05, 0.1 | 5, 10 | 50 | 100 |
    | 0805 | 0.1W | 24.9~150K | 0.01, 0.05, 0.1 | 5, 10 | 100 | 200 |
    | 1206 | 0.125W | 24.9~200K | 0.01, 0.05, 0.1 | 5, 10 | 150 | 300 |
    | 1210 | 0.25W | 24.9~300K | 0.01, 0.05, 0.1 | 5, 10 | 150 | 300 |
    | 2010 | 0.25W | 24.9~300K | 0.01, 0.05, 0.1 | 5, 10 | 150 | 300 |
    | 2512 | 0.5W | 24.9~300K | 0.01, 0.05, 0.1 | 5, 10 | 150 | 300 |
    工作温度范围:
    -55°C~+155°C
    绝缘电阻(干燥最小):
    >9999MΩ
    稳定性:
    0.5%

    3. 产品特点和优势


    - 高精度: TCR(温度系数)低至5ppm/°C,提供出色的温度稳定性。
    - 广泛的应用范围: 涵盖多个行业领域,如通信、工业控制和医疗设备。
    - 出色的耐久性: 在严苛环境下依然表现出色。
    - 多种封装选择: 适用于不同应用场景,灵活多样。

    4. 应用案例和使用建议


    - 通信设备: RN73系列高精度电阻能够确保通信设备中的信号传输质量。
    - 医疗设备: 在医疗成像设备中,高精度的电阻器可以保证测量的准确性。
    - 工业控制: 在工业自动化设备中,高稳定性的电阻器有助于提高系统的可靠性。
    使用建议:
    - 确保正确安装和焊接,特别是在高精度应用场景中。
    - 根据具体环境选择合适的封装尺寸和额定功率。
    - 注意温度变化对电阻的影响,尤其是高精度应用场合。

    5. 兼容性和支持


    - 兼容性: 该系列电阻器可与各种标准电子元件及设备无缝兼容。
    - 支持和服务: 联系制造商获取详细的安装指南和技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 安装后电阻器不稳定 | 确保焊接点牢固,重新焊接 |
    | 长期使用后精度下降 | 检查使用环境,可能需要更换电阻器 |
    | 过热保护失效 | 检查电路设计,确保电阻器额定功率适合使用环境 |

    7. 总结和推荐


    总结:
    RN73系列高精度薄膜电阻器具备高精度、高稳定性和广泛的适用性。在各个应用领域中表现出色,尤其适用于需要高度准确度的场合。
    推荐:
    强烈推荐在需要高精度和高可靠性的项目中使用RN73系列电阻器。其卓越的性能和广泛的适用范围使其成为各种应用场景的理想选择。

RN73C1J22K1BTDF参数

参数
电阻值 22.1KΩ
电阻个数 -
精度 ±0.1%
温度系数 ±10ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RN73C1J22K1BTDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RN73C1J22K1BTDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY RN73C1J22K1BTDF RN73C1J22K1BTDF数据手册
