PB6B2HS5M1CAL00S500

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity按钮开关, 面板安装, (开)-关操作, 无指示灯, 单刀单掷, 常开
供应商型号: 2396629
供应商: 海外现货
标准整包数: 1

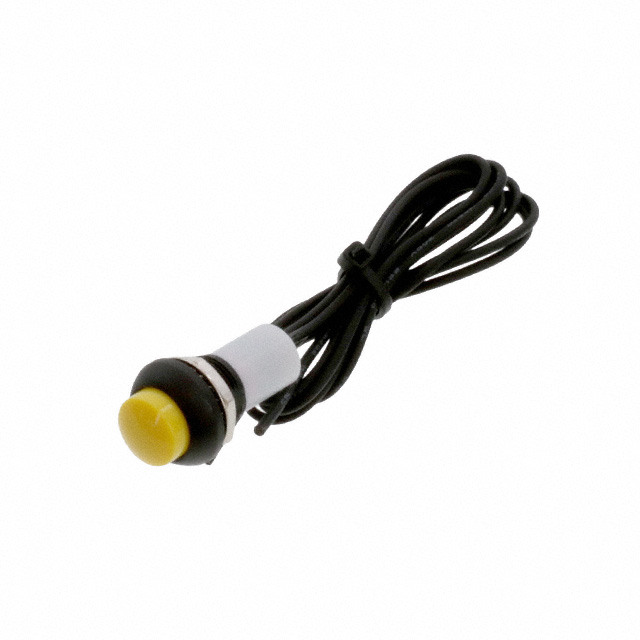

TE CONNECTIVITY 按钮开关 PB6B2HS5M1CAL00S500

PB6B2HS5M1CAL00S500概述

    封装式按钮开关技术手册

    产品简介


    封装式按钮开关(Sealed Pushbutton Switches)是TE Connectivity公司推出的一系列高可靠性产品,专为多种工业和通信设备设计。这些开关具有密封设计,能够在恶劣环境中保持稳定的工作状态。产品提供多种类型的操作帽(High Cap、Round Cap、Flat Cap、LED Flat Cap)及多种颜色选择(黑、红、黄、绿、蓝),能够满足不同应用场合的需求。

    技术参数


    - 防护等级:IP68(1米深,60分钟)
    - 额定电流/电压:电阻负载下400mA 32VAC – 200mA 50VDC – 125mA 125VAC
    - 初始接触电阻:无引脚50mΩ最大;带引脚100mΩ最大
    - 绝缘电阻:500VDC时最小1GΩ
    - 耐压强度:交流1500VRMS
    - 电气寿命:满载下50万次
    - 操作温度范围:-30°C至85°C
    - 面板厚度:1.5 mm至4.0 mm
    - 总行程:1.5 mm
    - 操作力:3至6N
    - 触点弹跳时间:10ms
    - 机械寿命:100万次
    - 扭矩:最大0.5Nm

    产品特点和优势


    封装式按钮开关具有以下几个显著特点和优势:
    1. 高防护等级:具备IP68防护等级,确保长时间在水下或恶劣环境下的可靠性。
    2. 安装便捷:提供可焊接或500毫米长带状引脚,简化了安装过程。
    3. 多种颜色选项:提供了五种颜色(黑、红、黄、绿、蓝)的按钮帽,以及多色LED选项,增强了可见性和识别度。
    4. 高可靠性:采用长寿命的LED照明技术,确保长期可靠性。

    应用案例和使用建议


    封装式按钮开关广泛应用于各类设备中,如工业设备、仪器仪表、通信设备、控制设备等。为了确保最佳使用效果,建议如下:
    - 在安装过程中注意开关的最大操作力,避免过度用力导致损坏。
    - 根据不同的使用环境,选择合适的操作帽颜色以提高识别度。
    - 定期检查开关的密封状态,确保长期的可靠性和耐用性。

    兼容性和支持


    - 兼容性:适用于各种标准的安装孔径和厚度要求,方便安装。
    - 支持服务:可通过邮件、电话或在线聊天获取技术支持,网址为[www.te.com/help](http://www.te.com/help)。

    常见问题与解决方案


    - 问题1:如何正确焊接?
    - 解决办法:使用约30瓦的电烙铁,在大约350°C条件下持续5秒进行焊接。

    - 问题2:波峰焊的推荐温度是多少?
    - 解决办法:推荐的焊接温度为260±5°C。
    - 问题3:如何安装和固定开关?
    - 解决办法:按照手册提供的安装指南进行操作,使用提供的紧固件(如锁紧螺母和O形圈)进行固定。

    总结和推荐


    封装式按钮开关凭借其高防护等级、易安装、多样化的颜色选择和高可靠性等特点,成为多种应用的理想选择。特别适合于工业自动化、通信设备和控制系统等领域。考虑到其全面的技术规格和应用范围,强烈推荐在需要高可靠性的场景中使用此产品。

PB6B2HS5M1CAL00S500参数

参数
开关配置 SPST-NO
机械寿命 1000000Cycles
开关功能 Off-Mom
最大直流触点电压 50V
执行器类型 圆形,按钮
指示颜色 -
最大交流触点电压 125V
面板开孔尺寸 圆形-13.60(Dia)
电流额定值 125mA(AC),200mA(DC)
电气寿命 500000Cycles
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

PB6B2HS5M1CAL00S500厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PB6B2HS5M1CAL00S500数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY PB6B2HS5M1CAL00S500 PB6B2HS5M1CAL00S500数据手册

PB6B2HS5M1CAL00S500封装设计

查看详情并下载
Symbol
Footprint
3D Model
