JPS10-1Y

产品分类: 固态继电器
厂牌: TE CONNECTIVITY
产品描述: AC,过零 0V~250V 25A 4V~32V(DC) 4V(DC)~32V(DC) 底座安装,焊接安装
供应商型号: Q-JPS10-1Y
供应商: 期货订购
标准整包数: 10

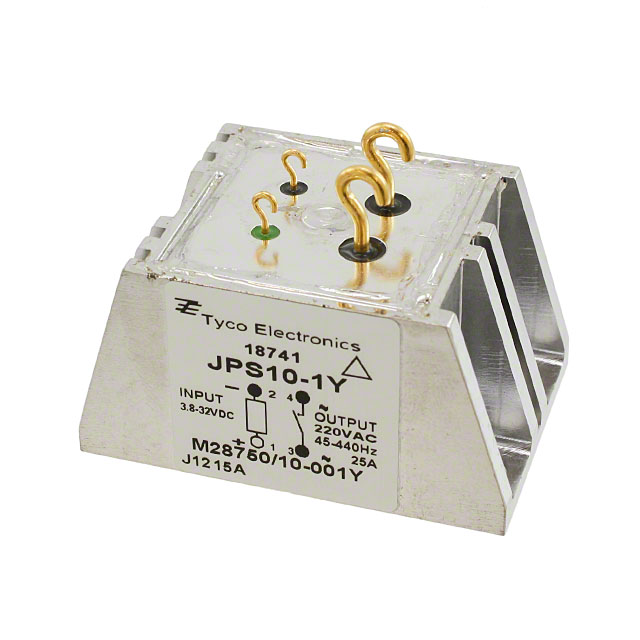

TE CONNECTIVITY 固态继电器 JPS10-1Y

JPS10-1Y概述

    高性能光电耦合固态继电器:JPS10系列

    产品简介


    JPS10系列是一款高性能的光电耦合固态继电器,专门用于交流电源开关,可处理高达25安培的电流和250伏特的有效电压(Vrms)。此产品采用全固体状态设计,输入端具有TTL兼容接口,输出端则通过背对背光控双向晶闸管(SCR)实现零电压开启,有助于降低电磁干扰(EMI),特别适合于控制电阻性负载或感性负载。JPS10系列具有两种版本:JPS10-1Y和JPS10-2Y,前者适用于电阻性负载,零电压开启窗口为15伏峰值;后者适用于感性负载,零电压开启窗口为40伏峰值。

    技术参数


    - 输入电压范围:4至32Vdc
    - 输入最大电流:16mA dc
    - 必须触发电压:4Vdc
    - 必须关断电压:1Vdc
    - 反向电压保护:-32Vdc
    - 绝缘强度(最小值):1,500Vrms/60Hz
    - 绝缘电阻(最小值):109欧姆(500Vdc)
    - 容量(最大值):20pF
    - 输出电流额定值(最大值):25Arms
    - 瞬态浪涌电流(最大值):80A pk
    - 持续负载电压(最大值):250Vrms
    - 暂态阻断电压(最大值):500Vpk
    - 工作频率范围:45-440Hz
    - 开启时间(最大值):1/2周期
    - 关闭时间(最大值):1周期
    - 环境温度范围:操作范围:-55°C至+110°C;存储范围:-55°C至+125°C

    产品特点和优势


    JPS10系列的主要特点是其光学隔离输入电路和零电压开启功能,这不仅提高了产品的可靠性和抗干扰能力,还显著降低了电磁干扰(EMI)。此外,这种设计使得JPS10系列可以用于各种负载类型,包括电阻性和感性负载,使其成为广泛领域的理想选择。它的高绝缘强度和宽泛的工作温度范围进一步提升了其可靠性和耐用性。

    应用案例和使用建议


    JPS10系列非常适合于需要高效电能管理和控制的应用场景,例如工业自动化设备、电力系统控制和消费电子产品。例如,在工业环境中,它可以用作电机或灯泡的控制器。为了更好地利用这一产品,建议确保在应用过程中为继电器提供适当的散热装置,以防止过热损坏。同时,对于感性负载,建议选择JPS10-2Y型号以获得更大的零电压开启窗口。

    兼容性和支持


    JPS10系列采用了标准的连接方式,可方便地与其他常见的电子设备和系统集成。Tyco Electronics Corporation提供了详尽的技术支持和维护服务,包括但不限于应用咨询、故障排查和维修服务。用户可以通过全球各地的服务热线获取技术支持。

    常见问题与解决方案


    - 问题:无法正常触发继电器。
    - 解决方案:检查输入电压是否符合要求,确认输入信号无误,并且确保没有外部干扰。
    - 问题:继电器发热严重。
    - 解决方案:使用合适的散热措施,确保继电器的外壳温度不超过其最大工作温度。
    - 问题:输出电流不稳定。
    - 解决方案:检查负载是否在额定范围内,并确保外部环境条件(如温度和湿度)符合要求。

    总结和推荐


    综上所述,JPS10系列固态继电器凭借其出色的电气性能、可靠性以及多功能性,是当前市场上一款非常有竞争力的产品。无论是工业还是消费类电子产品中,都能发挥重要作用。强烈推荐使用JPS10系列来实现高效的电能管理和控制,特别是在需要高可靠性和低EMI的应用场景中。

JPS10-1Y参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 0V~250V
输入电压 4V~32V(DC)
控制电压 4V(DC)~32V(DC)
安装方式 底座安装,焊接安装
零件状态 停产
包装方式 散装

JPS10-1Y厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JPS10-1Y数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态继电器 TE CONNECTIVITY JPS10-1Y JPS10-1Y数据手册

JPS10-1Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
