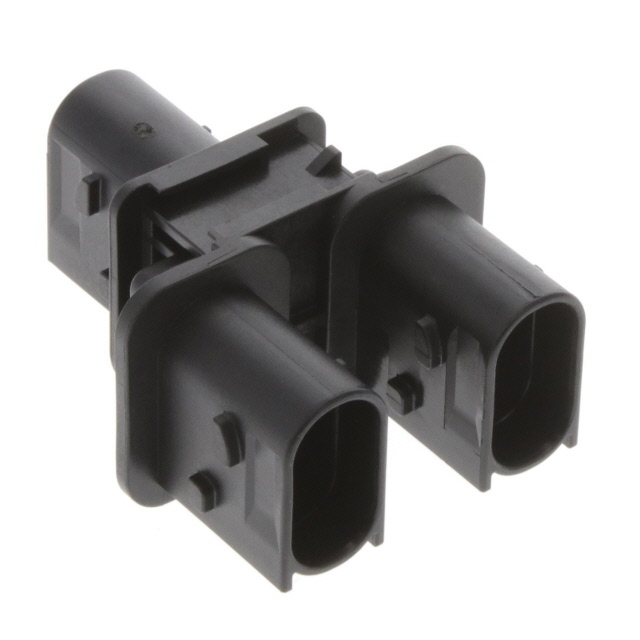

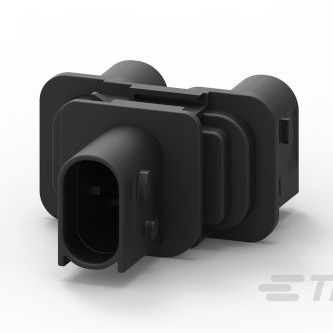

2278730-1

产品分类: 矩形连接器 - 适配器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器
供应商型号: N-2278730-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 适配器 2278730-1

2278730-1概述

    HDSCS CAN Bus Y-Connector 和 120Ω 电阻器 技术手册

    产品简介


    TE Connectivity(TE)的HDSCS CAN Bus Y-Connector和120Ω电阻器是专为汽车、农业机械和建筑设备中的信号通信系统设计的。该系列产品由高性能MCP镀金接触件和密封设计组成,提供准确的信号传输,即便在恶劣环境下也能保持稳定的连接。适用于严苛的工作环境和高振动条件下,确保信号传输的稳定性和可靠性。

    技术参数


    - 保护等级:IP67和IP6K9K
    - 温度范围:-40°C至140°C
    - 阻燃级别:UL94 V0
    - 电阻值:120Ω
    - 连接方式:ABC编码和AAA编码
    - 匹配终端:HDSCS 3-pin插头
    - 安装方式:法兰安装和自由悬挂
    - 接触件规格:
    - MCP 1.5K镀金插座终端:适用线径0.22-0.35mm²
    - MCP 1.5K镀金插片终端:适用线径0.2-0.5mm²
    - 密封件规格:
    - 单线密封:适用线径0.9-1.2mm
    - 防尘帽:适用于HDSCS三路插头和插座

    产品特点和优势


    - 可靠性高:高可靠性的MCP镀金接触件确保在极端环境下的信号准确性。
    - 防水防尘:IP67和IP6K9K防护等级,确保设备在水下和粉尘环境中稳定运行。
    - 高温耐受:可在-40°C至140°C的温度范围内正常工作。
    - 多样化的编码选择:ABC和AAA编码使得产品在不同应用中有更高的灵活性。
    - 兼容性强:完全兼容HDSCS配件,如HDSCS 3针插头及其背壳或防尘盖。

    应用案例和使用建议


    HDSCS CAN Bus Y-Connector和120Ω电阻器广泛应用于汽车、农业机械和建筑设备的CAN总线系统中。例如,在汽车行业中,这些组件可以用于连接电子控制单元(ECU)和电池,以确保可靠的信号传输。在农业和建筑设备中,它们同样能够保障车辆在各种复杂环境下的正常运行。
    使用建议:
    - 在安装过程中,确保所有部件正确对齐并紧密连接。
    - 使用与之配套的密封件和防尘帽,以提高整体的防水防尘性能。
    - 定期检查连接部位,确保无损坏和腐蚀现象。

    兼容性和支持


    HDSCS CAN Bus Y-Connector和120Ω电阻器完全兼容TE的其他HDSCS配件,如HDSCS 3针插头及其背壳或防尘盖。TE提供全面的技术支持和服务,确保客户能够获得最佳的应用体验。

    常见问题与解决方案


    1. 问题:连接不稳定。
    - 解决方案:检查所有连接点是否紧密连接,确保密封件正确安装。

    2. 问题:电阻器出现故障。
    - 解决方案:更换新的120Ω电阻器,确保其符合规定的阻值和性能要求。

    3. 问题:连接部位出现腐蚀。
    - 解决方案:清洁连接部位并重新涂抹防锈剂,确保长期稳定运行。

    总结和推荐


    HDSCS CAN Bus Y-Connector和120Ω电阻器凭借其高性能、高可靠性和广泛的适用性,成为汽车、农业和建筑行业CAN总线系统的理想选择。该产品不仅能够在极端环境下保持信号传输的稳定性,还具有多样化的编码选择和兼容性强的优势。因此,我们强烈推荐这一产品给需要高性能CAN总线连接解决方案的用户。
    如需进一步了解或技术支持,请联系TE Connectivity中国热线:400-820-6015,或访问官方网站:www.te.com.cn/ict。
    本文由TE Connectivity提供,具体规格和应用请参考官方技术手册。

2278730-1参数

参数
间距 -
排数 1
针脚数 3pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2278730-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2278730-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 适配器 TE CONNECTIVITY 2278730-1 2278730-1数据手册

2278730-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
