首页  >  产品百科  >  643314-1

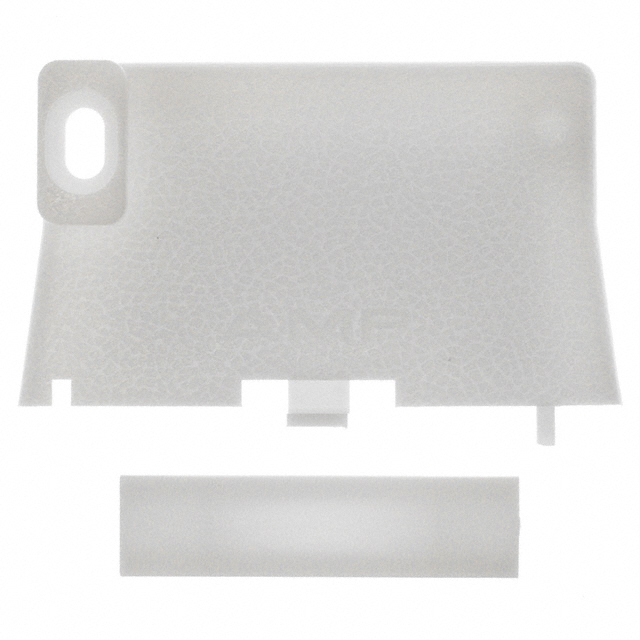

643314-1

产品分类: 矩形连接器 - 配件
厂牌: TE CONNECTIVITY
产品描述: 8pin Strain Relief Universal MATE-N-LOK Series
供应商型号: 571-6433141
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 配件 643314-1

643314-1概述

    5.0 mm Power Key Connectors (5.0 PKC) 技术手册

    产品简介


    5.0 mm Power Key Connectors 是一款专为电源电路设计的连接器,适用于家用电器,尤其是燃气器具。这些连接器具备紧凑的设计,电源电路的接触中心线距离为5.0 mm。它们由插头外壳和PCB端子组件构成,能够在电线与电路板之间建立可靠的电气连接。插头外壳包含用于导线的接线盒和用于电路板的接头组件。由于采用了明确的咔哒声提示,在插入触点时更容易操作。双锁片设计确保触点完全加载。锁定杠杆被墙保护起来,防止与导线缠绕。

    技术参数


    - 接触中心线:5.0 mm
    - 插合高度:19.4 mm
    - 电压额定值:300 VAC(150 VAC,当圆直径≤3 mm)
    - 电流额定值:最大10 A(16 AWG导线,双触点)
    - 工作温度范围:-30°C ~ +105°C
    - 适用导线:24-16 AWG
    - 适用PCB厚度:1.6 mm

    产品特点和优势


    - 紧凑设计:减少了安装空间。
    - 电源电路连接:能够处理高达300 VAC的电压和10 A的电流。
    - 盲插效率提升:新的键控机制不仅提高了装配效率,还防止了误配。
    - 简化库存管理:通过减少参与零件编号的数量,使得采购和库存控制更简单。
    - UL和CSA认证:符合安全标准。

    应用案例和使用建议


    - 家用电器:特别适合燃气器具的应用。例如,在燃气灶具中,5.0 mm Power Key Connectors 可以用于主电源电路连接。
    - 工业设备:可以应用于其他需要高可靠性的工业设备中。
    - 使用建议:根据具体的安装需求选择合适的键控类型(自然色、红色、蓝色、黄色),确保连接正确且稳固。对于高负载应用,应注意选择合适的导线和PCB厚度,避免过热风险。

    兼容性和支持


    - 兼容性:这些连接器与其他符合标准的电气部件兼容,易于集成到现有系统中。
    - 技术支持:制造商提供详尽的技术文档和支持服务,包括产品规范、应用规范等。如果您需要更多帮助,可以联系技术支持部门。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方案:检查插头和插座的键控类型是否匹配,确保锁片正确安装。
    2. 发热过高:
    - 解决方案:确保使用适当的导线和PCB厚度,遵循电流负载限制。
    3. 安装困难:
    - 解决方案:参考产品手册中的安装指南,使用正确的工具和方法进行安装。

    总结和推荐


    综上所述,5.0 mm Power Key Connectors 是一种高可靠性、高性能的连接器,适用于多种应用场景,尤其是在家用电器和工业设备中。其独特的键控机制和易用性使其在市场上具有很强的竞争力。强烈推荐使用这款连接器,特别是在需要高可靠性和紧凑设计的场合。

643314-1参数

参数
配件类型 Strain Relief
配套使用/相关产品 Universal MATE-N-LOK Series
针脚数 8pin
零件状态 在售
包装方式 散装,袋装

643314-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

643314-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 配件 TE CONNECTIVITY 643314-1 643314-1数据手册

643314-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6335 ¥ 23.8108
10+ $ 2.3 ¥ 20.7955
25+ $ 2.079 ¥ 18.7973
100+ $ 1.9332 ¥ 17.479
250+ $ 1.7496 ¥ 15.819
500+ $ 1.6092 ¥ 14.5495
1000+ $ 1.3335 ¥ 12.0569
2500+ $ 1.2495 ¥ 11.2974
5000+ $ 1.1865 ¥ 10.7277
库存: 24800
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.81
