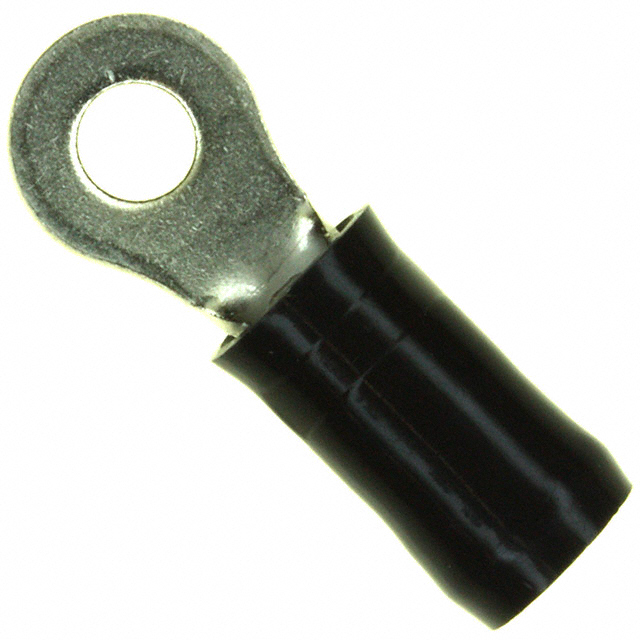

50845-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 10-12AWG Copper Black 27.5mm Nickel Loose
供应商型号: JY-50845-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 50845-1

50845-1概述


    产品简介


    本产品为闭环舌型端子(Closed Ring Tongue Terminal),适用于导线截面积为12-10 AWG(美国标准截面积)的电线。该端子配备直径为#8或M4的安装孔,特别适合需要高度可靠连接的应用场景。闭环舌型端子在电力传输和信号传输中广泛使用,例如汽车、工业自动化、电力系统等领域。

    技术参数


    - 产品型号: 50845-1
    - 安装孔尺寸: #8 / M4
    - 导线尺寸范围: 12-10 AWG
    - 接线筒直径: 4.34 mm (.171 in)
    - 舌型厚度: .79 mm (.031 in)
    - 整体长度: 27.51 mm (1.083 in)
    - 绝缘兼容直径范围: 2.59 - 5.44 mm (.102 - .214 in)
    - 最大绝缘兼容直径: 5.44 mm (.214 in)
    - 电压额定值: 300 V
    - 重量: 2.828 g
    - 接触材料: 镍
    - 电气特性: 支持通过电线绝缘层的支撑
    - 包装数量: 500个/包
    - 工作温度范围: 288°C (550°F)

    产品特点和优势


    1. 高可靠性: 采用镍电镀工艺,提升抗腐蚀性能。
    2. 宽广的适用范围: 可用于12-10 AWG的导线,满足不同应用场景需求。
    3. 高耐温性: 工作温度范围可达288°C (550°F),适用于极端环境。
    4. 防尘防水设计: 能够有效防止灰尘和水进入端子内部,提升可靠性。

    应用案例和使用建议


    应用案例:
    - 汽车制造: 用于引擎盖下的电线连接。
    - 工业自动化: 在高压电控柜内作为可靠连接部件。
    - 电力系统: 用于户外高压输电线路中的电线连接。
    使用建议:
    - 在安装时确保电线绝缘层能够牢固地嵌入到绝缘支撑槽中,以提高连接的稳定性。
    - 由于该端子适用于高温环境,使用时需要注意散热,避免因过热导致的连接失效。
    - 定期检查安装点是否有松动迹象,确保连接的长期可靠性。

    兼容性和支持


    - 兼容性: 本产品可以与各种导线尺寸为12-10 AWG的电线配合使用,具体可参考相关资料。
    - 支持和服务: 产品提供技术支持热线,如需帮助请拨打 +1 800 522 6752。同时,制造商提供了详细的合规文档和认证信息,符合欧盟RoHS、REACH等法规要求。

    常见问题与解决方案


    1. 问题: 安装过程中电线绝缘层无法牢固固定。
    - 解决方案: 检查电线绝缘层是否正确嵌入到绝缘支撑槽中,必要时重新安装。
    2. 问题: 端子接触不良。
    - 解决方案: 确保端子与安装孔完全贴合,必要时进行清洁处理。
    3. 问题: 连接点发热。
    - 解决方案: 检查导线与端子的连接是否紧固,必要时更换新的端子。

    总结和推荐


    综上所述,50845-1闭环舌型端子具有高可靠性、宽广的工作温度范围和出色的抗腐蚀性能,适用于各种复杂环境下的电线连接。该产品符合多项国际安全标准,具备良好的兼容性,同时提供完善的售后服务和技术支持。因此,强烈推荐在各类严苛环境下使用该产品。

50845-1参数

参数
长*宽*高 9.53mm(宽度)*990μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

50845-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
