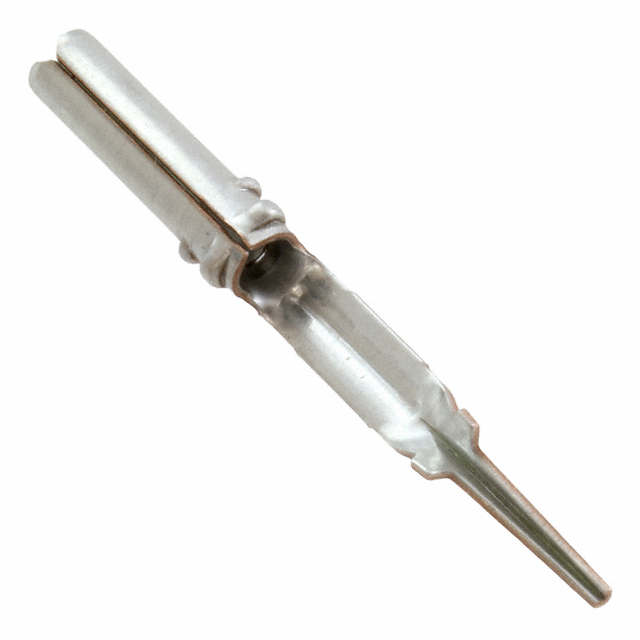

350073-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Power PCB,焊接 锡 PCB安装,焊接安装 20.19mm(长度)*4.45mm(高度)
供应商型号: N-350073-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 350073-1

350073-1概述

    电子元器件产品技术手册:商业级MATE-N-LOK插座接触器
    本文将详细介绍一款商业级MATE-N-LOK插座接触器(型号:350073-1),包括其基本特性、技术参数、产品优势及应用案例。本产品在电力连接应用中表现出色,为工程师和制造商提供了可靠的解决方案。

    1. 产品简介


    类型:插座接触器
    主要功能:提供电力传输的稳定连接
    应用领域:适用于工业设备、电源管理系统、通信设备及其他需要高可靠电力连接的应用场合。

    2. 技术参数


    - 额定电压:250 VAC / 250 VDC
    - 接触电流:最大15 A
    - 操作温度范围:-55°C至105°C (-67°F至221°F)
    - 插针直径:2.11 mm (0.083 in)
    - 接触面积镀层材料:锡
    - 基材:磷青铜
    - 焊接方式:通孔焊接
    - 包装数量:每包1000个

    3. 产品特点和优势


    - 锁紧型接触保持系统:采用锁定型触点保持系统,确保长期可靠接触。
    - 广泛的工作温度范围:能够在极端温度条件下正常工作。
    - 高电流承载能力:最大可承载15 A的电流。
    - 低卤素含量:符合环保标准,卤素含量低于900 ppm。

    4. 应用案例和使用建议


    应用案例:此插座接触器被广泛应用于工业自动化控制系统、通讯基站以及电动汽车充电站等领域。
    使用建议:
    - 在安装过程中,确保接触器的焊盘与电路板充分接触,并且焊接时要避免过热。
    - 储存和运输过程中,应保持干燥,避免受到物理损伤。

    5. 兼容性和支持


    该插座接触器与TE公司的多种连接器相兼容,如MNL系列的各种插头和外壳。
    支持服务:TE公司提供全方位的技术支持和服务,如有任何问题,可拨打技术支持热线+1 800 522 6752进行咨询。

    6. 常见问题与解决方案


    - Q1:如何正确安装该插座接触器?
    A1:确保接触器与电路板充分接触,并使用合适的焊接工艺进行固定。

    - Q2:如何判断该插座接触器是否损坏?
    A2:检查接触器的电阻值是否正常,如果阻值异常高,则可能已经损坏。建议使用万用表进行检测。

    7. 总结和推荐


    这款商业级MATE-N-LOK插座接触器凭借其出色的电气特性和宽泛的工作温度范围,成为工业和通信领域的重要组件。其高可靠性、易于维护等特点使其在众多应用场景中脱颖而出。强烈推荐给需要高性能电力连接解决方案的工程师和制造商。

350073-1参数

参数
类型 Connector Power
线规 -
触头镀层
触头端接 PCB,焊接
触头镀层厚度 -
长*宽*高 20.19mm(长度)*4.45mm(高度)
安装方式 PCB安装,焊接安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

350073-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

350073-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 350073-1 350073-1数据手册

350073-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
935+ $ 0.1134 ¥ 0.9641
25000+ $ 0.1102 ¥ 0.9368
250000+ $ 0.0979 ¥ 0.8323
500000+ $ 0.0847 ¥ 0.7196
750000+ $ 0.0816 ¥ 0.6936
1000000+ $ 0.0796 ¥ 0.6763
库存: 1308
起订量: 935 增量: 1
交货地:
最小起订量为:935
合计: ¥ 901.43
