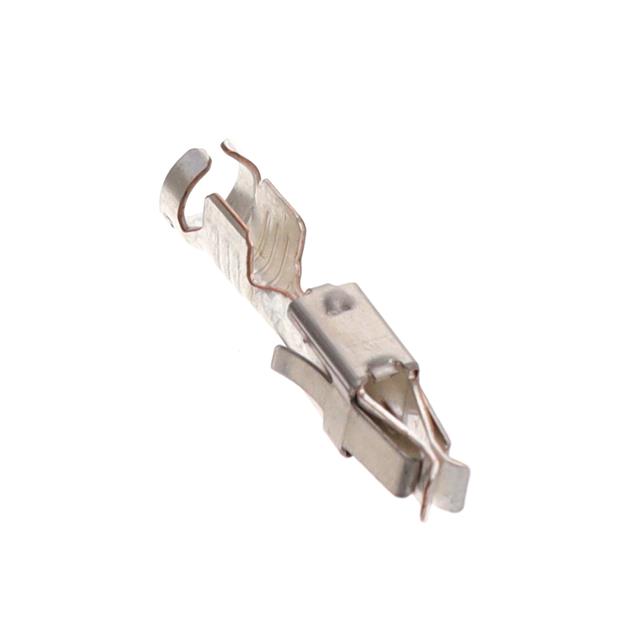

927777-6

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器端子, junior 功率计时器触点, JUNIOR POWER系列
供应商型号: UA-927777-6
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 927777-6

927777-6概述


    产品简介


    本电子元器件是一款适用于汽车领域的接插件(Receptacle),具有2.8毫米宽的插接片和0.8毫米厚的插接片。它可连接17至13号美国标准电线直径(AWG)。该接插件的主要功能是作为小型功率计时器使用,用于在汽车应用中传输高达25至40安培的电流。产品设计紧凑且坚固,非常适合于汽车内部的各种电源管理和控制场合。

    技术参数


    - 电线尺寸:17至13 AWG
    - 电流传输能力:25至40安培
    - 插接片厚度:0.8毫米
    - 插接片宽度:2.8毫米
    - 接触大小:2.8毫米
    - 焊接过程能力:不适用
    - 最大操作温度:140°C (284°F)
    - 工作温度范围:-40°C至140°C (-40°F至284°F)

    产品特点和优势


    - 锁紧结构:具备一个锁定槽(Locking Lance),确保电气连接的安全性和可靠性。
    - 银镀层:接口采用银(Ag)镀层,保证低电阻和长寿命。
    - 压接工艺:使用F型压接(F-Crimp),使得与电线的连接更加牢固。
    - 无密封设计:未提供密封选项,适合于某些特定的汽车电气应用场合。
    - 环保合规:符合欧盟RoHS、REACH、ELV等各项指令,适合各类环保要求严格的汽车制造需求。

    应用案例和使用建议


    此接插件特别适合应用于汽车领域,比如电动汽车、混合动力汽车、传统燃油车的电源管理模块。具体的应用可能包括电池管理系统(BMS)、电机控制系统和空调系统。由于其高载流能力和宽广的工作温度范围,可用于车辆内的各种高负荷电流连接点。为了确保长期稳定工作,建议定期检查接触点是否有氧化或腐蚀迹象,并确保安装过程中电线压接牢固。

    兼容性和支持


    该产品可以与其他TE Connectivity品牌的终端配件及工具配合使用,包括但不限于其他系列的接插件、线束终端工具等。如果需要进一步的支持或购买配件,可以联系TE Connectivity提供的服务热线+1 800 522 6752。他们还提供了相关的CAD文件和产品文档,便于工程师进行设计和验证。

    常见问题与解决方案


    - 问题1:接触点出现氧化或腐蚀
    - 解决方案:清洁接触面并重新压接,或者更换新的接插件以确保良好导电性。
    - 问题2:接触不稳定或电阻增加
    - 解决方案:确保安装时插接片完全对齐并锁定到位,必要时更换新配件。
    - 问题3:在极端高温环境下工作不理想
    - 解决方案:选择更高温等级的产品,或考虑使用额外的散热措施来保持正常工作状态。

    总结和推荐


    综上所述,这款TE Connectivity的927777-6接插件凭借其坚固耐用的设计、卓越的电气性能以及广泛的环境适应性,在汽车领域得到了广泛应用。考虑到其出色的载流能力和环境适应性,我们非常推荐在汽车电子产品设计中选用这一款接插件。此外,厂家提供的全面支持和服务也是值得信赖的加分项。如果你需要一种可靠、安全且高效的接插件解决方案,这款产品将是你的理想选择。

927777-6参数

参数
触头端接 压接
触头镀层厚度 800nm
类型 功率
线规 13-17 AWG
触头镀层
长*宽*高 18.8mm(长度)*4.7mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装

927777-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

927777-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 927777-6 927777-6数据手册
