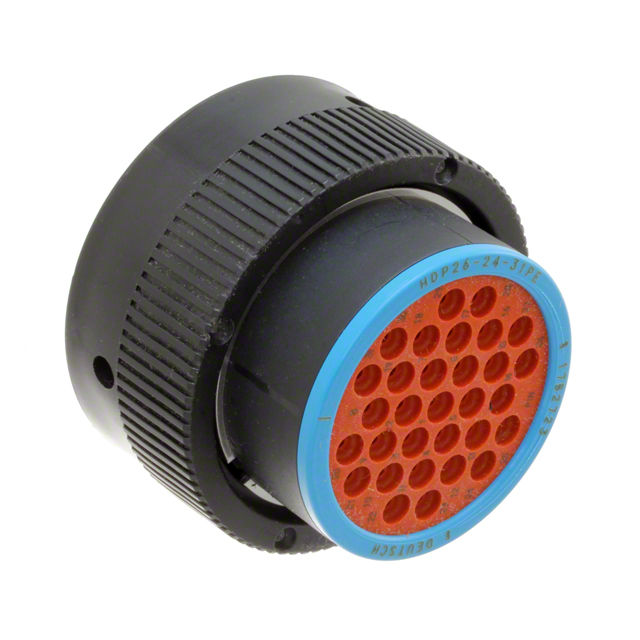

HDP26-24-31PE

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: HDP26-24-31PE
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HDP26-24-31PE

HDP26-24-31PE概述

    TE Connectivity HDP20系列重型连接器产品综述

    1. 产品简介


    TE Connectivity(简称TE)生产的HDP20系列是一款专为重负荷设计、环境密封、复合材料壳体的多针连接器。这种连接器适用于化学物质可能损坏连接器外壳的应用场合。HDP20系列采用快速插拔式卡扣结构,单孔面板安装,硅胶密封,后插入/后拔出触点系统。此外,HDP20系列提供两种配置:标准配置和反向配置,分别适合不同类型的连接需求。尺寸方面,HDP20系列涵盖18号和24号两种规格。

    2. 技术参数


    HDP20系列的主要技术参数如下:
    - 尺寸18和24的连接器外壳长度分别为1.521毫米(38.63英寸)和1.648毫米(41.86英寸),高度分别为1.700毫米(43.17英寸)和1.750毫米(44.45英寸)。
    - 接触容量覆盖范围广泛,从AWG 20(14-22号线规)到AWG 4(6号线规)。
    - 工作温度范围为-55°C至+125°C(-67°F至+257°F)。
    - 材料包括PA66 10GF(塑料)、VMQ(硅橡胶)、PEI(聚醚酰亚胺)、弹簧钢、TPE(热塑性弹性体)等。
    - 防护等级高,适用于恶劣的工作环境。

    3. 产品特点和优势


    - 快速插拔式卡扣设计便于连接器的迅速安装与拆卸。
    - 环境密封设计,有效防止灰尘、水分及其他污染物的侵入。
    - 硅胶密封圈增强了连接器的防水防尘性能。
    - 后插入/后拔出接触系统提供了更高的操作便捷性和可靠性。
    - 多种材料选择确保了连接器在各种环境下的稳定性和耐久性。

    4. 应用案例和使用建议


    HDP20系列连接器广泛应用于工业自动化、交通运输、国防军事等领域。这些连接器通常用于需要高可靠性和良好环境防护性能的应用场合。为了确保最佳性能,建议在组装前确认正确的连接器配置,并确保正确安装密封件。在特定应用环境中,根据需要可能还需要添加额外的密封插件以填补未使用的腔体,从而保持连接器的整体密封性能。

    5. 兼容性和支持


    HDP20系列连接器具有广泛的兼容性,可与多种其他TE Connectivity的产品和工具配套使用。对于客户来说,这有助于实现统一的标准配置,简化系统集成过程。此外,TE Connectivity提供了详尽的技术文档和支持服务,确保用户能够获得及时的技术帮助和产品信息。

    6. 常见问题与解决方案


    1. 连接器难以插入或拔出
    - 解决方案:确保正确的工具使用,如专用的插入和拔出工具。仔细检查插头和插座是否对准。
    2. 密封不良导致进水或进尘
    - 解决方案:检查并更换所有密封件,确保所有腔体都被适当的密封件填充。
    3. 接触不良
    - 解决方案:确保接线符合规格要求,并且没有松动或破损。必要时重新压接接线。

    7. 总结和推荐


    HDP20系列连接器以其坚固耐用、环境适应性强的特点,成为众多工业领域的理想选择。对于需要在苛刻环境下工作的系统,HDP20系列连接器无疑是可靠的选择。强烈推荐在需要高可靠性、良好环境防护性能的应用中使用此产品。

HDP26-24-31PE参数

参数
排数 -
间距 -
针脚数 31
长*宽*高 38.63mm(长度)*49.53mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HDP26-24-31PE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HDP26-24-31PE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HDP26-24-31PE HDP26-24-31PE数据手册

HDP26-24-31PE封装设计

查看详情并下载
Symbol
Footprint
3D Model
