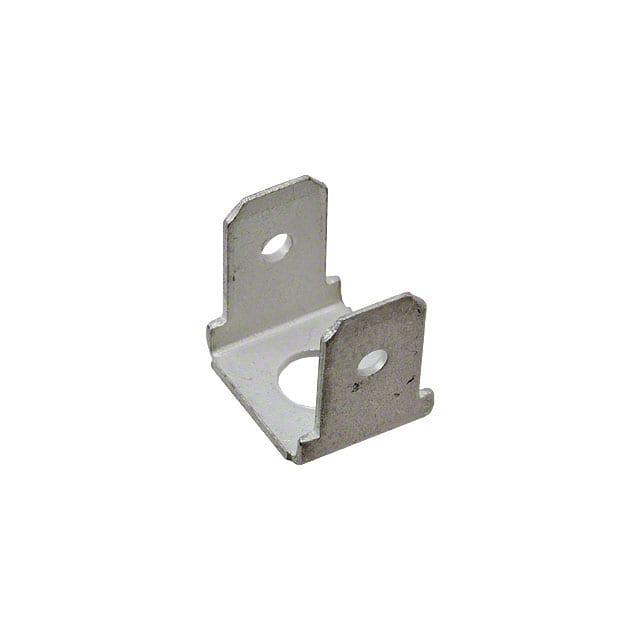

170001-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity PCB插片端子 裸扁形端子, FASTON .187系列, 公插, 4.75 x 0.51mm接片
供应商型号: JY-170001-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 170001-2

170001-2概述


    产品简介


    本产品为FASTON系列的PCB终端,主要用于印刷电路板(PCB)连接。它是一种带插座的快速断开端子,具有通过螺钉固定的通孔式设计。产品采用锡镀层处理,绝缘方式为裸露,能够在广泛的温度范围内工作。本产品广泛应用于家电、汽车电子、工业自动化等领域。

    技术参数


    - 产品类型:PCB终端,快速断开端子
    - 终端类型:插片式
    - 焊接方式:通孔-螺钉固定
    - 接线端尺寸:4.75毫米(.187英寸)
    - 引脚厚度:0.51毫米(.02英寸)
    - 引脚宽度:4.75毫米(.187英寸)
    - PCB孔径:3.3毫米(.13英寸)
    - 终端镀层材料:锡
    - 使用温度范围:-40°C至105°C(-40°F至221°F)

    产品特点和优势


    该产品的独特之处在于其高性能的接线端设计,适用于高密度电路板的应用。它的优点包括:
    - 高可靠性:通过螺钉固定的通孔设计提高了电气连接的可靠性。
    - 宽温度范围:可以在极端温度条件下稳定工作,确保长时间的可靠性。
    - 易于安装:插片式的结构方便了安装过程,降低了错误率。

    应用案例和使用建议


    本产品常用于家庭电器中的印刷电路板连接,例如空调、洗衣机等。在安装过程中,确保引脚与电路板孔精确对齐,以减少接触电阻并提高连接稳定性。建议使用专用的压接工具进行安装,以确保最佳的连接效果。

    兼容性和支持


    该产品与同类的快速断开端子兼容,具体型号可参考相关文档。TE公司提供全面的技术支持和售后服务,包括产品咨询、故障排除和替换服务。如有任何技术问题,可以拨打免费电话 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    - 问题1:安装过程中引脚出现变形。
    - 解决方案:检查安装工具是否合适,并确保安装时轻柔操作,避免过度施力。

    - 问题2:接触电阻高。
    - 解决方案:确认安装是否正确,引脚是否与孔完全对齐,并使用适当的压接工具进行压接。

    总结和推荐


    总体来说,这款FASTON系列的PCB终端具有优异的可靠性和广泛的应用范围,特别适合需要在恶劣环境下工作的电子产品。其独特的设计使其在市场上具备较强的竞争力。强烈推荐此产品用于各类需要高可靠性的电路板连接场合。

170001-2参数

参数
长*宽*高 8.3mm*8.3mm*6.4mm
安装方式 底座安装,板安装
零件状态 在售
包装方式 散装

170001-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

170001-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 170001-2 170001-2数据手册

170001-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
