2825261-6

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 4.2mm 2 6pin 13A 锡 通孔安装 13.7922mm(长度)*9.8mm(宽度)
供应商型号: N-2825261-6
供应商: 云汉优选
标准整包数: 1

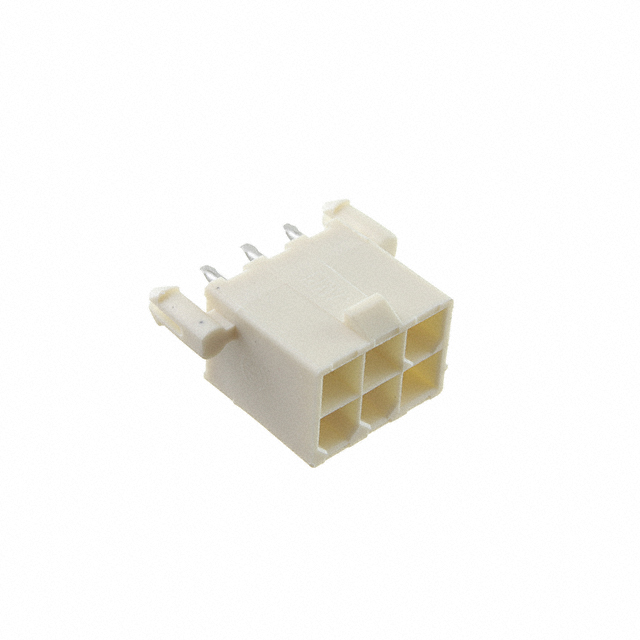

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2825261-6

2825261-6概述


    产品简介


    2825261-6 是一款适用于电源连接的矩形公插头(Header),具有6个位置,中心线间距为4.2毫米(0.165英寸)。这款连接器通过印刷电路板进行焊接固定,并且符合UL 94V-0阻燃等级标准。该产品广泛应用于各种电源连接场景,例如工业控制、汽车电子和通信设备等。

    技术参数


    - 中心线间距:4.2毫米(0.165英寸)
    - 位置数量:6
    - 连接器系统:线对板
    - 接合方式:垂直焊接
    - 操作电压:最高600VAC
    - 最大接触电流:13安培
    - 接触材料:镀锡
    - 接触面积镀层厚度:2.032微米(80微英寸)
    - 接合方式:直插式
    - 连接器高度:12.8毫米(0.504英寸)
    - PCB厚度(推荐):1.6毫米(0.063英寸)
    - 操作温度范围:-40°C至105°C(-40°F至221°F)

    产品特点和优势


    - 安全可靠:具备UL 94V-0阻燃等级,确保在极端条件下仍能保持稳定性能。
    - 高电流承载能力:能够承载高达13安培的电流,适合高功率应用需求。
    - 优异的机械性能:采用锁定结构,确保长期使用的稳定性和可靠性。
    - 易安装性:垂直焊接设计便于快速安装,同时提供键控机制以防止误插。

    应用案例和使用建议


    应用案例
    在汽车电子控制系统中,2825261-6 系列连接器常用于传感器和控制器之间的连接。这些连接器可以在狭小的空间内实现可靠的电力传输,同时保持良好的信号完整性。
    使用建议
    - 环境选择:由于操作温度范围较广,该连接器特别适合在高温或低温环境下使用。
    - 安装注意事项:在安装时应确保 PCB 厚度符合推荐值(1.6毫米),避免因焊接过程中产生的热应力导致损坏。
    - 应用优化:建议在高湿度环境中使用防水胶带或其他防护措施,以增加连接器的耐久性和可靠性。

    兼容性和支持


    该系列连接器适用于多种工业标准,如 CSA 和 UL 认证,确保其在多种应用场合下的兼容性。制造商提供了详尽的技术支持和售后服务,可通过拨打 +1 800 522 6752 获得帮助。

    常见问题与解决方案


    - 问题:连接器在高电流下出现过热现象。
    - 解决方案:检查接触面是否清洁并确保接触良好;若仍存在问题,可能需要更换更大电流承载能力的连接器。

    - 问题:连接器在振动环境中松动。
    - 解决方案:检查是否正确安装了锁紧机构,并考虑在连接点增加防松措施,如锁紧垫圈。

    总结和推荐


    总体而言,2825261-6 是一款高性能、高可靠性的矩形公插头,适用于多种工业应用场景。其高电流承载能力和优异的机械性能使其成为电源连接的理想选择。我们强烈推荐在需要可靠电力传输的应用中使用此款连接器。如果您有任何疑问或需要进一步的帮助,请联系制造商获得技术支持。

2825261-6参数

参数
针脚数 6pin
额定电流 13A
类型 Header,Locking Ramp
防护等级 -
触头镀层 - 配接
颜色 -
触头镀层厚度 - 配接 -
间距-配接 4.2mm
排数 2
长*宽*高 13.7922mm(长度)*9.8mm(宽度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,照明级,通用级
零件状态 在售
包装方式 托盘

2825261-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2825261-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2825261-6 2825261-6数据手册
