首页  >  产品百科  >  926301-3

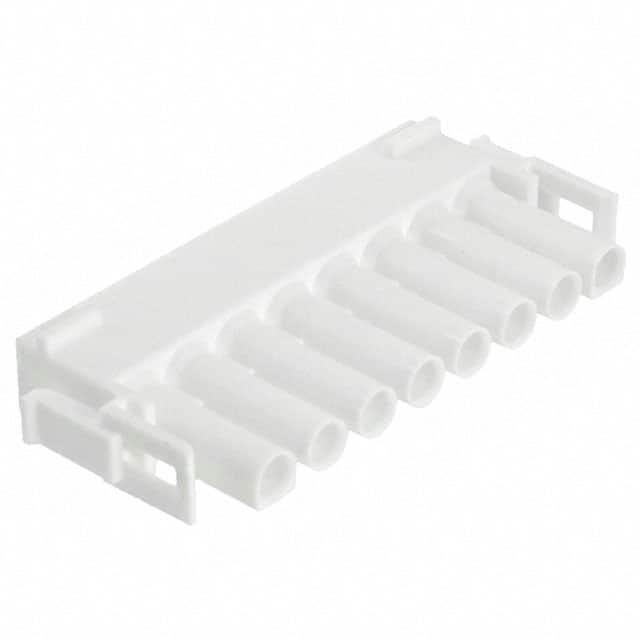

926301-3

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 8路, 6.35mm节距, 1行
供应商型号: U-926301-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 926301-3

926301-3概述

    电子元器件产品技术手册

    产品简介


    本产品是TE Connectivity系列中的一种连接器系统,包括插头(Plug)、插座(Cap)和垂直安装的PCB接头(Header)。这些连接器广泛应用于各类电子产品中,如汽车电子、工业自动化、通信设备等领域,旨在提供可靠稳定的信号传输解决方案。

    技术参数


    | 参数名称 | 规格 |

    | 针间距 | 2.54 mm |
    | 插头型号 | 770421-1, 794714-1 |
    | 插座型号 | 2178773-1, 1-350867-0 |
    | 垂直PCB接头型号 | 1-1863003-2, 350428-1 |
    | 直角PCB接头型号 | 350759-4, 1-350942-0 |
    | 插针和套管接触器型号 | 643226-1 |
    | 封装类型 | 螺旋锁扣 |

    产品特点和优势


    1. 高可靠性:所有组件均符合GWT和UL 94 V-0防火等级标准,确保在极端条件下也能正常工作。
    2. 低插入力:对于6、9、12和15电路数量的插头,采用分段式插针接触器,可以显著降低插入力。
    3. 多功能性:接地插针接触器设计为先接后断,提供接地保护。可编程套管接触器可以接受110系列FASTON端子,提高了适用范围。

    应用案例和使用建议


    - 应用案例:该连接器系统被广泛应用于工业自动化设备中,作为信号传输的关键部件。例如,在自动化装配线上,用于将传感器信号传输到中央控制系统。
    - 使用建议:为了确保可靠连接,插入插针和套管时需要对齐识别标记,插入过程中要轻轻拉回导线以确认锁紧状态。对于面板安装,需确保面板厚度符合要求,避免漏液现象。

    兼容性和支持


    - 该连接器系统支持与其他同类产品配合使用,实现多样化应用。
    - 提供详细的技术支持文档和在线资源,包括组装、测试和维修指南,同时可通过技术支持热线获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 确认插针是否正确对齐识别标记;适当施加压力直到完全插入。 |
    | 连接器无法锁定 | 检查插针和插座接触器是否完全进入相应位置;确保锁定机构正确对准并推动到位。 |
    | 插针松动 | 使用专门工具重新锁定;检查接触器是否损坏并进行更换。 |

    总结和推荐


    这款TE Connectivity连接器系统在设计上具有很高的灵活性和可靠性,适用于多种应用场景。凭借其独特的分段插针和先接后断的接地插针设计,使其在市场上具备较强的竞争力。整体而言,强烈推荐此款产品用于需要高度稳定信号传输的应用场合。

926301-3参数

参数
触头类型 Male or Female
紧固类型 -
排数 1
触头端接 压接
针脚数 8pin
类型 Latch Lock,Plug
颜色 白色
长*宽*高 61.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

926301-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

926301-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 926301-3 926301-3数据手册

926301-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.7844 ¥ 7.1341
400+ $ 0.6489 ¥ 5.9018
750+ $ 0.6222 ¥ 5.6589
1400+ $ 0.5508 ¥ 5.0095
10000+ $ 0.5406 ¥ 4.9168
25000+ $ 0.5304 ¥ 4.824
100000+ $ 0.5202 ¥ 4.7312
库存: 175
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1070.11
