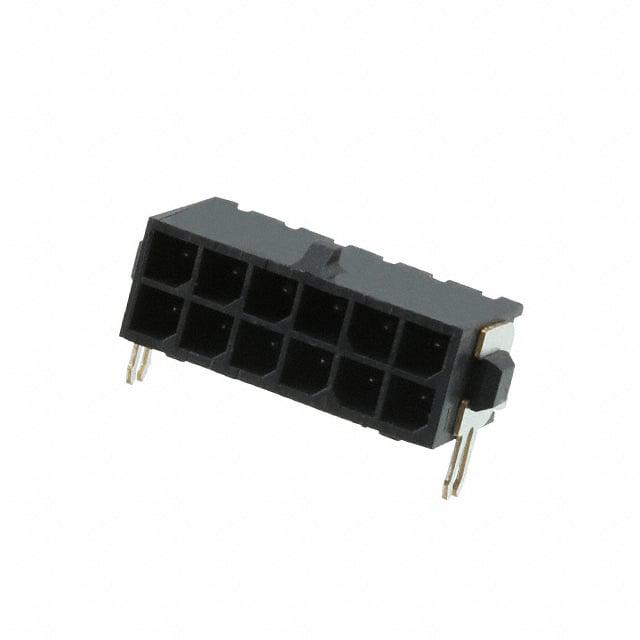

4-794624-2

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 12pin 5A 2.54μm 锡 黑色 贴片安装 22mm*6.86mm*15.63mm
供应商型号: 571-4-794624-2
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794624-2

4-794624-2概述

    电子元器件产品技术手册解析

    1. 产品简介


    本手册描述的产品是TE Connectivity公司的微型模块化连接器(Micro Mate-N-Lok™)。该产品是一种表面安装型直角机械固定式连接器,设计用于多排并行布线,特别适用于小型电路板设计。它采用了双重行结构,提供了一种高效且可靠的连接解决方案。其主要功能包括稳定的信号传输和便捷的机械固定,广泛应用于消费电子、通信设备及工业自动化等领域。

    2. 技术参数


    该产品的技术规格如下:
    - 尺寸:长37.30mm x 宽10.30mm x 高5.48mm
    - 材料:接触件为黄铜;外壳采用UL 94V-0级耐高温尼龙,颜色为黑色;固定件采用磷青铜
    - 镀层:接触件镀2.54μm最低厚度的锡铅合金,底层为1.27μm最低厚度的镍;固定件镀2.54μm锡铅合金
    - 焊尾表面和支撑面:镀2.54μm最低厚度的镀锡层
    - 推荐PCB厚度:1.57mm
    - 接触方式:所有焊尾接触

    3. 产品特点和优势


    - 高可靠性:通过机械固定和稳固的焊点连接保证信号传输的稳定性。
    - 紧凑设计:适合空间受限的应用环境,能够满足现代电子设备的小型化需求。
    - 多样化配置:支持多种接触点数量,适应不同应用场景。
    - 易于安装:简化了电路板的设计和装配流程,提高生产效率。

    4. 应用案例和使用建议


    应用案例:
    该产品常被用于小型家用电器、便携式医疗设备和某些类型的工业控制装置中,因其小巧的体积和高效的连接性能而受到青睐。
    使用建议:
    - 在安装过程中,需确保焊点处的干净和无污染,以保持良好的电气接触。
    - 由于产品设计为表面贴装,推荐使用自动化的贴片机进行组装,以确保均匀的压力分布和一致的焊接质量。
    - 安装完成后,应检查每个焊点是否牢固,并通过测试来验证整体性能。

    5. 兼容性和支持


    - 兼容性:该产品可与同系列的其他型号配合使用,也可与不同供应商的标准连接器兼容,具体兼容情况请参考产品手册。
    - 技术支持:TE Connectivity公司提供了详尽的技术文档和支持服务,包括在线技术支持、电话咨询服务以及详细的用户指南。

    6. 常见问题与解决方案


    - 问题一:连接不稳定或信号中断
    - 解决方案:检查焊点是否松动或存在氧化现象,必要时重新焊接或清洁焊点。
    - 问题二:安装困难
    - 解决方案:确保PCB上的孔径和元件匹配,使用正确的安装工具,如专门的压接工具。

    7. 总结和推荐


    综合评估:TE Connectivity的微型模块化连接器(Micro Mate-N-Lok™)以其高可靠性、紧凑设计和广泛的适用性在市场上具有显著的优势。无论是在小型消费电子设备还是专业工业应用中,都能提供出色的性能和稳定的连接。
    推荐:鉴于其卓越的功能和适用范围,我们强烈推荐此款连接器用于各种电子设备的设计中。无论是对于新手工程师还是经验丰富的专业人士,这都是一个值得信赖的选择。

4-794624-2参数

参数
颜色 黑色
触头镀层 - 配接
防护等级 -
额定电流 5A
间距-配接 3mm
触头镀层厚度 - 配接 2.54μm
类型 Header,Locking Ramp
排数 2
针脚数 12pin
长*宽*高 22mm*6.86mm*15.63mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
