首页  >  产品百科  >  3-2299287-2

3-2299287-2

厂牌: TE CONNECTIVITY

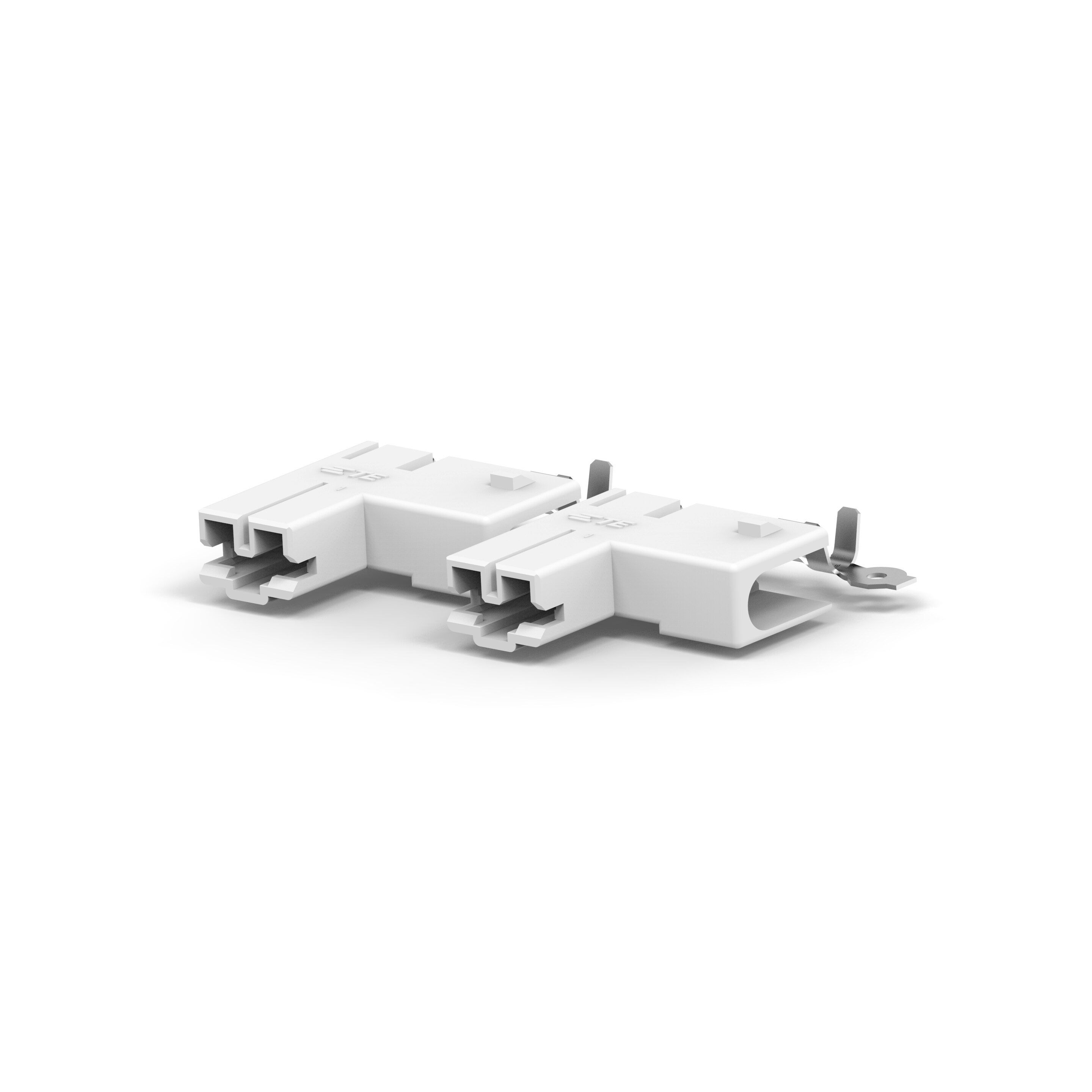

产品描述: POD LOK 快速断开母端组件可与 0.187 英寸宽的公端插接,端子由镀锡黄铜制成。这些零件采用旗形端接方向,线径范围为 24-16 AWG。
供应商型号: 571-3-2299287-2
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 3-2299287-2

3-2299287-2概述


    产品简介


    电子元器件基本介绍
    本产品是TE Connectivity(泰科电子)设计的一种预绝缘式POD-LOK插座端子。它结合了Positive Lock插头与Glow Wire Test (GWT)及UL 94 V-0认证的外壳材料。这种端子具有出色的电气绝缘性和机械保护能力,适用于各种电气连接场合。其独特的设计确保了低插入力和高可靠性,特别适合在生产线上的快速组装。

    技术参数


    - 电压等级: 600 VAC
    - 连续电流: 3-20A(取决于线径大小)
    - 工作温度范围: -40°C至105°C
    - 接触插入力: 最大27N(6.07磅)
    - 接触保持力: 最小89N(20磅)(首次拔出时)

    产品特点和优势


    - 低成本组装: 2-in-1插头/外壳组合,使得装配工仅需一次操作即可完成组装,极大地降低了成本。
    - 低插入力: 简化装配过程,避免无意的半连接。
    - 防脱落机制: 插座内部的锁定装置能有效防止意外断开,提高连接可靠性。
    - 人体工程学设计: 宽大的握持和推动表面,有助于提升工作效率。
    - 材料优越: 尼龙6/66材质提供了卓越的电气绝缘和机械保护,通过了GWT 750°C和UL 94 V-0测试。
    - UL认证: 产品符合UL认证标准,有助于最终产品的合规性。

    应用案例和使用建议


    - 目标市场:
    - 电源线应用
    - 水阀应用
    - 家电
    - 空调系统
    - 自动售货机
    - 使用建议:
    - 为了降低成本,可以考虑采用自动组装设备进行批量生产。
    - 需要更关注装配过程中的人体工程学设计,以减少装配员的疲劳度。
    - 在高风险环境下(如高温),需定期检查以确保连接的稳固性。


    兼容性和支持


    - 兼容性: 该产品与自动组装工具兼容,可实现高效组装。
    - 支持服务: TE Connectivity提供专业的技术支持中心,可以通过电话或邮件咨询。

    常见问题与解决方案


    - 问题: 如何保证连接不松动?
    - 解决方案: 使用内置的锁紧机制确保连接牢固,防止意外断开。
    - 问题: 连接时遇到困难怎么办?
    - 解决方案: 确保正确安装并使用适当的压接工具。如果问题持续,请联系技术支持团队寻求帮助。

    总结和推荐


    综上所述,TE Connectivity的预绝缘式POD-LOK插座端子是一款高性能且实用的产品。它不仅具有出色的电气和机械性能,还具备易于装配和高可靠性等特点。因此,这款产品非常适合应用于需要高效、可靠连接的各种领域。如果您的项目有类似需求,推荐使用此款端子。

3-2299287-2参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

3-2299287-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2299287-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 3-2299287-2 3-2299287-2数据手册

3-2299287-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.3646 ¥ 3.0804
25+ $ 0.3163 ¥ 2.6723
100+ $ 0.2849 ¥ 2.4074
250+ $ 0.2464 ¥ 2.0821
1000+ $ 0.2279 ¥ 1.9256
2600+ $ 0.1966 ¥ 1.6609
10400+ $ 0.1722 ¥ 1.4551
20800+ $ 0.1628 ¥ 1.3752
库存: 5180
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
直接购买
加入购物车
