4-2170705-6

产品分类: 插接式连接器 - 配件
厂牌: TE CONNECTIVITY

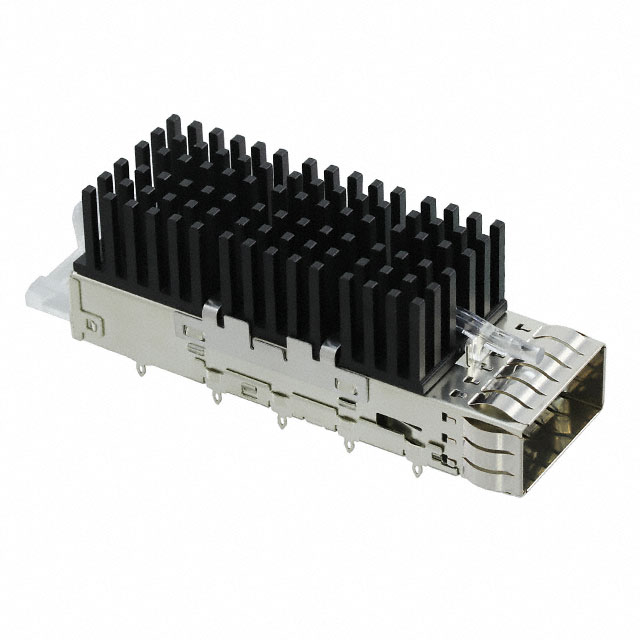

产品描述: Connector Accessories Cage Right Angle Nickel Silver Box/Tray
供应商型号: Q-4-2170705-6
供应商: 国内现货
标准整包数: 72
TE CONNECTIVITY 插接式连接器 - 配件 4-2170705-6

4-2170705-6概述


    产品简介


    TE Connectivity(TE)的Quad Small Form-Factor Pluggable(QSFP28/56)和z-Quad Small Form-Factor Pluggable Plus(zQSFP+)互连器件提供了28 Gbps NRZ和56 Gbps PAM-4的数据传输速率。这些互连器件采用行业标准设计,具备可扩展性,可与QSFP+电缆和收发器向后兼容,提供从10 Gbps到28 Gbps及56 Gbps的简单升级路径。产品广泛应用于网络接口、交换机、服务器、路由器、无线基站和测试测量设备等领域。

    技术参数


    - 数据传输速率:28 Gbps NRZ 和 56 Gbps PAM-4
    - 支持协议:以太网、InfiniBand EDR
    - 通道类型:单通道、双通道、四通道实现
    - 工作环境:具体工作环境参数需参照技术手册

    产品特点和优势


    - 卓越信号完整性与电磁干扰保护:支持高达56 Gbps的信号传输,具备出色的电磁干扰保护能力。
    - 行业标准接口:符合行业标准,确保广泛的兼容性和应用范围。
    - 向后兼容性:与QSFP+电缆和收发器兼容,简化升级过程。
    - 多样化设计选项:提供大量的设计选择,满足不同客户的需求。

    应用案例和使用建议


    应用案例
    - 网络基础设施:适用于大型数据中心的网络接口、交换机、服务器和路由器。
    - 无线通信:用于无线基站,提供高速数据传输。
    - 测试与测量:适合用于测试和测量设备,要求高精度和可靠性的场合。
    使用建议
    - 在选择合适的互连器件时,考虑具体的传输速率需求和应用环境。
    - 针对高密度应用场景,优先选择具备低插入力和优化散热设计的产品。
    - 结合热管理设计,确保系统的长期稳定运行。

    兼容性和支持


    - 兼容性:TE的1xN QSFP28/56笼体遵循SFF-8663标准,确保与其它供应商的产品兼容。
    - 支持服务:提供技术支持中心,涵盖全球多个国家和地区的技术支持服务。

    常见问题与解决方案


    - Q: QSFP28/56和zQSFP+支持哪些数据速率?
    A: 这些产品提供四个通道,每个通道的速度最高可达28 Gbps NRZ和56 Gbps PAM-4。
    - Q: TE的脚位兼容其他供应商吗?
    A: 是的,TE的1xN QSFP28/56笼体符合SFF-8663标准,并且TE的zQSFP+ SMT连接器和2xN组件由Molex LLC双重来源。
    - Q: 是否提供散热片?
    A: 是的,TE提供多种高度和样式的散热片,以及定制散热片。
    - Q: 是否需要应用工具?
    A: 单个端口笼体装配只需要平面工具,而1xN和堆叠组件通常需要特定的应用工具。

    总结和推荐


    综上所述,TE Connectivity的QSFP28/56和zQSFP+互连器件凭借其卓越的信号完整性、行业标准接口和广泛的兼容性,在多个领域中展现出强大的竞争优势。其多样化的设计选项和强大的技术支持使其成为高性能网络和数据中心应用的理想选择。因此,强烈推荐这一系列的互连器件。

4-2170705-6参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘,袋装

4-2170705-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2170705-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 插接式连接器 - 配件 TE CONNECTIVITY 4-2170705-6 4-2170705-6数据手册

4-2170705-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
72+ ¥ 109.0743
500+ ¥ 101.8185
1000+ ¥ 97.3133
库存: 7200
起订量: 72 增量: 0
交货地:
最小起订量为:72
合计: ¥ 7853.34
