1-2316102-3

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-1-2316102-3
供应商: 期货订购
标准整包数: 4800
TE CONNECTIVITY  1-2316102-3

1-2316102-3概述

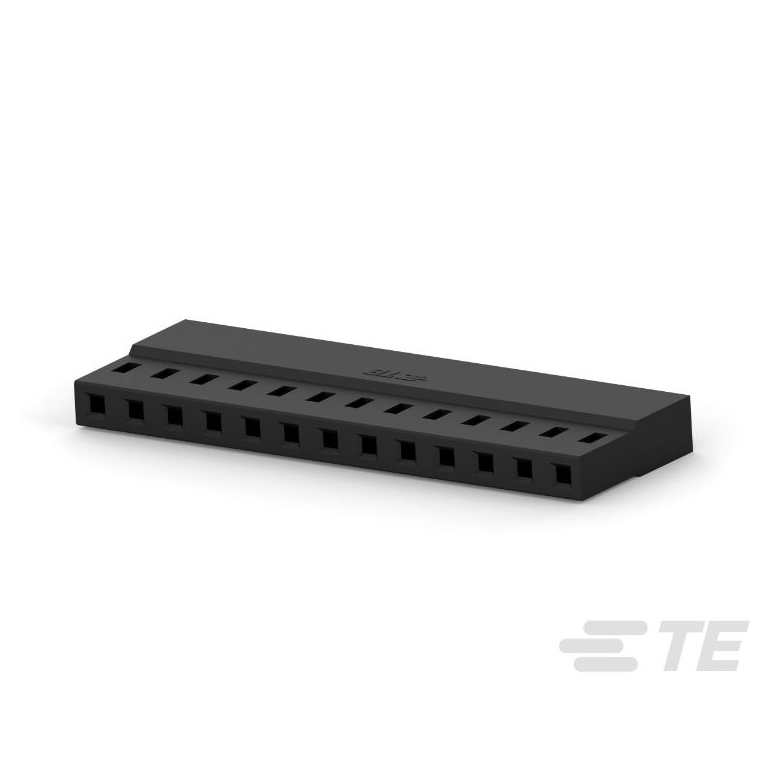

    AMPMODU 2 mm Wire-to-Board Crimp Receptacles

    产品简介


    TE Connectivity(TE)的AMPMODU 2 mm系列连接器是专为现代小型化复杂电子设备设计的可靠且经济的连接解决方案。该系列连接器比传统的2.54毫米中心线连接器节省了38%的空间,从而满足当今工业环境中日益增长的包装和互连需求。该系列产品主要包括接线端子接插件,适用于各种工业和自动化应用。

    技术参数


    - 电气参数:
    - 电流容量:最大2安培
    - 耐压能力:650伏交流电
    - 工作电压:最大125伏交流电
    - 机械参数:
    - 工作温度范围:
    - 锡镀层接插件:-40°C至105°C
    - 金镀层接插件:-40°C至125°C
    - 振动测试:无电气中断超过1微秒
    - 材料参数:
    - 镀层选项:0.76微米、0.38微米和0.1微米的金镀层,锡镀层
    - 接触材料:磷青铜
    - 塑料外壳材料:高温塑料(LCP),黑色
    - 环境特性:UL94 V0,低卤素
    - 运行环境等级:III级
    - 产品规格:
    - 产品编号:108-64040-1
    - 应用编号:114-32173
    - 符合RoHS和REACH标准

    产品特点和优势


    AMPMODU 2 mm接插件的优势包括:
    - 空间节省:相比传统连接器,能节省38%的空间。
    - 高可靠性:在高振动环境下提供可靠的连接,通过止动和正向锁扣确保稳定连接。
    - 设计灵活性:多种接线端子选项,适用于30到24 AWG的导线尺寸。
    - 安全锁定:提供声音提示以确认正确的锁紧状态。
    - 防错配功能:独特的极化设计有助于防止错误配对。

    应用案例和使用建议


    AMPMODU 2 mm接插件广泛应用于各类工业设备,如:
    - 可编程逻辑控制器(PLC/IO设备)
    - 伺服驱动器
    - 物料搬运设备
    - 楼宇和家庭自动化设备
    - 工业控制系统
    - 机器人
    - 仪器仪表及测试设备
    使用建议:
    - 在高振动环境下选择带止动和正向锁扣的型号。
    - 根据导线大小选择合适的接线端子。
    - 使用推荐的手动或应用工具进行端子压接,确保连接质量。

    兼容性和支持


    AMPMODU 2 mm接插件支持多种包装方式,包括盒装(BX)、条形装(ST)和散装(LP)。TE Connectivity还提供了详尽的技术支持,包括工具图示、接触包以及提取工具,确保客户能够正确安装和使用这些产品。目前,cURus和VDE认证正在申请中。

    常见问题与解决方案


    1. 问题:如何正确选择合适的接线端子?
    - 解决方案:根据导线的尺寸(30-24 AWG)选择对应的接线端子。
    2. 问题:接插件在高振动环境下稳定性如何?
    - 解决方案:选择带有止动和正向锁扣的型号,在高振动环境下能提供更稳定的连接。
    3. 问题:如何确认接插件已正确安装?
    - 解决方案:听到声音提示表示接插件已经正确锁紧。

    总结和推荐


    综上所述,AMPMODU 2 mm接插件以其高效的空间利用率、卓越的可靠性和广泛的应用范围成为电子设备连接的理想选择。其独特的设计和丰富的功能使其在市场上具有很高的竞争力。强烈推荐在需要高可靠性和灵活性的工业和自动化项目中使用该产品。

1-2316102-3参数

参数
包装方式 盒装

1-2316102-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2316102-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 1-2316102-3 1-2316102-3数据手册

1-2316102-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4800+ ¥ 3.1069
48000+ ¥ 3.0538
库存: 480000
起订量: 4800 增量: 4800
交货地:
最小起订量为:4800
合计: ¥ 14913.12
